申请日2013.10.09
公开(公告)日2014.03.12
IPC分类号C02F1/24; C02F1/40; C02F1/52
摘要
本实用新型公开了一种处理洗衣机漂洗废水和餐厨含油废水的装置，属于污水处理技术领域。其包括进水管、絮凝剂投加管、进水提升泵、进水阀门、进水流量计、气浮反应器、排空管和集渣槽，还包括集水箱、回流水进水阀门、气液混合泵、减压截止阀、进气量转子流量计和进气量调节阀。本实用新型通过气液混合泵泵内高速旋转的叶轮实现气体分散、气液混合和加压溶解，本实用新型的结构大大简化，使之更适合家庭使用。
权利要求书

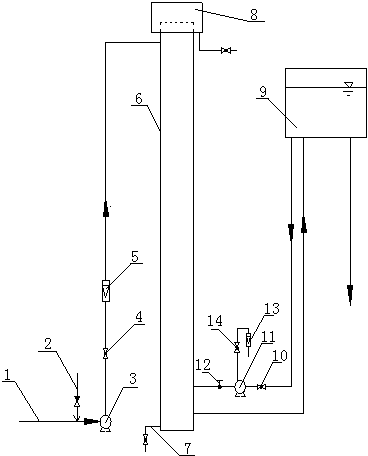

1.一种处理洗衣机漂洗废水和餐厨含油废水的装置，包括进水管(1)、絮凝剂投加管(2)、进水提升泵(3)、进水阀门(4)、进水流量计(5)、气浮反应器(6)、排空管(7)和集渣槽(8)，其特征在于，还包括集水箱(9)、回流水进水阀门(10)、气液混合泵(11)、减压截止阀(12)、进气量转子流量计(13)和进气量调节阀(14);
所述的气浮反应器(6)为柱状罐式容器;所述的气浮反应器(6)的上端侧壁设有待处理水进水口，其下端侧壁自下而上依次设有处理水出水口和回流水进水口;所述的进水管(1)和絮凝剂投加管(2)设置在进水提升泵(3)的进水端;所述的进水提升泵(3)的出水端、进水阀门(4)、进水流量计(5)、待处理水进水口依次通过管道连接;所述的排空管(7)设置于气浮反应器(6)的底部;所述的集渣槽(8)设置于气浮反应器(6)的顶部;
所述的集水箱(9)上设置有处理水进水口和回流水出水口;所述的处理水出水口与处理水进水口通过管道连接;所述的回流水出水口、回流水进水阀门(10)、气液混合泵(11)、减压截止阀(12)、回流水进水口通过管道依次连接;所述的进气量转子流量计(13)、进气量调节阀(14)、气液混合泵(11)的进气口依次连接。
2.根据权利要求1所述的一种处理洗衣机漂洗废水和餐厨含油废水的装置，其特征在于，所述的絮凝剂投加管(2)上设有一个止回阀。
3.根据权利要求1所述的一种处理洗衣机漂洗废水和餐厨含油废水的装置，其特征在于，所述的集渣槽(8)的底部设有排渣管，且排渣管上设有第一阀门。
4.根据权利要求1所述的一种处理洗衣机漂洗废水和餐厨含油废水的装置，其特征在于，所述的排空管(7)上设有第二阀门。
5.根据权利要求1-4中任意一项所述的一种处理洗衣机漂洗废水和餐厨含油废水的装置，其特征在于，所述的气浮反应器(6)的材质为PVC塑料或PP塑料或ABS塑料。
说明书
一种处理洗衣机漂洗废水和餐厨含油废水的装置
技术领域
本实用新型属于污水处理技术领域，具体地说，涉及一种处理洗衣机漂洗废水和餐厨含油废水的装置，更具体地说，涉及一种利用逆流共聚气浮原理处理漂洗废水和餐厨含油废水的设备。
背景技术
中国是淡水资源严重匮乏的国家，随着城市化进程的进一步加快，居民生活质量的提高，城市用水量逐年增大，水资源供需矛盾日益突出。以南京为例，虽然紧靠中国第一大水系的长江，但水资源总量在年际和季节上分布很不均匀，丰水年可达43.8亿m3，枯水年只有7.4亿m3。同时由于沿江经济的快速发展，作为单一水源的长江被污染的风险很大：一是沿江化工、炼油、造纸、炼钢、炼铁等工厂的工业废水(包括净化过的水)全部排入长江;二是水上运输愈加发达，船舶污油水、生活污水排入长江;三是沿江城市生活污水排入长江;四是船舶运输化学危险品的事故造成泄漏污染长江。南京市同样面临水质型缺水的风险。
城市污水作为可靠的第二水源，经过适当处理后，可用于厕所冲洗、园林灌溉、道路清洗、冷却设备补充用水等，对于缓解水危机具有重大意义。中水回用作为一项节水技术，已逐渐成为解决城市水资源短缺、缓解供水矛盾的新的有效措施。然而中水回用系统管线多，投资大，建设难度大，运行成本高。对于城市污水集中收集处理系统，中水回用需要克服地形高差消耗动力，将中水从污水厂送到用户，使得中水的使用成本较高并难以得到全面推广。这种情况下，我们就迫切的需求一种可以将生活污水就近处理回用的技术，这样的话，一方面可以大幅度降低“上水”(自来水)的消耗量，节约水资源，另一方面还可以解决大规模中水回用系统建设难的问题。这对于提高全社会节水意识，将生活污水回用技术和设备推广到千家万户具有重要意义。利用逆流共聚气浮工艺可以对家庭清洗废水(如洗衣机漂洗废水和餐厨含油废水等)进行很好的处理回用。
中国专利申请号01120638.1，公开日期2003年2月19日，专利名称为逆流共聚气浮净水方法及其装置。该发明提供了一种利用逆流共聚气浮原理净水的方法及其装置，它包括进水泵、逆流共聚气浮反应器、压力溶气罐和溶气释放器。该装置在净水时，进水泵中完成絮凝剂与待处理水的混合，逆流共聚气浮反应器中完成絮凝及气泡与絮体的反应。逆流共聚反应器中待处理水向下流动，溶气水向上流动，处理后的水在反应器底部流出，浮渣在反应器顶部溢流排出。该发明方法简便，装置布局结构紧凑，便于自动控制，节省占地面积与运行时间。但是该发明需要利用压力溶气罐将空气溶入水中形成溶气水，然后再通过溶气释放器将空气从溶气水中释放出来形成细小致密的气泡，气泡与微絮体结合上浮从而达到固液分离目的，该发明结构复杂、工作压力高、能耗高且压力释放器易堵塞，不适合处理家庭清洗废水。
发明内容
1、要解决的问题
现有技术中的净水装置需要采用压力溶气气浮装置产生溶气水，使得现有净水装置工作压力高、占地面积大，进而不适合处理家庭清洗废水，针对上述问题，本实用新型提供了一种处理洗衣机漂洗废水和餐厨含油废水的装置，它利用气液混合泵泵内高速旋转的叶轮实现气体分散、气液混合和加压溶解，本实用新型的结构大大简化，使之更适合家庭使用，并且本实用新型的气浮反应器采用柱式反应器，占地面积小。
2、技术方案
本实用新型的目的通过以下技术方案实现：
一种处理洗衣机漂洗废水和餐厨含油废水的装置，包括进水管、絮凝剂投加管、进水提升泵、进水阀门、进水流量计、气浮反应器、排空管和集渣槽，还包括集水箱、回流水进水阀门、气液混合泵、减压截止阀、进气量转子流量计和进气量调节阀;
所述的气浮反应器为柱状罐式容器;所述的气浮反应器的上端侧壁设有待处理水进水口，其下端侧壁自下而上依次设有处理水出水口和回流水进水口;所述的进水管和絮凝剂投加管设置在进水提升泵的进水端;所述的进水提升泵的出水端、进水阀门、进水流量计、待处理水进水口依次通过管道连接;所述的排空管设置于气浮反应器的底部;所述的集渣槽设置于气浮反应器的顶部;
所述的集水箱上设置有处理水进水口和回流水出水口;所述的处理水出水口与处理水进水口通过管道连接;所述的回流水出水口、回流水进水阀门、气液混合泵、减压截止阀、回流水进水口通过管道依次连接;所述的进气量转子流量计、进气量调节阀、气液混合泵的进气口依次连接。
优选地，所述的絮凝剂投加管上设有一个止回阀。
优选地，所述的集渣槽的底部设有排渣管，且排渣管上设有第一阀门。
优选地，所述的排空管上设有第二阀门。
优选地，所述的气浮反应器的材质为PVC塑料或PP塑料或ABS塑料。
3、有益效果
相比于现有技术，本实用新型的有益效果为：
(1)本实用新型通过气液混合泵泵内高速旋转的叶轮实现气体分散、气液混合和加压溶解，本实用新型不需要加压泵、空气压缩机、高压溶气罐等复杂设备，结构大大简化，使之更适合家庭使用;
(2)本实用新型的气浮反应器、集水箱与气液混合泵构成回流加压溶气气浮系统，回流加压溶气气浮系统对浊度有很好的去除效果，并且大量的试验研究和工程实践表明，微气泡直径在10~100μm范围内均能取得满意的净水效果，其中直径在40μm左右最佳，而气液混合泵恰可以产生此粒径范围的微气泡;
(3)本实用新型的絮凝剂投加管上设有一个止回阀，进水提升泵启动后由于管道内部压力降低使得止回阀自动开启，从而可以从絮凝剂投加管处向待处理水中投加絮凝剂，待处理水与絮凝剂在进水提升泵中得到充分混合;
(4)本实用新型的排空管上设有一个阀门，当气浮反应器底部沉积较多泥渣时，开启阀门排出泥渣并在排泥完成后关闭;
(5)本实用新型的气浮反应器材质为PVC塑料或PP塑料或ABS塑料，可采用热熔加工或一次成型的方式制造，易于加工生产;
(6)本实用新型的气液混合泵的进气口处设有进气量转子流量计和进气量调节阀，可以调节气液混合泵出水的气液比;
(7)本实用新型的气液混合泵的出水口与回流水进水口之间连接有减压截止阀，使得进入回流水以恒定的压力进入气浮反应器内部。
