申请日2013.10.09
公开(公告)日2014.05.21
IPC分类号C02F9/14
摘要
本实用新型提出一种连续流SBR生物反应污水处理装置，包括相邻连接的反应池、沉淀池，反应池设置有进水管，沉淀池设置有沉淀池出水管，反应池与沉淀池之间设置有污水通道，沉淀池出水管水平位置略低于进水管，污水通道水平位置略低于沉淀池出水管;沉淀池底部还设置有刮泥板，沉淀池底部池壁处还设置有泥斗;刮泥板上方设置有隔板，隔板将沉淀池分隔为沉淀分离区和与反应池相邻的气水分离区;反应池中还设置有搅拌器、曝气盘，搅拌器的搅拌叶片水平设置，曝气盘设置在反应池下部。本污水处理装置生物反应与沉淀形成动静分离，从而使SBR技术可以应用于污水连续排放的情况，在无动力的情况下可以正常出水，沉淀池相对静态，沉淀效果好。
权利要求书

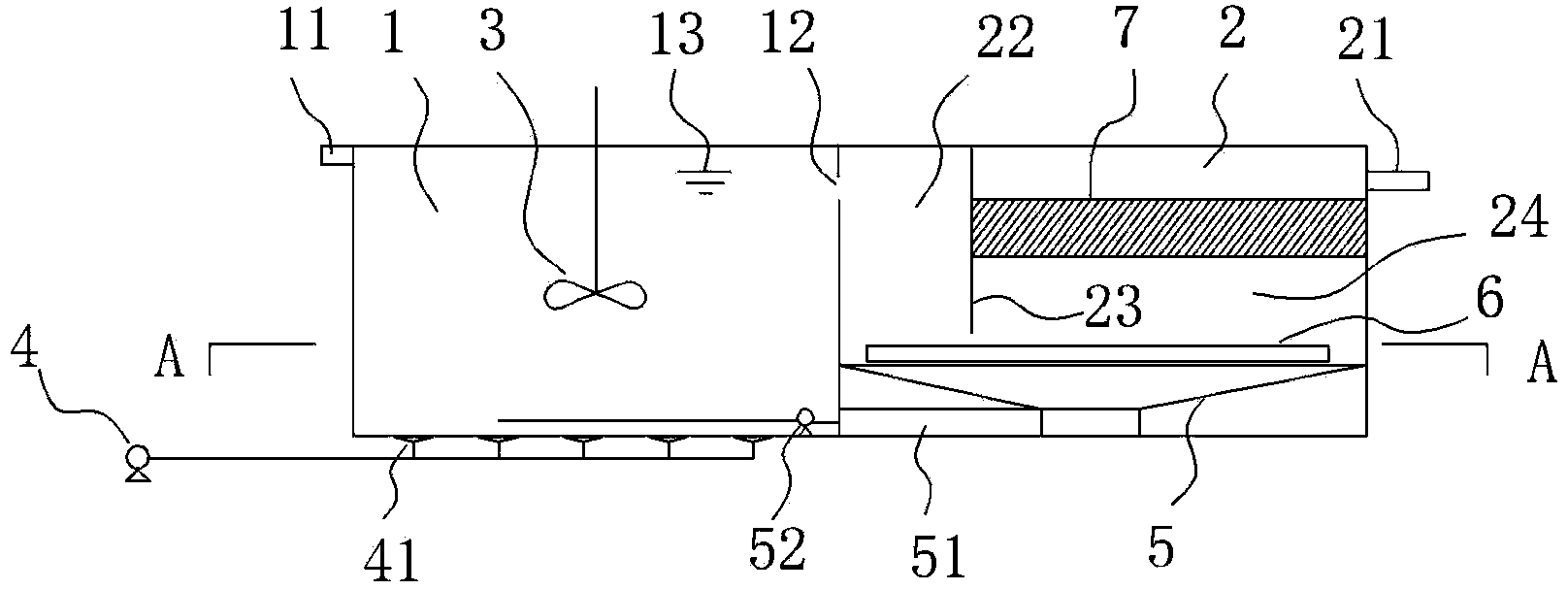

1.一种连续流SBR生物反应污水处理装置，其特征在于：包括相邻连接的反应池(1)、沉淀池(2)，所述反应池设置有进水管(11)，所述沉淀池设置有沉淀池出水管(21)，所述反应池(1)与所述沉淀池(2)之间设置有污水通道(12)，所述沉淀池出水管(21)水平位置略低于所述进水管(11)，所述污水通道(12)水平位置略低于所述沉淀池出水管(21);
所述沉淀池底部还设置有刮泥板(6)，所述沉淀池(2)底部池壁处还设置有泥斗(5);
所述刮泥板(6)上方设置有隔板(23)，所述隔板(23)将所述沉淀池(2)分隔为沉淀分离区(24)和与所述反应池(1)相邻的气水分离区(22);
所述沉淀分离区中还设置有斜管沉淀装置(7);
所述反应池中还设置有搅拌器(3)、曝气盘(41)，所述搅拌器(3)的搅拌叶片水平设置，所述曝气盘(41)设置在所述反应池(1)下部。
2.根据权利要求1所述的连续流SBR生物反应污水处理装置，其特征在于：所述曝气盘(41)设置在所述反应池(1)底部。
3.根据权利要求1所述的连续流SBR生物反应污水处理装置，其特征在于：所述泥斗(5)底部连接有污泥管(51)，还包括污泥泵(52)，设置在所述反应池(1)中的污泥输送管(53)，所述污泥泵(52)与所述污泥管(51)、污泥输送管(53)连接。
4.根据权利要求3所述的连续流SBR生物反应污水处理装置，其特征在于：所述污泥输送管(53)设置在所述搅拌器(3)搅拌叶片的外沿附近。
5.根据权利要求3所述的连续流SBR生物反应污水处理装置，其特征在于：所述污泥输送管(53)设置在所述曝气盘(41)的正上方。
6.根据权利要求3所述的连续流SBR生物反应污水处理装置，其特征在于：所述污泥输送管(53)上设置有若干污泥出孔(531)。
7.根据权利要求6所述的连续流SBR生物反应污水处理装置，其特征在于：所述污泥出孔(531)均布在所述污泥输送管(53)上。
8.根据权利要求7所述的连续流SBR生物反应污水处理装置，其特征在于：所述污泥出孔(531)的数量沿污泥输送管(53)输送距离增加而增多。
9.根据权利要求6至8任一所述的连续流SBR生物反应污水处理装置，其特征在于：所述污泥输送管(53)末端设置有挡板(532)，所述挡板(532)将所述污泥输送管(53)分隔成污泥出口一(533)和污泥出口二(534)。
说明书
一种连续流SBR生物反应污水处理装置
技术领域
本实用新型属于污水处理设备技术领域，具体讲是一种连续流SBR生物反应污水处理装置。
背景技术
在同一反应池中，按时间顺序由进水、曝气、沉淀、排水和待机五个基本工序组成的活性污泥污水处理方法，简称SBR法。SBR法是一种按间歇曝气方式来运行的活性污泥污水处理技术，其主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。正是由于SBR的特点，其仅适用于间歇排放的场合。
发明内容
本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提出一种连续流SBR生物反应污水处理装置，包括相邻连接的反应池1、沉淀池2，所述反应池设置有进水管11，所述沉淀池设置有沉淀池出水管21，所述反应池与所述沉淀池之间设置有污水通道12，所述沉淀池出水管水平位置略低于所述进水管，所述污水通道水平位置略低于所述沉淀池出水管;所述沉淀池底部还设置有刮泥板6，所述沉淀池底部池壁处还设置有泥斗5;所述刮泥板6上方设置有隔板23，所述隔板将所述沉淀池分隔为沉淀分离区24 和与所述反应池相邻的气水分离区22;所述沉淀分离区中还设置有斜管沉淀装置7;所述反应池中还设置有搅拌器3、曝气盘41，所述搅拌器的搅拌叶片水平设置，所述曝气盘设置在所述反应池下部。本污水处理装置中反应池内连续进水，然后曝气、搅拌、沉淀循环进行，形成多级A/O状态;出水与进水分池设置，形成气水分离区及固液分离区，固液分离区即沉淀区，使得生物反应与沉淀形成动静分离，从而使SBR技术可以应用于污水连续排放的情况。且出水管比进水管水平位置略低，一方面可以保证无动力正常出水，另一方面保证了沉淀池相对静态，从而保证了沉淀池沉淀效果，在沉淀池中设置气水分离区，进一步使动静分离，保证了沉淀效果。该装置具有结构简单，单池即可连续完成生物反应、沉淀分离、污水污泥回流的功能，既保持了SBR占地小、投资低、脱氮除磷效果好的特点，又克服了SBR间歇流出水、水头损失大、系统连续运行须多个单元联用的缺陷，且更方便地与后续工艺衔接。
进一步地，所述曝气盘41设置在所述反应池底部。
进一步地，所述泥斗底部连接有污泥管51，还包括污泥泵52，设置在所述反应池中的污泥输送管53，所述污泥泵与所述污泥管、污泥输送管连接。
进一步地，所述污泥输送管设置在所述搅拌器搅拌叶片的外沿附近。
进一步地，所述污泥输送管设置在所述曝气盘的正上方。
进一步地，所述污泥输送管53上设置有若干污泥出孔531。
进一步地，所述污泥出孔均布在所述污泥输送管上。
进一步地，所述污泥出孔531的数量沿污泥输送管输送距离增加而增多。
进一步地，所述污泥输送管末端设置有挡板532，所述挡板将所述污泥输送管分隔成污泥出口一533和污泥出口二534。
