申请日2013.10.08
公开(公告)日2014.04.23
IPC分类号B01J37/04; B01D53/86; B01D53/56; B01J37/00
摘要
本实用新型涉及一种具废水过滤功能的尿素水生产设备，其包含有一个尿素水生产装置;一个再生装置，该再生装置与尿素水生产设备相连接，又该再生装置设有一个废水排出口;一个过滤回收装置，该过滤回收装置内包含有一个废水暂存桶与一个过滤装置，其中该废水暂存桶分别与该再生装置的废水排出口及过滤装置相连接，又该过滤装置也与尿素水生产装置相连接;本实用新型通过设置该过滤回收装置，而可将该尿素水生产装置完成再生后所产生的废水过滤为只含尿素的回收水，可达到废水回收再利用及废水零排放的目的，进而使本实用新型可达到提升环保效果及降低生产成本的功效。
权利要求书
1.一种具废水过滤功能的尿素水生产设备，其特征在于，包含：
一个尿素水生产装置;
一个再生装置，该再生装置与尿素水生产设备相连接，又该再生装置设有一个废水排出口;
一个过滤回收装置，该过滤回收装置内包含有一个废水暂存桶与一个过滤装置，其中该废水暂存桶分别与该再生装置的废水排出口及过滤装置相连接，又该过滤装置也与尿素水生产装置相连接。
2.如权利要求1所述的具废水过滤功能的尿素水生产设备，其特征在于：该过滤装置为膜生物反应器。
说明书
具废水过滤功能的尿素水生产设备
技术领域
本实用新型是有关于一种尿素水生产设备，尤指一种具废水过滤及回收功能的尿素水生产设备。
背景技术
按，尿素水(又称为车用尿素水)通常添加于柴油引擎的选择性触媒还原系统(Selective Catalytic Reduction，SCR)中作为触媒还原剂，用以降低该柴油引擎排放的废气中有毒物质或气体(例如氮氧化物)的含量，一般的尿素水生产设备1，请参阅图1所示，其通常由一个混合设备12、一个加热装置11与一个纯化设备13所组成，其中该混合设备12分别通过管路与该加热装置11及纯化设备13相连接，该混合设备12通常为一个桶槽，其生产尿素水的过程是在该桶槽内注入制程用水，再将工业级尿素(urea)投入该桶槽中，同时并通过搅拌及加热装置11循环加热到一定温度后即得到半成品尿素水，再将该半成品尿素水输送到纯化设备13进行纯化去除杂质后，即可由纯化设备13的出口得到最终的成品即车用尿素水A1。
请参阅图1所示，该纯化设备13通常由离子交换树脂所组成，其纯化效能会随着使用时间或次数而减弱(即离子吸附达到饱和)，因此通常该尿素水生产设备1会设置一个再生装置14，用以再生该纯化设备13中的离子交换树脂，该再生装置14与纯化设备13相连接，该再生装置14一般由数个分别装有酸、碱药剂如盐酸(HCL)、氢氧化纳(NaOH)以及水的桶槽所组成，有关该再生装置14的细部结构与动作原理均为本领域的技术人员所熟知，故不再赘述，请配合参阅图2所示，该再生装置14虽可达到再生该纯化设备13的离子交换树脂的效果，但最后会产生含有酸、碱药剂以及尿素的废水A2，废水A2如排放到外界将对环境造成污染，例如尿素会使水中的生化需氧量(Biochemical Oxygen Demand，BOD)及化学需氧量(Chemical Oxygen Demand，COD)的数值上升，造成富氧化现象，如此一来，则使尿素水生产设备1生产尿素水用以降低空气污染的环保美意大打折扣，是故，如何针对上述缺失加以改进，即为本实用新型发明人所欲解决的技术困难点所在。
实用新型内容
有鉴于现有的尿素水生产设备，因其再生装置会产生废水污染环境，因此本实用新型目的在于发展一种具废水过滤功能的尿素水生产设备，可将废水过滤并回收。
为达成以上目的，本实用新型的主要技术方案是：

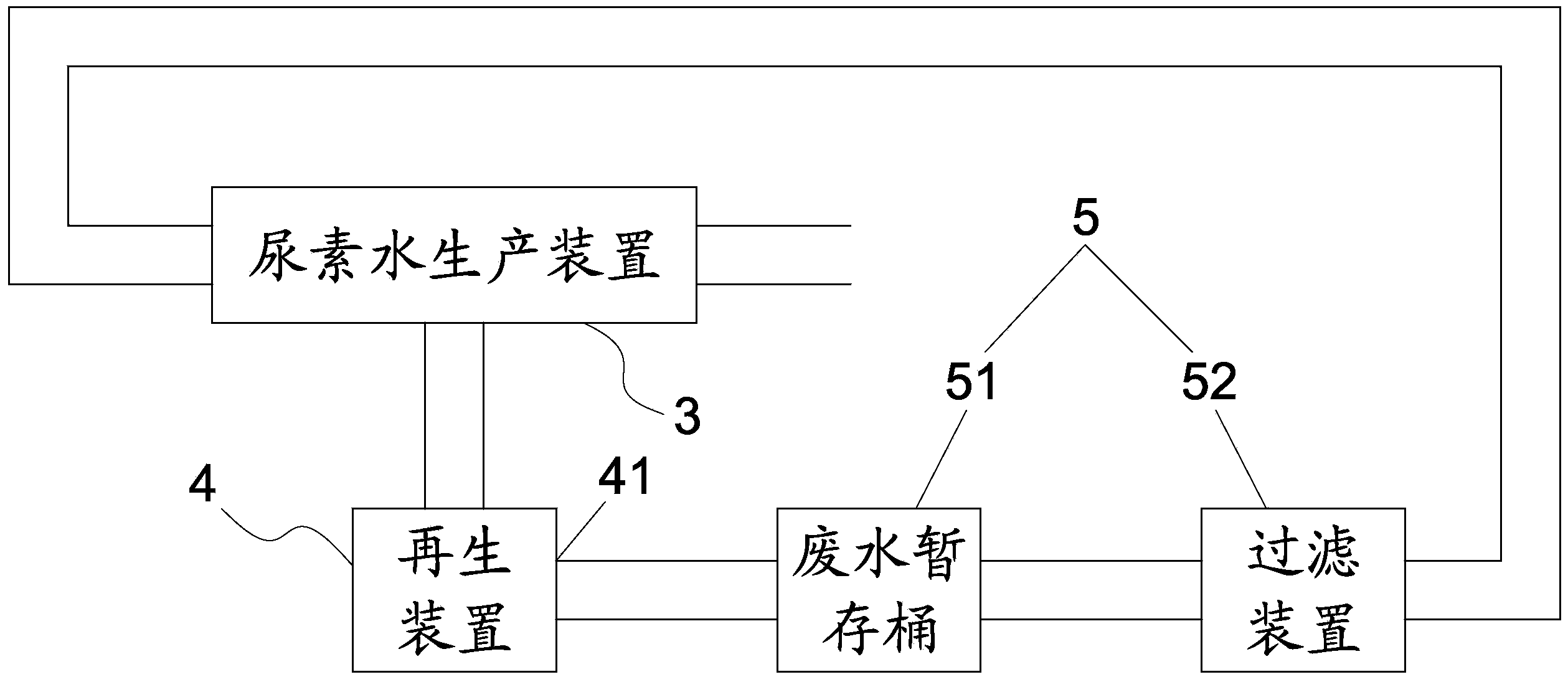

一种具废水过滤功能的尿素水生产设备，其包含：一个尿素水生产装置;一个再生装置，该再生装置与尿素水生产设备相连接，又该再生装置设有一个废水排出口;一个过滤回收装置，该过滤回收装置内包含有一个废水暂存桶与一个过滤装置，其中该废水暂存桶分别与该再生装置的废水排出口及过滤装置相连接，又该过滤装置也与尿素水生产装置相连接。
本实用新型的有益效果是：本实用新型通过设置该过滤回收装置，而可将该尿素水生产装置完成再生后所产生的废水过滤为只含尿素的回收水，使可达到废水回收再利用及废水零排放的目的，进而使本实用新型可达到提升环保效果及降低生产成本的功效。
