申请日2014.10.24
公开(公告)日2015.02.11
IPC分类号E03F3/02; E03F5/04
摘要
本实用新型公开了一种井座;尤其是一种用于厨房污水排放的井座;本实用新型的目的是一种能根据安装位置，实现180°旋转的用于厨房污水排放的井座;它由排放管、承接管和两个连接管构成;承接管外圆周面的一侧与排放管连接成一体，且排放管呈横向设置;在承接管上与排放管相对的另一侧分别设有两个与连接管连接的接口，连接管与该接口为活动连接，在两个接口中间位置的承接管内部还设有一块挡板，在排放管、承接管和连接管的底部均设有放置块，且放置块相互平齐;因此，它具有结构简单和设计合理等特点。
权利要求书
1.一种用于厨房污水排放的井座，其特征在于：它由排放管、承接管和两个连接管构成;承接管外圆周面的一侧与排放管连接成一体，且排放管呈横向设置;在承接管上与排放管相对的另一侧分别设有两个与连接管连接的接口，连接管与该接口为活动连接;在两个接口中间位置的承接管内部还设有一块挡板，在排放管、承接管和连接管的底部均设有放置块，且放置块相互平齐。
说明书
用于厨房污水排放的井座
技术领域
本实用新型涉及一种井座;尤其是一种用于厨房污水排放的井座。
背景技术
目前厨房用的污水排放管普遍存在只能根据安装的方位和位置进行固定连接，而不能根据需要安装的位置，实现任意角度的旋转。
针对以上问题，急需我们解决。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种能根据安装位置，实现180°旋转的用于厨房污水排放的井座。

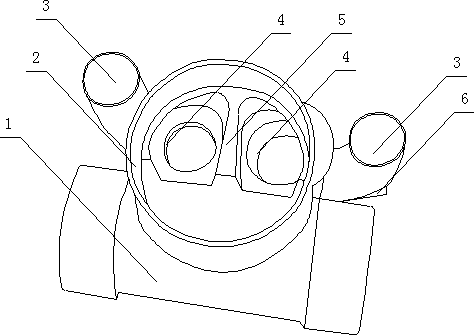

为了达到上述目的，本实用新型所设计的一种用于厨房污水排放的井座，它由排放管、承接管和两个连接管构成;承接管外圆周面的一侧与排放管连接成一体，且排放管呈横向设置;在承接管上与排放管相对的另一侧分别设有两个与连接管连接的接口，连接管与该接口为活动连接，从而使得连接管能绕着该接口的中心轴线实现180°的旋转;在两个接口中间位置的承接管内部还设有一块挡板，使得从两个接口流出的污水不会产生相对的冲击力，直接进入到排放管内流出;在排放管、承接管和连接管的底部均设有放置块，且放置块相互平齐，从而使得井座能够平稳放置。
根据以上所述，本实用新型所设计的一种用于厨房污水排放的井座，井座上的连接管与厨房内的下水排放管连接，污水从连接管处流出直接由排放管将污水排除。因此，它具有结构简单和设计合理等特点。
