申请日2014.10.24
公开(公告)日2015.02.18
IPC分类号C02F9/06
摘要
本实用新型提供一种利用微电解联合芬顿处理压裂废水的设备，主要利用设备中铁碳微电解反应、芬顿氧化和絮凝沉淀原理处理压裂废水。设备采用重力自流，无需加压，将微电解、芬顿、絮凝沉淀过程设备化。设备前段为微电解反应器，向压裂废水中投加ph调节剂，通过管道混合使废水和药剂混合均匀，混合液在通过微电解反应器的填料层时发生微电解反应，废水中的难降解有机污染物在此过程中大量的分子键断裂，并产生大量Fe2+;中段为芬顿反应器，在芬顿进水前端中投加过氧化氢，混合均匀后在混合液中发生强氧化反应，使大部分有机物氧化成CO2和H2O;后段为絮凝沉淀器，加入ph调节剂和PAM混凝沉淀，将未被氧化的污染物与水进行分离。
权利要求书
1.一种微电解联合芬顿处理压裂废水的设备，其特征 是：包括微电解反应器、芬顿反应器、絮凝沉淀器依序连通 组成的三段式处理设备。
2.根据权利要求1所述的一种微电解联合芬顿处理压 裂废水的设备，其特征是：所述的微电解反应器为UPVC塑 料圆柱形罐体，罐体内微电解进水管与罐顶部的微电解pH 调节加药管、微电解中心导流管连通，微电解中心导流管、 曝气支管由上而下至罐体底部;罐体中部为铁碳填料层，下 部有环形曝气管等组成。
3.根据权利要求1所述的一种微电解联合芬顿处理压 裂废水的设备，其特征是：所述的芬顿反应器为UPVC塑料 圆柱形罐体，罐体内芬顿进水管与罐顶部的过氧化氢加药 管、芬顿中心导流管连通，芬顿中心导流管由上而下至罐体 底部，下设芬顿底部出水孔;罐体下部设芬顿底部排空管， 上部设芬顿出水管。

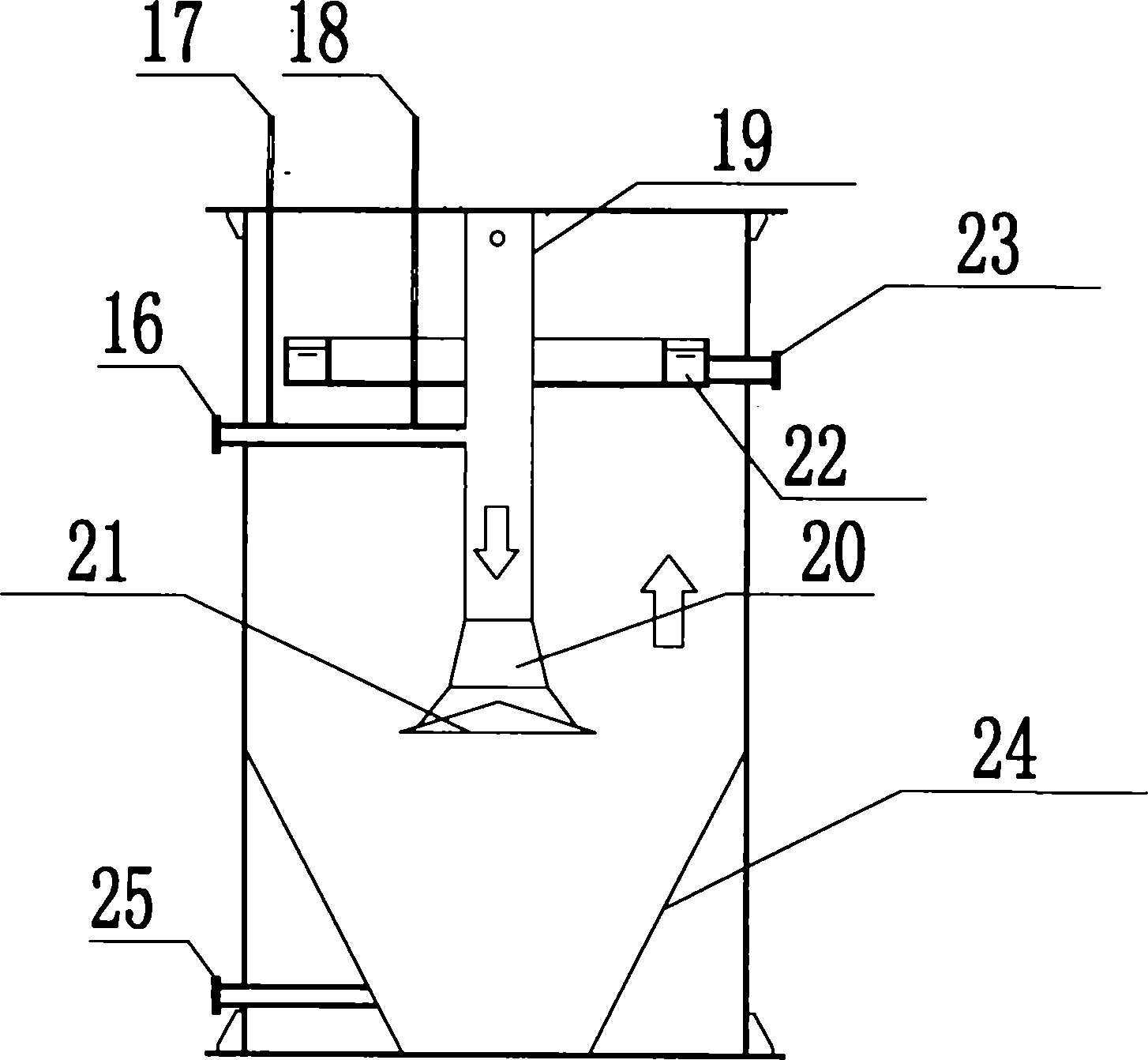

4.根据权利要求1所述的一种微电解联合芬顿处理压 裂废水的设备，其特征是：所述的絮凝沉淀器为UPVC塑料 圆柱形罐体，罐体内絮凝沉淀进水管与罐顶部的絮凝沉淀pH 值加药管、絮凝剂加药管、絮凝沉淀中心导流管连通;絮凝 沉淀中心导流管由上而下至罐体中下 部，设有喇叭口和挡泥板;罐体下部设收泥斗和排泥管，上 部设收水环堰、絮凝沉淀出水管。
说明书
一种微电解联合芬顿处理压裂废水的设备
一、技术领域
本实用新型涉及环境工程废水处理领域的一种压裂废 水处理设备，具体是一种微电解联合芬顿处理压裂废水的设 备。
二、背景技术
目前，石油和非常规天然气(如页岩气等)开采过程中 水力压裂需要消耗大量淡水，并产生相应的压裂废水。该类废水中含有多种难生物降解化学添加剂，并且含盐度较高， 一般的生化处理方法难以凑效，必须采用特定的物理、化学 处理方式才能处理达标。
三、发明内容
本实用新型提供一种利用微电解联合芬顿处理压裂废 水的设备，主要利用铁碳微电解反应和芬顿氧化絮凝沉淀处 理。设备采用重力自流，无需加压，将微电解、芬顿、絮凝 沉淀过程设备化。
本实用新型解决其技术问题所采取的技术方案是：包括 微电解反应器、芬顿反应器、絮凝沉淀器依序连通组成的三 段式处理设备。
所述的微电解反应器为UPUC塑料圆柱形罐体或钢混结 构的方形池体，罐体内微电解进水管与罐顶部的微电解pH 调节加药管、微电解中心导流管连通，微电解中心导流管、 曝气支管由上而下至罐体底部;罐体中部为铁碳填料层，下 部有环形曝气管等组成。
所述的芬顿反应器为UPUC塑料圆柱形罐体或钢混结构 的方形池体，罐体内芬顿进水管与罐顶部的过氧化氢加药 管、芬顿中心导流管连通，芬顿中心导流管由上而下至罐体 底部，下设芬顿底部出水孔;罐体下部设芬顿底部排空管， 上部设芬顿出水管。
所述的絮凝沉淀器为UPUC塑料圆柱形罐体或钢混结构 的方形池体，罐体内絮凝沉淀进水管与罐顶部的絮凝沉淀ph 值加药管、絮凝剂加药管、絮凝沉淀中心导流管连通;絮凝 沉淀中心导流管由上而下至罐体中下部，设有喇叭口和挡泥 板;罐体下部设收泥斗和排泥管，上部设收水环堰、絮凝沉 淀出水管。
本实用新型前段为微电解反应，向压裂废水中投加pH 调节剂，通过管道混合使废水和药剂混合均匀，并使混合液 达到4-5之间。微电解反应器的填料层为铁刨花与焦炭，混 合液在通过微电解反应器的填料层时发生微电解反应，废水 中的难降解有机污染物在此过程中大量的分子键断裂，并产 生大量Fe2+。中段为芬顿反应器，向前段出水中投加过氧化 氢，混合均匀后在混合液中发生强氧化反应，将大部分有机 物氧化成CO2和H2O。后段为絮凝沉淀器，加入pH调节剂和 PAM混凝沉淀，将未被氧化的污染物与水进行分离。
经过微电解联合芬顿处理的压裂废水，COD去除率达到 85%以上，SS、色度、TOC都能得到较大程度的去除。
