申请日2014.10.24
公开(公告)日2015.02.11
IPC分类号C02F9/14
摘要

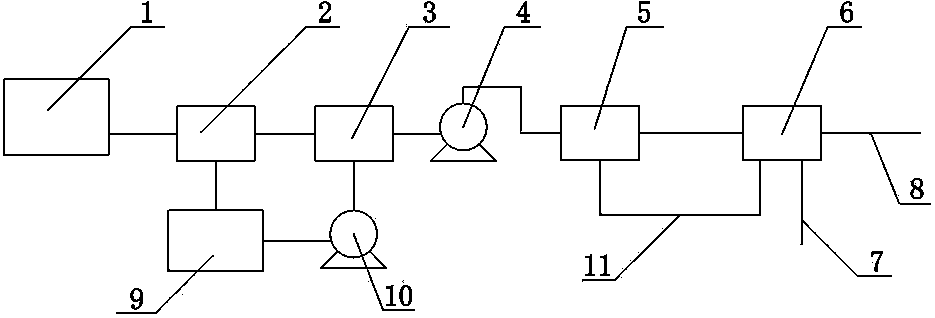

本实用新型涉及药用综合废水处理系统，它包括废水收集池(1)、格栅池(2)、调节池(3)、厌氧水解池(5)和沉淀池(6)，废水收集池(1)的出水口与格栅池(2)的入水口连通，格栅池(2)的第一出口与调节池(3)的第一入口连通，调节池(3)的出口与厌氧水解池(5)的入口连通，调节池(3)的出口与厌氧水解池(5)的管路上设置有提升泵(4)，厌氧水解池(5)的出口与沉淀池(6)的入口连通，沉淀池(6)上还设置有污泥定期清理口(7)和废水排放口(8)。本实用新型的优点在于：维护成本低;设置应急储存池，当处理站无法正常运行时，将废水储存于应急储存池中，具备应急能力;厌氧生物菌流失速度慢，处理效果好。
权利要求书
1.药用综合废水处理系统，其特征在于：它包括废水收集池(1)、格栅池(2)、调节池(3)、厌氧水解池(5)和沉淀池(6)，废水收集池(1)的出水口与格栅池(2)的入水口连通，格栅池(2)的第一出口与调节池(3)的第一入口连通，调节池(3)的出口与厌氧水解池(5)的入口连通，调节池(3)的出口与厌氧水解池(5)的管路上设置有提升泵(4)，厌氧水解池(5)的出口与沉淀池(6)的入口连通，沉淀池(6)上还设置有污泥定期清理口(7)和废水排放口(8)。
2.根据权利要求1所述的药用综合废水处理系统，其特征在于：所述的格栅池(2)的第二出口与应急储存池(9)连通，应急储存池(9)与调节池(3)的第二入口连通，且应急储存池(9)与调节池(3)之间的管路上还设置有潜污泵(10)。
3.根据权利要求1所述的药用综合废水处理系统，其特征在于：所述的厌氧水解池(5)与沉淀池(6)之间还设置有回流管(11)。
说明书
药用综合废水处理系统
技术领域
本实用新型涉及污水处理技术领域，特别是药用综合废水处理系统。
背景技术
制药废水的处理国内外已有较成熟的工艺。长期的实践经验表明，采用生物处理技术消除有机污染物是最为经济的方式，因此针对制药废水中主要污染物为有机物的特点，各类生物处理技术和工艺成为研发及推广应用的重点，大体上可划分为好氧工艺、厌氧、厌氧+好氧组合工艺。
生物处理，对于制药废水，通常采用厌氧—好氧生化。因为好氧生物处理对进水的BOD/COD有一定的要求，太小不易生化，甚至不能生化处理。众所周知，微生物对有机物的摄取只有溶解性的小分子物质才可直接进入细胞体内，而不溶性大分子物质，首先要通过胞外酶的分解才得以进入微生物体内的代谢过程。制药废水大量的非溶解的物质，或溶解性的大分子物质，而导致单纯好氧生物处理效果不佳，这已被在工程实践中证实的。
经过人们的多年研究，采用水解酸化工艺可大大的提高废水的可生化性。水解是利用厌氧发酵的前二阶段。因为厌氧发酵分成四个阶段：①第一阶段—水解阶段;②第二阶段—酸化阶段;③第三阶段—酸性衰退阶段;④第四阶段—甲烷化阶段。在水解阶段固体物质降解为溶解性的物质，大分子物质降解为小分子物质，在产酸阶段碳水化合物降解为脂肪酸，主要是醋酸，丁酸和丙酸。水解和产酸进行得比较快，难于把它们分开。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种维护成本低、具备应急能力和处理效果好的药用综合废水处理系统。
本实用新型的目的通过以下技术方案来实现：药用综合废水处理系统，它包括废水收集池、格栅池、调节池、厌氧水解池和沉淀池，废水收集池的出水口与格栅池的入水口连通，格栅池的第一出口与调节池的第一入口连通，调节池的出口与厌氧水解池的入口连通，调节池的出口与厌氧水解池的管路上设置有提升泵，厌氧水解池的出口与沉淀池的入口连通，沉淀池上还设置有污泥定期清理口和废水排放口。
所述的格栅池的第二出口与应急储存池连通，应急储存池与调节池的第二入口连通，且应急储存池与调节池之间的管路上还设置有潜污泵。
所述的厌氧水解池与沉淀池之间还设置有回流管。
本实用新型具有以下优点：
1、在厌氧水解池与沉淀池之间还设置有回流管，可将从厌氧水解池流出的厌氧生物菌送回厌氧水解池，减少厌氧生物菌的流失，提高污水处理效果，减少清掏污泥量，提高沉淀池的沉淀效果。
2、若处理站因故不能正常运行时，将污水储存在应急储存池中，待处理站正常后，用移动潜污泵将污水抽回处理系统处理，确保污水未经处理不得排放，具备应急能力。
3、厌氧水解生物处理是一种不需能耗的生物处理工艺，大大的降低了污水处理的运行成本。
