申请日2014.10.24
公开(公告)日2015.03.11
IPC分类号C02F103/10; C02F1/40
摘要
本实用新型提供了一种采油专用污水过滤罐，主体为污水过滤罐，污水过滤罐上端依次固定设有进水管及排污管，污水过滤罐底部设有反冲洗气管，污水过滤罐在下端固定设置出水管，反冲洗水管出水管侧面垂直设置反冲洗水管，出水管将过滤后的水经出水阀门导入清水池。本实用新型中污水过滤罐底部从下往上依次设有配气支管层、滤砖层、承托层和滤料层的结构，有效提高污水过滤罐的过滤效率，污水过滤罐出水系统可以保证任何时候滤池内水位均不会降至滤料层以下，从而保障污水过滤罐的稳定运行，进而确保采油污水处理时出水水质达标。
权利要求书
1.一种采油专用污水过滤罐，其特征在于：主体为污水过滤罐，污水过滤罐上端依次固定设有进水管及排污管，污水过滤罐底部设有反 冲洗气管，污水过滤罐在下端固定设置出水管，反冲洗水管出水管侧 面垂直设置反冲洗水管，出水管将过滤后的水经出水阀门导入清水池。
2.根据权利要求1所述的一种采油专用污水过滤罐，其特征在于： 所述污水过滤罐的结构为：污水过滤罐为圆柱形空心圆筒，污水过滤 罐内部空腔从底部向上依次设有配气支管层、滤砖层、承托层和滤料 层。
3.根据权利要求1所述的一种采油专用污水过滤罐，其特征在于： 出水管结构为：出水管一端与污水过滤罐滤砖层下部导通，出水管另 一端设置在清水池上方;
所述出水管呈“几”字型，出水管上设置有出水阀门。
4.根据权利要求1所述的一种采油专用污水过滤罐，其特征在于： 所述污水过滤罐出水管的最高液位大于污水过滤罐内滤料层高度。
5.根据权利要求1所述的一种采油专用污水过滤罐，其特征在于： 所述清水池底部设有一个排水管，排水管上设有阀门。
说明书
一种采油专用污水过滤罐
技术领域：
本实用新型涉及一种采油配套设备，尤其涉及一种采油专用污水 过滤罐。
背景技术：
污水处理(sewage treatment，wastewater treatment)：为使 污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过 程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、 城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日 常生活。
人类面临水危机已是不争的事实。我国增加了对城市基础设施建 设和环境保护的投入，强化环境综合治理，从而使污染物排放总量得 到有效控制，部分地区和城市环境质量有所改善。但根据环境监测结 果统计分析，我国水污染形势仍然非常严峻，各项污染物排放总量很 大，污染程度仍处于相当高的水平。
截至2011年底，我国水资源总量约为2.4万亿立方米，约占全 球水资源总量的7%，居世界第六位。但由于我国人口占世界比重的 20%，人均水资源仅占世界平均水平的四分之一，世界排名第88位， 被列为世界人均水资源贫乏国家之一。我国660多个城市中，缺水城 市有400多个，其中严重缺水城市114个。即便在多水的长江流域 也有缺水城市59个，缺水县城155个。其中不少缺水城市为水质型 缺水城市。我国缺水城市数量的增幅大致与城市化进程保持一致。《中 国污水处理行业市场前瞻与投资规划分析报告》数据显示，截至2012 年底，我国污水处理及其再生行业企业个数达到了213个，资产总计 844.13亿元，较2011年增长了11.43%，销售收入为236.64亿元， 较2011年增长了16.16%，扩张速度较快。
采油污水经过处理后，回注至地质，补充地层能量，提高石油采 收率。采油污水处理过程中重要的处理设备是采油污水过滤罐，目前 在用的采油污水过滤罐滤料是不同粒径的石英砂滤料层组成，滤料单 一，除油功能差，并且容易在经过冲洗、过滤后，出现严重的混层， 过滤效果变差，滤料使用时间短，影响工作效率。
实用新型内容：
为了解决上述问题，本实用新型提供了一种采油专用污水过滤 罐，在有效提高污水过滤罐的过滤效率的同时保证污水过滤罐的稳定 运行，从而确保采油污水处理时出水水质达标。

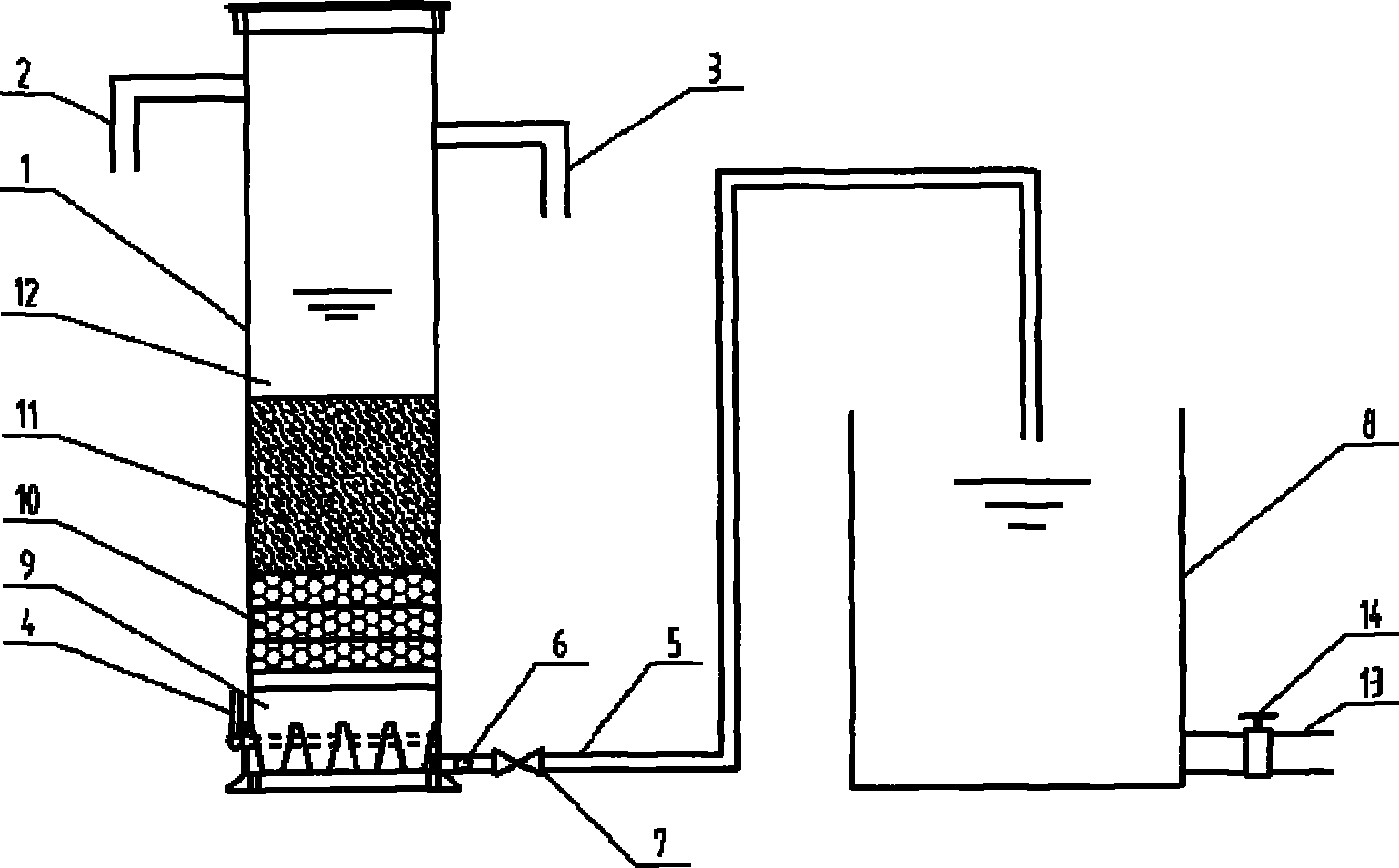

一种采油专用污水过滤罐，主体为污水过滤罐，污水过滤罐上端 依次固定设有进水管及排污管，污水过滤罐底部设有反冲洗气管，污 水过滤罐在下端固定设置出水管，反冲洗水管出水管侧面垂直设置反 冲洗水管，出水管将过滤后的水经出水阀门导入清水池。
作为优选，污水过滤罐的结构为：污水过滤罐为圆柱形空心圆 筒，污水过滤罐内部空腔从底部向上依次设有配气支管层、滤砖层、 承托层和滤料层。
作为优选，出水管一端与污水过滤罐滤砖层下部导通，出水管另 一端设置在清水池上方，出水管呈“几”字型，出水管上设置有出 水阀门。
作为优选，污水过滤罐出水管的最高液位大于污水过滤罐内滤料 层高度。
作为优选，清水池底部设有一个排水管，排水管上设有阀门。
本实用新型的有益效果在于：
(1)本实用新型中污水过滤罐底部从下往上依次设有配气支管 层、滤砖层、承托层和滤料层的结构，有效提高污水过滤罐的过滤效 率。
(2)本实用新型污水过滤罐出水系统可以保证任何时候滤池内 水位均不会降至滤料层以下，从而保障污水过滤罐的稳定运行，进而 确保采油污水处理时出水水质达标。
