申请日2014.11.05
公开(公告)日2015.04.22
IPC分类号A01K63/04
摘要
本实用新型公开了一种水产养殖废水资源化的复合滤池循环系统，其分为上层废水处理系统和下层废水处理系统，上层废水处理系统包括鱼塘上层、水力旋流器、硝化滤池、复合滤池和消毒池，下层废水处理系统包括鱼塘下层、植物滤池、沉淀池和排泥管。本实用新型根据鱼塘上层废水和下层废水的不同设置了上层废水处理系统和下层废水处理系统，分开进行处理，效果更佳;在消毒池后连接回流管，将上层废水处理系统处理后的出水回流至鱼塘循环使用;在上层废水处理系统中设置水力旋流器可进一步分离废水和污泥，在沉淀池后设置过流管，可将上清液流至复合滤池，进入循环，沉淀池下层连接排泥管，将不能吸收的污染物沉淀排出。
权利要求书

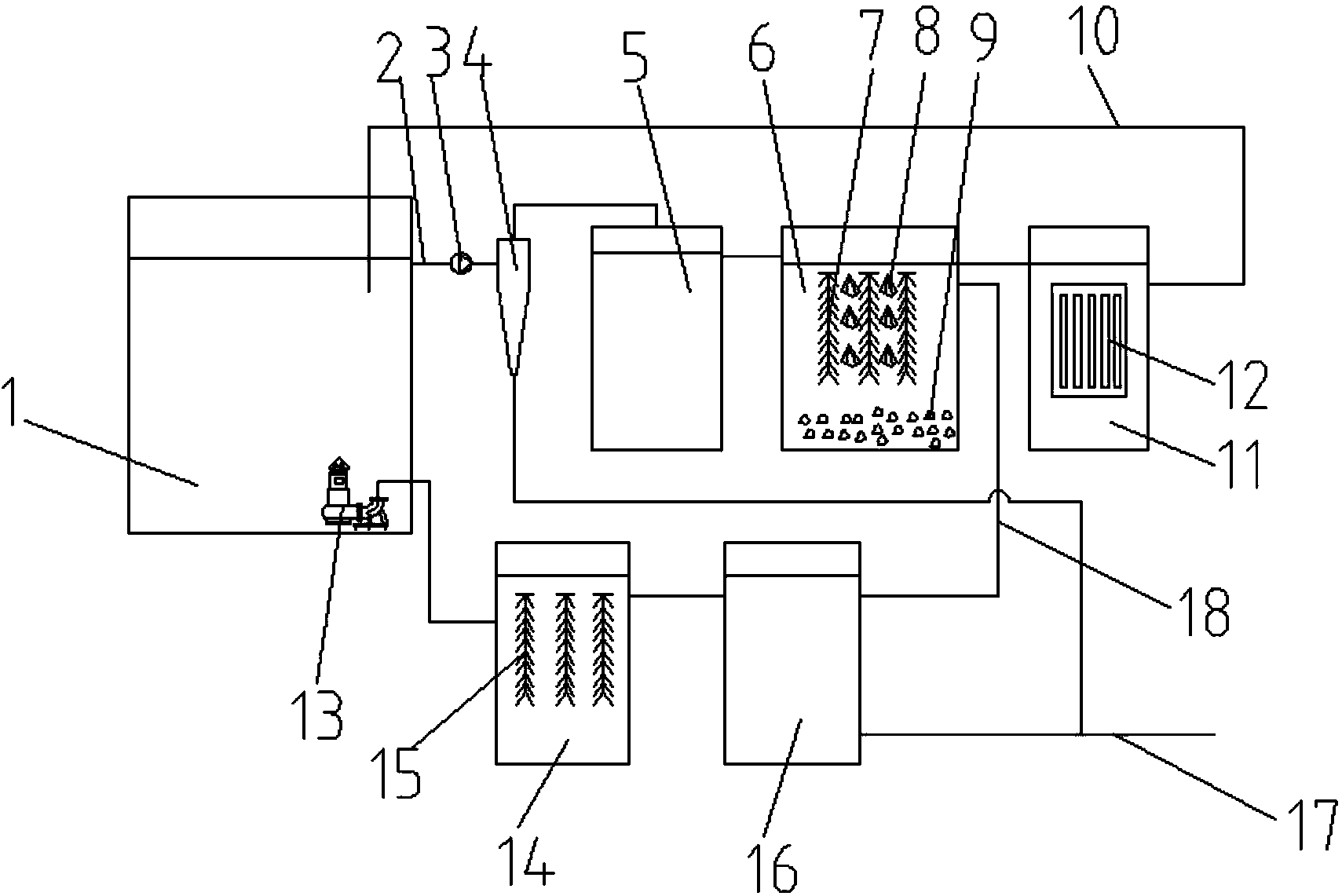

1.一种水产养殖废水资源化的复合滤池循环系统，其分为上层废水处理系统和下层 废水处理系统，其特征在于：上层废水处理系统包括鱼塘(1)上层、水力旋流器(4)、 硝化滤池(5)、复合滤池(6)和消毒池(11)，所述鱼塘(1)通过水管(2)连接提升 泵(3)，所述提升泵(3)连接所述水力旋流器(4)，水力旋流器(4)上层通过水管(2) 连接所述硝化滤池(5)，硝化滤池(5)通过水管(2)连接所述复合滤池(6)，复合滤 池(6)通过水管(2)连接所述消毒池(11)，消毒池(11)通过回流管(10)连接所 述鱼塘(1)，下层废水处理系统包括鱼塘(1)下层、植物滤池(14)、沉淀池(16)和 排泥管(17)，所述鱼塘(1)下层设有水管(2)和潜水泵(13)，水管(2)的一端连 接所述潜水泵(13)，另一端连接所述植物滤池(14)，植物滤池(14)通过水管(2) 连接所述沉淀池(16)，沉淀池(16)上层通过过流管(18)连接所述复合滤池(6)， 沉淀池(16)下层连接所述排泥管(17)。
2.根据权利要求1所述的一种水产养殖废水资源化的复合滤池循环系统，其特征在 于：所述水力旋流器(4)下层连接所述排泥管(17)。
3.根据权利要求1所述的一种水产养殖废水资源化的复合滤池循环系统，其特征在 于：所述复合滤池(6)上部长有植物海带(7)和石莼(8)，下部养有动物牡蛎(9)。
4.根据权利要求1所述的一种水产养殖废水资源化的复合滤池循环系统，其特征在 于：所述消毒池(11)里设有紫外线灯管(12)。
5.根据权利要求1所述的一种水产养殖废水资源化的复合滤池循环系统，其特征在 于：所述植物滤池(14)里长有繁茂膜海绵(15)。
说明书
一种水产养殖废水资源化的复合滤池循环系统
技术领域
本实用新型涉及一种复合滤池循环系统，特别涉及一种水产养殖废水资源化的复合 滤池循环系统。
背景技术
工厂化养殖在我国研究发展几十年，养殖面积在逐渐增加，养殖设施也在不断的完 善和发展，但主要存在水处理能力差的问题，其主要表现是养殖池内氨氮高、溶解氧低、 透明度低。现常用的处理工艺为生物过滤。生物过滤是指任何采用活体生物去除水中杂 质的废水处理技术，主要包括植物过滤、微生物过滤、动物过滤等。目前工厂化水产养 殖水处理中使用最广泛的是微生物过滤，即各种类型的生物膜滤器。传统的生物膜滤器 因具有产生污泥少、运行管理方便、动力消耗少等特点，在水产养殖废水中得到了广泛 运用。但生物膜滤器存在生物膜熟化时间长，需要定期反冲洗，容易造成硝态氮积累等 特点。植物滤器结构简单，可以有效吸收养殖废水中溶解态的氮、磷污染物，并将其转 化为经济产品，但是单独使用对养殖废水中有机物去除效率低。滤食性动物可以有效去 除养殖水体中的颗粒物质。大型海藻过滤、生物膜过滤和动物过滤复合处理养殖循环水 技术通过优势互补，达到水质净化和废物综合利用的目的。我国在该领域的研究还位数 不多。
实用新型内容
本实用新型要解决的技术问题，在于提供一种水产养殖废水资源化的复合滤池循环 系统。
本实用新型通过下述方案实现：一种水产养殖废水资源化的复合滤池循环系统，其 分为上层废水处理系统和下层废水处理系统，上层废水处理系统包括鱼塘上层、水力旋 流器、硝化滤池、复合滤池和消毒池，所述鱼塘通过水管连接提升泵，所述提升泵连接 所述水力旋流器，水力旋流器可进一步分离废水和污泥，水力旋流器上层通过水管连接 所述硝化滤池，硝化滤池通过水管连接所述复合滤池，复合滤池通过水管连接所述消毒 池，消毒池通过回流管连接所述鱼塘，将上层废水处理系统处理后的出水回流至鱼塘循 环使用，下层废水处理系统包括鱼塘下层、植物滤池、沉淀池和排泥管，所述鱼塘下层 设有水管和潜水泵，水管的一端连接所述潜水泵，另一端连接所述植物滤池，植物滤池 通过水管连接所述沉淀池，沉淀池上层通过过流管连接所述复合滤池，将沉淀池里的上 清液流至复合滤池，进入循环，沉淀池下层连接所述排泥管，将不能吸收的污染物沉淀 排出。
所述水力旋流器下层连接所述排泥管，可将水力旋流器沉淀下来的污泥排出。
所述复合滤池上部长有植物海带和石莼，下部养有动物牡蛎，用来分解有机物。
所述消毒池里设有紫外线灯管，进行紫外线消毒。
所述植物滤池里长有繁茂膜海绵，用来净化微生物。
本实用新型的有益效果为：
1.本实用新型一种水产养殖废水资源化的复合滤池循环系统根据鱼塘上层废水和 下层废水的不同设置了上层废水处理系统和下层废水处理系统，分开进行处理，效果更 佳。
2.本实用新型一种水产养殖废水资源化的复合滤池循环系统在消毒池后连接回流 管，将上层废水处理系统处理后的出水回流至鱼塘循环使用。
3.本实用新型一种水产养殖废水资源化的复合滤池循环系统在上层废水处理系统 中设置水力旋流器可进一步分离废水和污泥。
4.本实用新型一种水产养殖废水资源化的复合滤池循环系统沉淀池上层连接过流 管，可将上清液流至复合滤池，进入循环，沉淀池下层连接排泥管，将不能吸收的污染 物沉淀排出。
