申请日2014.10.23
公开(公告)日2015.07.08
IPC分类号E03C1/12
摘要
一种能够把净水器废水回收利用的水桶，它是在一个水桶一边上沿处有小孔，把净水器废水水管插进来，把管再插在水桶内壁的小卡口上，废水水管的水流入水桶内，可以用水瓢舀出重新利用，可以浇花、拖地、冲马桶、洗衣服，实现废水的再利用，解决目前家庭用净水器和商用净水器大量可重新利用的废水(浓水)直接进入下水道浪费的问题。水桶的另一边，有一个带小孔过滤网的废水出水口，如果水满了，可以从此处流出，出水口连接出水弯头，出水弯头又连接可伸缩的排废水的废水软管，废水软管插进下水道，水桶的水满了，可以自动流入下水道。
权利要求书
1.净水器废水回收利用水桶，为长方体水桶，也可以是圆桶或方桶，其特征是，所述水桶一边上沿处有小孔，净水器废水水管可以插进来，水桶内壁有一个废水管的小卡口，净水器废水水管的水流入水桶内，水桶的另一边，有一个废水出水口，低于净水器废水水管插入口的高度，出水口处有带小孔的过滤网，出水口连接出水弯头，出水弯头又连接可伸缩的废水软管，废水积满水桶，到达废水出水口时，水流到出水弯头，然后流入可伸缩的废水软管，最后流入下水道。
2.根据权利要求1所述的净水器废水回收利用水桶，其特征是带有净水器废水回收利用桶的净水器。
3.根据权利要求1所述的净水器废水回收利用水桶，其特征是带有净水器废水水管插口小孔和废水排出口以及可伸缩废水软管的水桶。
说明书
净水器废水回收利用水桶
技术领域
本实用新型涉及一种废水回收利用的装置，尤其是对纯净水机排放的废水(浓水)进行再利用的水桶。
背景技术
目前，公知的出纯净水的净水器，每出一桶纯净水，则会排出3桶废水。排出的废水太多，基本上这些水都是直接排放到了下水道，而这些水完全可以进行再利用，可以浇花、拖地、冲马桶、洗衣服。现在能够进行重新利用这些废水(浓水)的办法一般有这几种：第一种是在地上放个盆子，接水，有人看着，水满了就容易溢出，流到地上，且放在地上非常不美观;第二种是在不锈钢台盆上钻个洞，安装上一个鹅颈水龙头，把废水管接到这个鹅颈水龙头上，水龙头常开，不能关闭，不锈钢台盆里放一个水盆，水盆的水重新利用，水满则自动流入下水道;第三种是另外接一个废水压力桶或者是纯净水和废水二合一的压力桶，当压力桶的水满了以后净水器自动停止工作。但是，上述三种方法都存在缺陷，第一种，需要人看管，且容易溢出跑到地上。第二种，花钱多，施工麻烦，且水盆存水太有限。第三种，造价太高，不易普及。
发明内容
为了克服目前净水器对于废水回收利用的不足，本实用新型提供一种净水器废水回收利用水桶。该水桶不仅能将废水重新利用，且操作简单，造价非常低。
本实用新型解决其技术问题所采用的技术方案是：

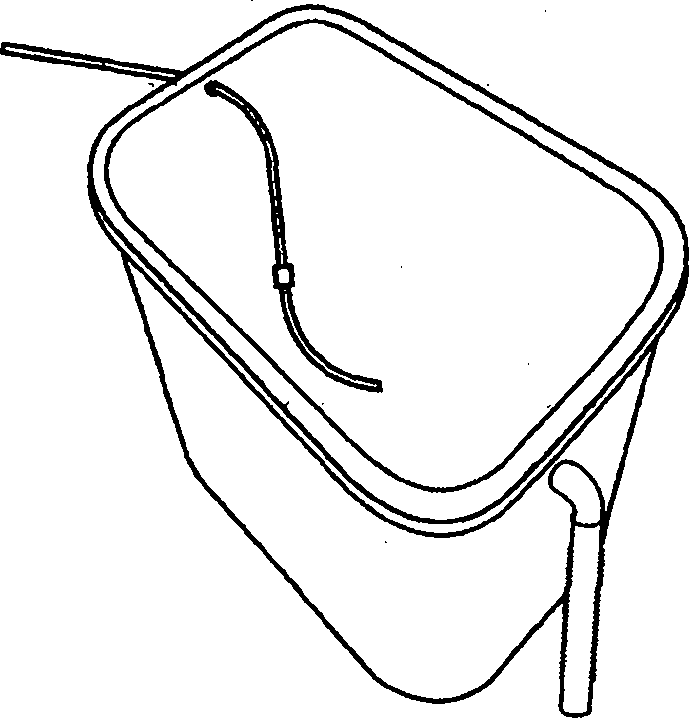

做一个方形的水桶，一边上沿处留一个小孔，把净水器的废水管插进来，让废水流进水桶，另外一边，在低于废水进水口的高度处留一个直径20毫米的孔，接上一个弯头管，弯头管再接上一个可伸缩下水软管，下水软管可以插进下水管道。这样，净水器产生的废水就都流进了这个桶里，用的时候可以用水瓢把水舀出来用，这样就实现了废水再利用。当水快满了的时候，高度到达直径20毫米的孔时，水就通过弯头管自动流进下水管道。这样能够通过这个水桶满了再流入下水管道浪费的水就非常少了，常用这水桶里的水的话，可以说废水基本不浪费。
本实用新型的有益效果是，实现了净水器排放废水的再利用，结构简单，操作简单，不用人看管，不用再次施工，成本低廉，存水量大，可以做成塑料水桶，好生产，易推广，易普及，这个桶可以放进橱柜里面，不会在外面占地还不够美观。(目前水资源紧缺，已经成为全世界面临的重大问题，节约用水刻不容缓，是关系到国家与民生的重要问题，且纯净水净水器越来越普及，家庭用水，各种饮品水吧净水器用水，小区净水器用水等，产生的废水量太大，解决这个废水再利用问题是关系到子孙后代的事，更是一个国家或者世界性的问题。)
