申请日2013.07.22
公开(公告)日2014.04.02
IPC分类号C02F9/14
摘要

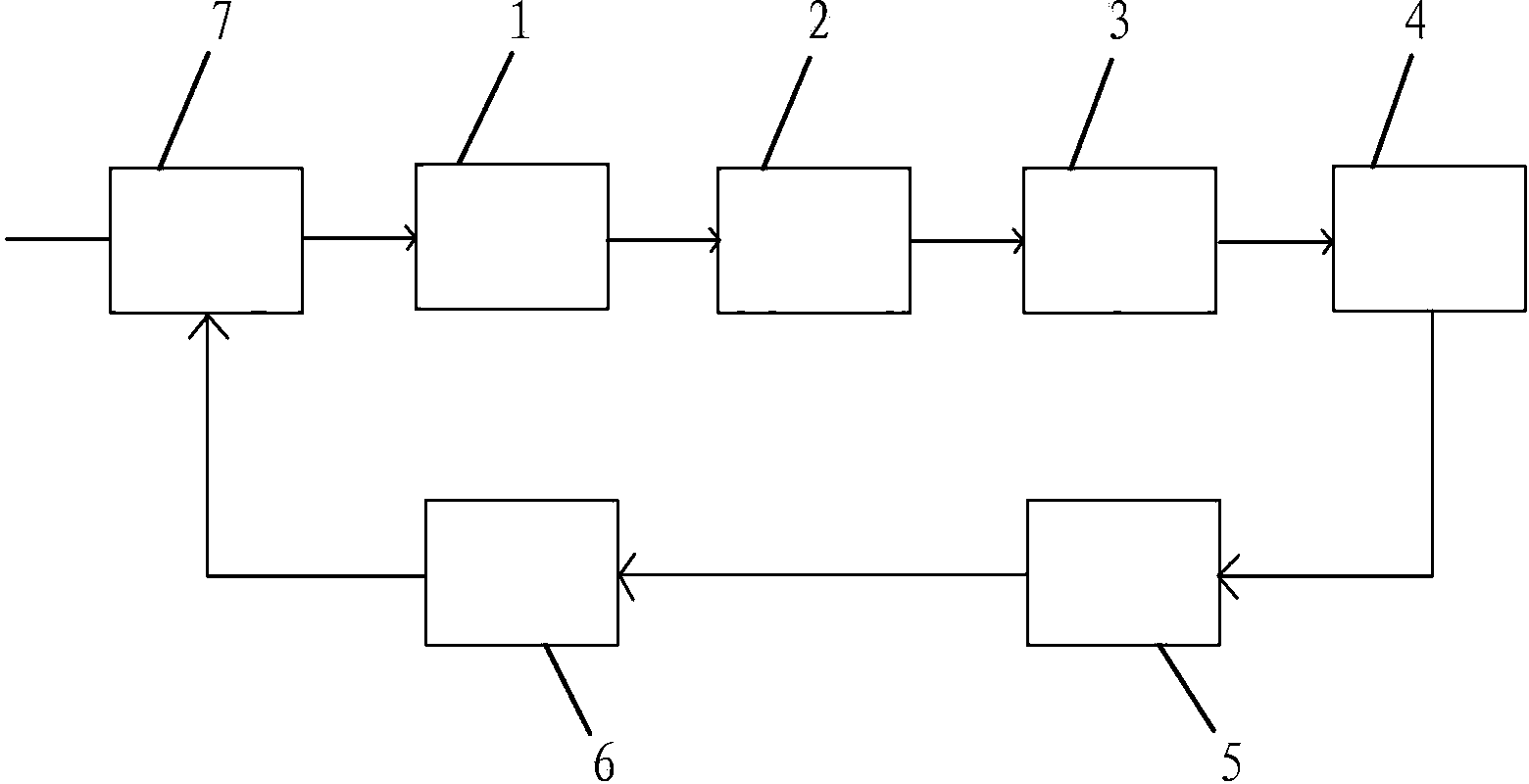

本实用新型提供一种二甲醚污水回收再利用系统，其特征在于：包括污水调节池、好氧菌调节池、沉淀池、过滤器、杀菌池、回收利用蓄水池，所述的污水调节池的内部设有搅拌装置，污水在污水调节池通过搅拌后使有机物吸附在污泥上，所述的厌氧菌调节池是在水池里加入好氧菌和曝气，并在好氧菌调节池内部设有搅拌装置，污水在好氧菌调节池通过搅拌后使有机物会与好氧菌充分接触，达到充分分解有机物的效果，所述的沉淀池主要是通过静水沉淀清理掉大部分污泥，所述的过滤器为竹碳纤维过滤装置，能有效过滤污水中的渣和大部分有机物，所述的杀菌池是通过在污水池里加入二氧化氯来达到杀菌的效果，该系统的工作原理是车间生产用水---污水调节池---好氧菌调节池---沉淀池---过滤器---杀菌池---回收利用蓄水池。
权利要求书
1.一种二甲醚污水回收再利用系统，其特征在于：包括污水调节池、厌氧菌调节池、沉淀池、过滤器、杀菌池、回收利用蓄水池，所述的车间生产用水通过连接管与污水调节池相连接，所述的污水调节池通过连接管与厌氧菌调节池相连接，所述的厌氧菌调节池通过连接管与沉淀池相连接，所述的沉淀池通过连接管与过滤器相连接，所述的过滤器通过连接管与杀菌池相连接，所述的杀菌池通过连接管与回收利用蓄水池相连接，所述的回收利用蓄水池为车间生产用水供用水，所述的污水调节池的内部设有搅拌装置，所述的过滤器为竹碳纤维过滤装置。
说明书
一种二甲醚 污水回收再利用系统
技术领域
本实用新型涉及一种二甲醚污水回收再利用系统，属于污水处理系统技术领域，也是属于能源与环境技术改进的领域。
背景技术
目前，二甲醚(DME)作为一种重要的化工原料，用途十分广泛，例如作为气雾剂的推进剂，制冷剂，燃料和甲基化试剂等。纯度大于99.99%的二甲醚可作为麻醉剂使用，纯度大于90%的二甲醚可作为城市煤气，液化气及汽车燃料，工业生产中二甲醚通常采用脱水制二甲醚的方法。现有甲醇脱水制二甲醚的方法，主要特点是设有甲醇回收塔，用精馏的方法将二甲醚精馏塔塔釜中的甲醇水溶液进行分离，提纯其中的甲醇，并将提纯后的甲醇再返回做原料，而其中的水分(包括来源于原料甲醇带来的水和脱水反应产生的水)则从甲醇回收塔塔釜排出系统，这样没有经过处理的污水由于含有多种有机物，对环境造成严重的污染。
实用新型内容
为了避免以上问题的发生，本实用新型提供一种二甲醚污水回收再利用系统，其特征在于：包括污水调节池、厌氧菌调节池、沉淀池、过滤器、杀菌池、回收利用蓄水池，所述的车间生产用水通过连接管与污水调节池相连接，所述的污水调节池通过连接管与厌氧菌调节池相连接，所述的厌氧菌调节池通过连接管与沉淀池相连接，所述的沉淀池通过连接管与过滤器相连接，所述的过滤器通过连接管与杀菌池相连接，所述的杀菌池通过连接管与回收利用蓄水池相连接，所述的回收利用蓄水池为车间生产用水供用水，所述的污水调节池的内部设有搅拌装置，所述的过滤器为竹碳纤维过滤装置，这样一种二甲醚污水回收再利用系统结构简单，设备成本低，水回收利用率高。
