申请日2013.07.19
公开(公告)日2013.12.18
IPC分类号F25B30/06; F24H4/02
摘要
本实用新型公开一种三级废水余热回收式热泵热水器，包括有由压缩机、冷凝器、节流阀以及蒸发器构成的闭合制热回路，还包括热泵热水器的储水箱、汇集废热水的主集水箱以及串接在储水箱的自来水进水管道上的热交换器，其中冷凝器安装在储水箱内，热交换器安装在主集水箱内。所述蒸发器包括第一蒸发器和第二蒸发器，第一蒸发器设在主集水箱的下方，第二蒸发器设在第一蒸发器的下方，且第二蒸发器安装在一副集水箱内。本实用新型既能在热泵热水器开机前提供热源，使得热泵热水器在开始工作时有足够的热量吸收，又能在热泵热水器工作后可以不断从热废水中吸收热量，来维持热泵热水器正常工作时所需的热量补充，从而避免使用大量的水来提供热量。
权利要求书

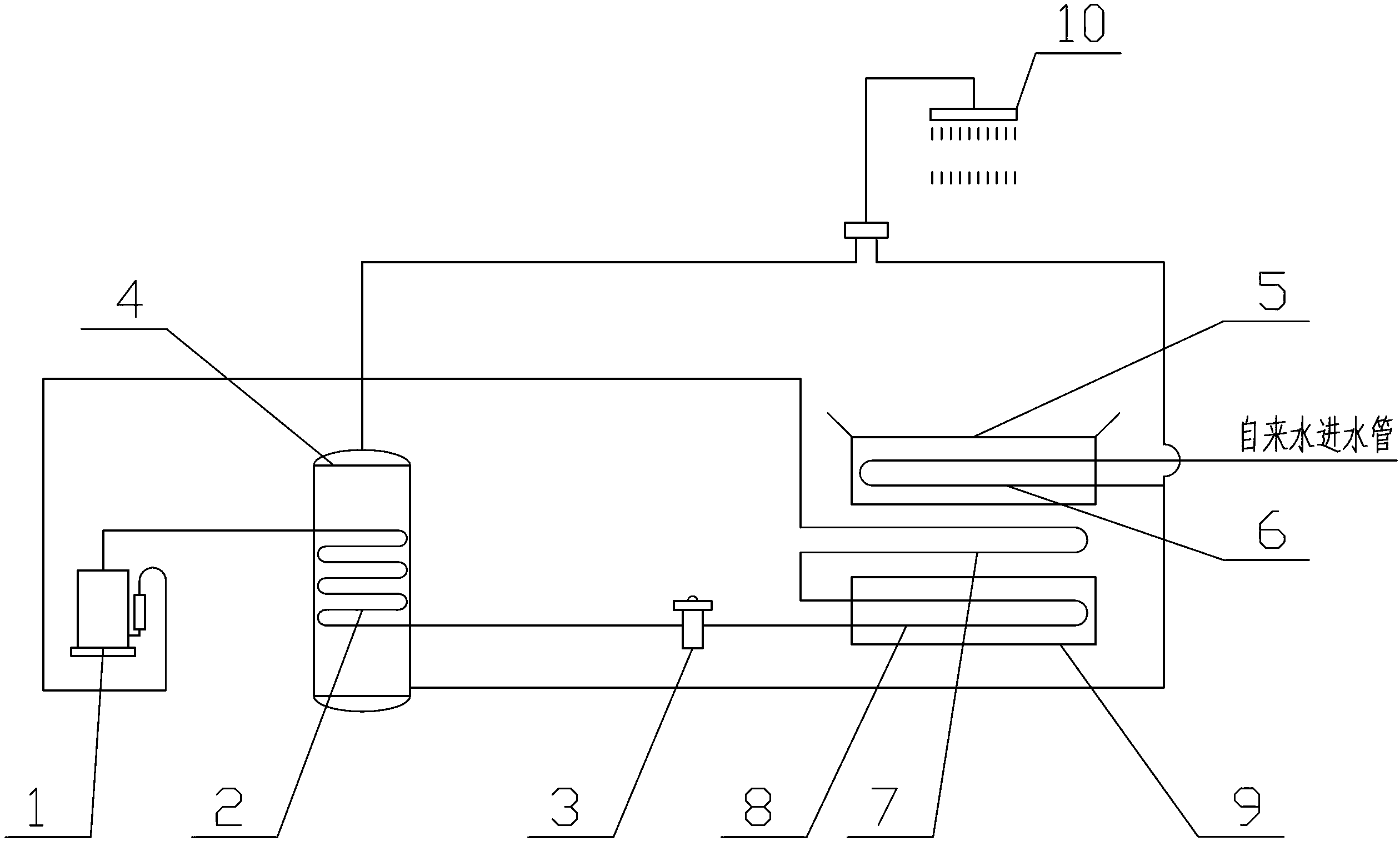

1.一种三级废水余热回收式热泵热水器，包括有由压缩机、冷凝器、节流 阀以及蒸发器构成的闭合制热回路，还包括热泵热水器的储水箱、汇集废热水的 主集水箱以及串接在储水箱的自来水进水管道上的热交换器，其中冷凝器安装在 储水箱内，热交换器安装在主集水箱内，其特征在于：所述蒸发器包括第一蒸发 器和第二蒸发器，第一蒸发器设在主集水箱的下方，第二蒸发器设在第一蒸发器 的下方，且第二蒸发器安装在一副集水箱内。
2.根据权利要求1所述的三级废水余热回收式热泵热水器，其特征在于： 所述主集水箱安装在浴室底部。
说明书
三级废水余热回收式热泵热水器
所属技术领域
本实用新型涉及热泵热水器技术领域，尤其是涉及可回收热废水余热的热泵 热水器。
背景技术
热泵热水器是从水或空气里面吸取热量来加热热水的装置，其优点是：系统 简单、运行稳定、热效率高。传统的热泵热水器一般是与空气进行热交换，使用 后的废热水都是直接排放掉，而使用时排放的废热水含有大量的余热，也一同被 浪费掉，因此，有必要研发一种可回收热水器使用时排放的废热水的余热的热泵 热水器，达到节能减排的目的。
实用新型内容
本实用新型要解决的问题是提供一种高效回收废热水余热的热泵热水器。
本实用新型要解决的问题，可以通过以下的技术方案实现：一种三级废水余 热回收式热泵热水器，包括有由压缩机、冷凝器、节流阀以及蒸发器构成的闭合 制热回路，还包括热泵热水器的储水箱、汇集废热水的主集水箱以及串接在储水 箱的自来水进水管道上的热交换器，其中冷凝器安装在储水箱内，热交换器安装 在主集水箱内，其特征在于：所述蒸发器包括第一蒸发器和第二蒸发器，第一蒸 发器设在主集水箱的下方，第二蒸发器设在第一蒸发器的下方，且第二蒸发器安 装在一副集水箱内。
在上述基础上，所述主集水箱安装在浴室底部。
采用本实用新型所带来的有益效果：本实用新型热泵热水器可利用预先储蓄 在副集水箱内的水，作为热泵热水器在开始工作时用来吸取热量的热源。热泵热 水器工作后所产生的废热水的热量通过三级余热回收，将废热水的热量尽可能地 回收。可见本实用新型既能在热泵热水器开机前提供热源，使得热泵热水器在开 始工作时有足够的热量吸收，又能在热泵热水器工作后可以不断从热废水中吸收 热量，来维持热泵热水器正常工作时所需的热量补充，从而避免使用大量的水来 提供热量。
