申请日2013.08.15
公开(公告)日2014.01.15
IPC分类号C02F1/28; C02F1/62; C02F1/32
摘要
本实用新型涉及环保设备领域，尤其是一种光催化磁性无机吸附电镀废水处理装置，包括废水箱、吸附塔和集水箱，吸附塔安装有塑料板和布水板，布水板与塑料板之间均匀排布有多根吸附柱，吸附柱内部填充有磁化改性海泡石填料，外壁上环绕紫外光灯带，顶端设有继电器控制的吸附电磁铁。本实用新型结构设计合理，以磁化改性海泡石作为吸附剂，以紫外光为催化剂，能有效去除电镀废水中的Pb2+、Zn2+、Cu2+、Cr2+、Cd2+等重金属离子，有效降解废水中的氰化物和COD，处理效率高，净化效果好，稳定可靠，节省吸附剂，具有极佳的推广应用价值。
权利要求书
1.一种光催化磁性无机吸附电镀废水处理装置，包括废水箱、吸附塔和集水箱，其特征 在于：所述废水箱上安装有加压泵，废水箱、集水箱分别经进水管、排水管连通吸附塔，吸 附塔的内部上端安装有均匀布孔的塑料板，下端安装有布水板，布水板与塑料板之间均匀排 布有多根吸附柱，吸附柱内填充有磁化改性海泡石填料，外壁上环绕紫外光灯带，顶端设有 继电器控制的吸附电磁铁，进水管上安装有阀门A、流量计A，排水管上安装有阀门B、流 量计B，吸附塔的侧壁从上到下依次安装有四个取样口A、B、C、D。
2.根据权利要求1所述的一种光催化磁性无机吸附电镀废水处理装置，其特征在于：所 述流量计A、流量计B均为转子流量计，流量计A位于进水管靠近废水箱的一端，流量计B 位于排水管上靠近吸附塔的一端。
3.根据权利要求1所述的一种光催化磁性无机吸附电镀废水处理装置，其特征在于：所 述吸附电磁铁为磁屏套管电磁铁，包括磁屏蔽套管、设于磁屏蔽套管内部中心的电磁铁芯， 电磁铁芯外壁上套接有活塞式筒刀。
说明书
一种光催化磁性无机吸附电镀废水处理装置
技术领域
本实用新型涉及环保设备领域，尤其是一种光催化磁性无机吸附电镀废水处理装置。
背景技术
在工业生产过程中，电镀废水在进入排污管道之前必须进行净化处理，以避免对环境造 成严重污染。废水吸附处理法是常用的废水物理化学处理法的一种，尤其适用于处理重金属 废水。现在普遍采用的吸附生物质，包括活性炭、大孔吸附树脂、焦炭、硅藻土、褐煤、泥 媒、粘土等，吸附容量小，去除污染物的效率不高，需要进行创新改进。
生物吸附法兼具物理吸附与化学吸附的优点，是利用生物体本身的化学结构及成分特性 来吸附溶于水中的金属离子，再通过固液两相分离去除水溶液中的金属离子的方法。利用胞 外聚合物分离金属离子，有些细菌在生长过程中释放的蛋白质，能使溶液中可溶性的重金属 离子转化为沉淀物而去除，生物吸附剂具有来源广、价格低、吸附能力强、易于分离回收重 金属等特点。
吸附操作可分为静态间歇吸附法和动态连续吸附法两种，动态连续吸附法是在流动条件 下进行吸附，相当于连续进行多次吸附，即在废水连续通过吸附剂填料层时，吸附去除其中 的污染物，其吸附装置有固定床、膨胀床和移动床等型式。各种吸附装置可单独、并联或串 联运行，按水流方向可分为上向流式和下向流式两种，按承受的压力可分为重力式和压力式 两种，得到广泛使用的是固定床吸附系统。
实用新型内容
本实用新型的目的是为了克服上述技术缺点提供一种光催化磁性无机吸附电镀废水处理 装置。

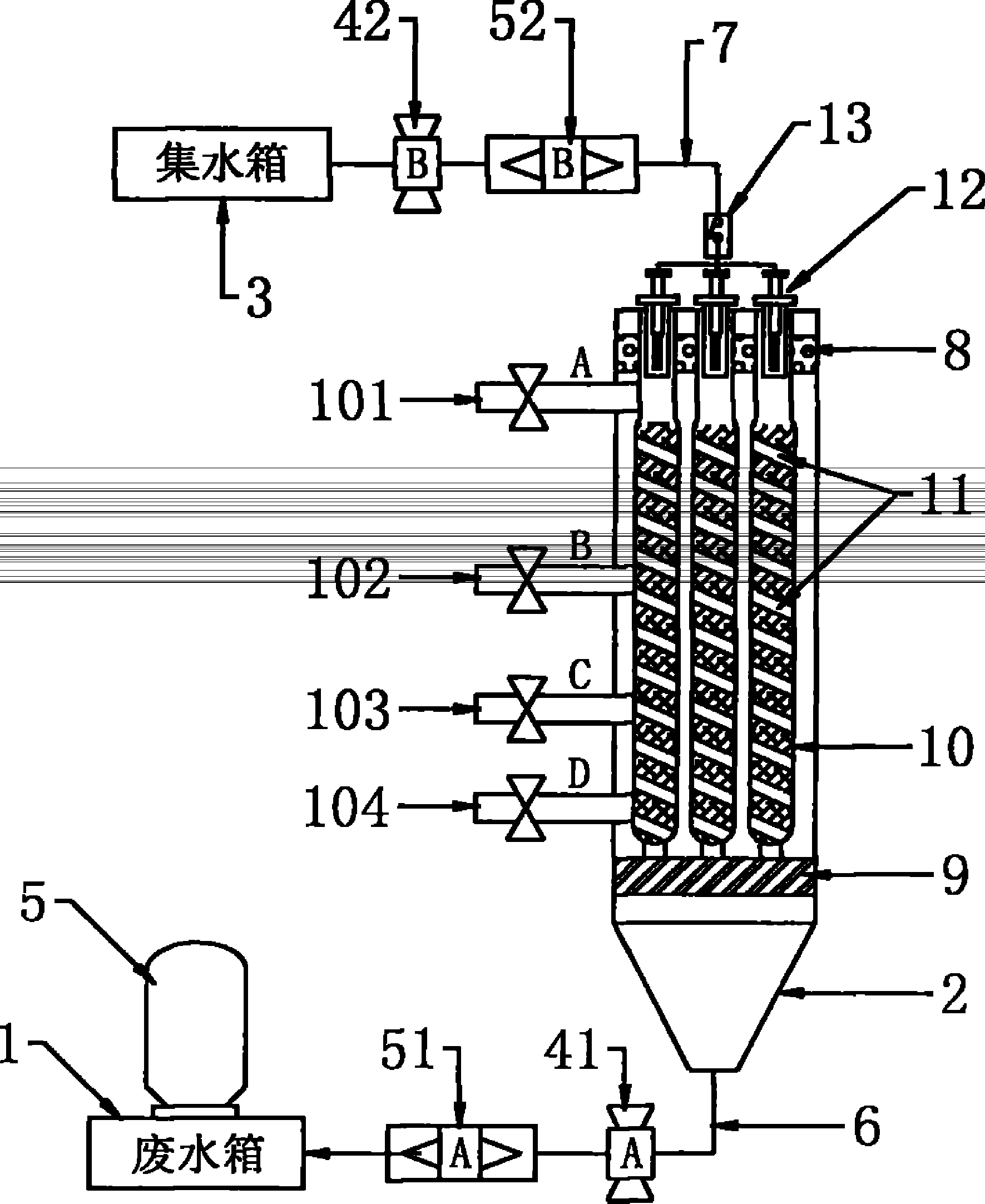

本实用新型解决技术问题采用的技术方案为：一种光催化磁性无机吸附电镀废水处理装 置，包括废水箱、吸附塔和集水箱，废水箱上安装有加压泵，废水箱、集水箱分别经进水管、 排水管连通吸附塔，吸附塔的内部上端安装有均匀布孔的塑料板，下端安装有布水板，布水 板与塑料板之间均匀排布有多根吸附柱，吸附柱内填充有磁化改性海泡石填料，外壁上环绕 紫外光灯带，顶端设有继电器控制的吸附电磁铁，进水管上安装有阀门A、流量计A，排水 管上安装有阀门B、流量计B，吸附塔侧壁从上到下依次安装有四个取样口A、B、C、D。
所述流量计A、流量计B均为转子流量计，流量计A位于进水管靠近废水箱的一端，流 量计B位于排水管上靠近吸附塔的一端。
所述吸附电磁铁为磁屏套管电磁铁，包括磁屏蔽套管、设于磁屏蔽套管内部中心的电磁 铁芯，电磁铁芯外壁上套接有活塞式筒刀。
本实用新型所具有的有益效果是：本实用新型结构设计合理，以磁化改性海泡石作为吸 附剂，以紫外光为催化剂，能有效去除电镀废水中的Pb2+、Zn2+、Cu2+、Cr2+、Cd2+等重金属 离子，有效降解废水中的氰化物和COD，处理效率高，净化效果好，稳定可靠，节省吸附剂， 具有极佳的推广应用价值。
