申请日2013.09.14
公开(公告)日2014.02.19
IPC分类号B01D21/02; C02F9/12; C02F9/04
摘要
本实用新型公开一种新型水处理沉淀杀菌过滤装置，包括纳水篷、过滤管和沉渣罐，其特点为过滤管为两头高中间低的弧形管，两头高中间低的弧形管连接成自下而上排列且相邻两个的两头高中间低的弧形管是分别排列在上下两个层中而形成的层状结构，最下层的弧形管一端为进水口，最上一层的两头高中间低的弧形管出口直接作为出水口;每层的两头高中间低的弧形管的中间低洼处设有的沉降支撑管连接连通至位于最下层的弧形管下部的沉渣罐中;所述的纳水篷采用倒立锅和底部漏斗口制成的;纳水篷用支撑架支撑于空中;所述倒立锅底部设有的漏斗口通过管路接到悬空水库，悬空水库经阀门、软管接到进水口。具有结构简单，经试验过滤效果较好，达到饮用水质标准。
权利要求书
1.一种新型水处理沉淀杀菌过滤装置，包括纳水篷、过滤管和沉渣罐(2)，其特征在于所述的过滤管为两头高中间低的弧形管(1)，所述的两头高中间低的弧形管连接成自下而上排列且相邻两个的两头高中间低的弧形管是分别排列在上下两个层中而形成的层状结构，最下层的弧形管一端为进水口(4)、另一端通过连接管接头连接上一层的两头高中间低的弧形管，上一层的两头高中间低的弧形管再通过连接管接头连接再上一层的两头高中间低的弧形管，最上一层的两头高中间低的弧形管出口直接作为出水口(5);每层的两头高中间低的弧形管的中间低洼处设有的沉降支撑管(6)连接连通至位于最下层的弧形管下部的沉渣罐中;在沉渣罐下部设有沉渣排出阀(7);所述的纳水篷(11)采用倒立锅和底部漏斗口制成的;所述的纳水篷用支撑架支撑于空中;所述倒立锅底部设有的漏斗口通过管路接到悬空水库(9)，悬空水库(9)经阀门、软管接到进水口(4)。
2.根据权利要求1所述的新型水处理沉淀杀菌过滤装置，其特征在于在两头高中间低的弧形管中设有絮凝剂和杀菌剂加入口(8);在悬空水库(9)的壁上设置有磁铁(10)。
说明书
新型水处理沉淀杀菌过滤装置
技术领域
本实用新型涉及一种新型水处理沉淀杀菌过滤装置，适用于山泉、河流的水质过滤。
背景技术
大型自来水公司的水质处理，一般通过沉淀池来完成;对于一般工厂水使用量不大的场合，由于沉淀池工程太大，造价较高，不太实用;而小型家用的水质过滤，一般采用过滤膜等过滤结构的饮水机，由于处理量少一般仅作为饮水机的饮用水过滤使用，而日常家用以及一般工厂用水，此种结构的过滤，水量少、出水慢且成本高。
发明内容
本实用新型的目的是提供一种可连续性生产且结构简单实用的新型水处理沉淀杀菌过滤装置。

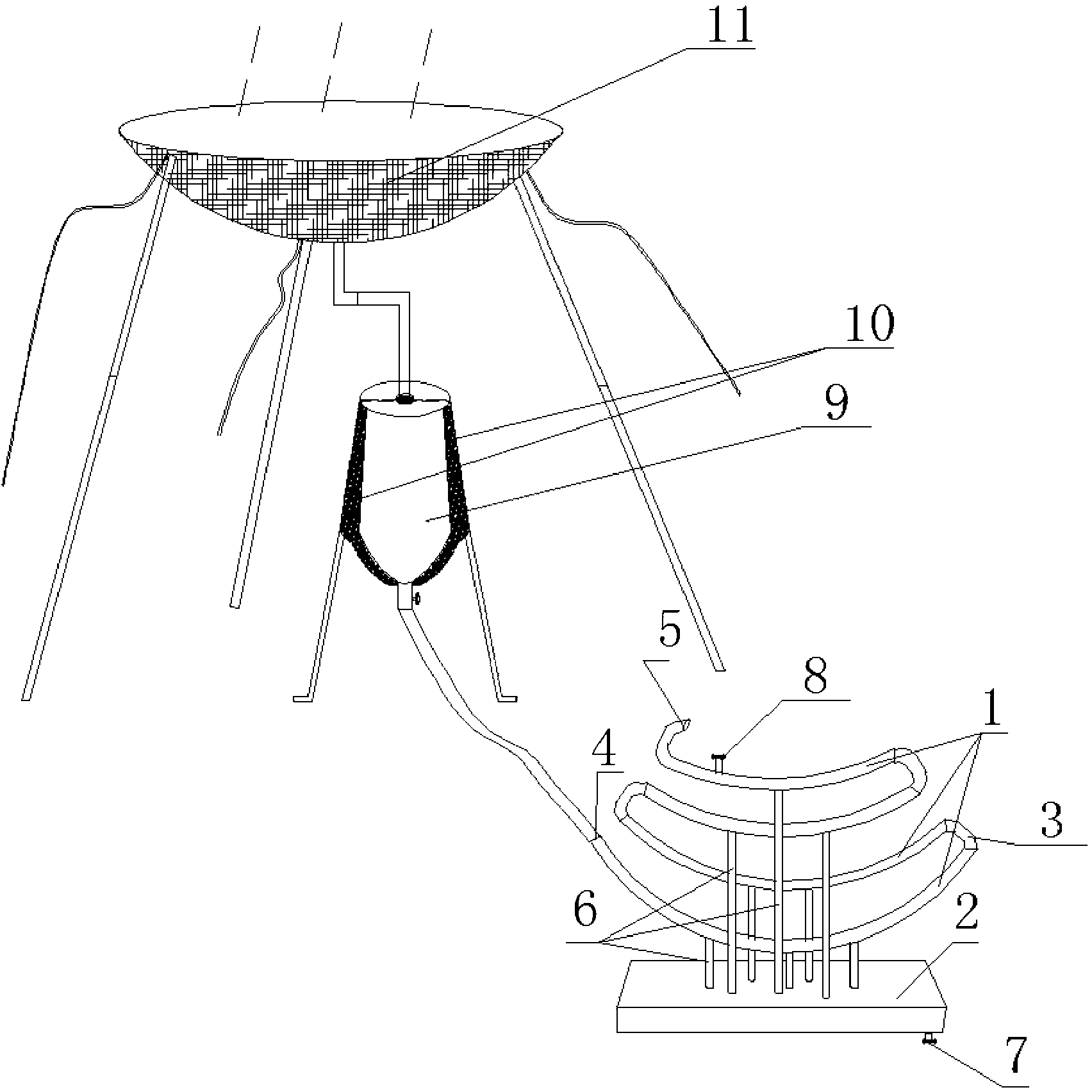

本实用新型的目的是这样实现的，所述的新型水处理沉淀杀菌过滤装置，包括纳水篷、过滤管和沉渣罐，其结构特点为所述的过滤管为两头高中间低的弧形管，所述的两头高中间低的弧形管连接成自下而上排列且相邻两个的两头高中间低的弧形管是分别排列在上下两个层中而形成的层状结构，最下层的弧形管一端为进水口、另一端通过连接管接头连接上一层的两头高中间低的弧形管，上一层的两头高中间低的弧形管再通过连接管接头连接再上一层的两头高中间低的弧形管，最上一层的两头高中间低的弧形管出口直接作为出水口;每层的两头高中间低的弧形管的中间低洼处设有的沉降支撑管连接连通至位于最下层的弧形管下部的沉渣罐中;在沉渣罐下部设有沉渣排出阀;所述的纳水篷采用倒立锅和底部漏斗口制成的;所述的纳水篷用支撑架支撑于空中;所述倒立锅底部设有的漏斗口通过管路接到悬空水库，悬空水库经阀门、软管接到进水口。
在两头高中间低的弧形管中设有絮凝剂和杀菌剂加入口;在悬空水库的壁上设置有磁铁。
