申请日2013.09.16
公开(公告)日2014.06.04
IPC分类号B01D21/02; C02F3/30
摘要
本实用新型公开了一种恒水位序批式污水处理装置的辅助浮箱装置，其特征是它包括多组分体浮箱(1)，所述多组分体浮箱(1)均由左、右两个浮箱组合而成，所述多组分体浮箱(1)的左、右两个浮箱均与中间的柔性隔板(2)固定连接，所述柔性隔板(2)的上端面与不锈钢缆(3)连接，柔性隔板(2)及不锈钢缆(3)的两端均与两侧池壁(5)上的密闭支架(4)固定连接。本实用新型结构简单，能帮助柔性隔板移动时保持水的恒水位及减少隔板的疲劳程度，从而确保使用寿命，为安全可靠运行提供了保障。
权利要求书

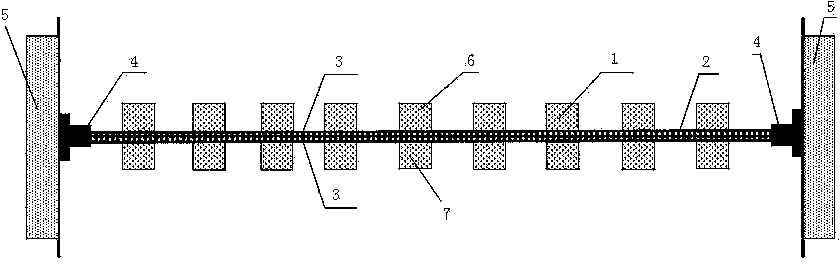

1.一种恒水位序批式污水处理装置的辅助浮箱装置，其特征是它包括多组分体浮箱(1)，所述多组分体浮箱(1)均由左、右两个浮箱组合而成，所述多组分体浮箱(1)的左、右两个浮箱均与中间的柔性隔板(2)固定连接，所述柔性隔板(2)的上端面与不锈钢缆(3)连接，柔性隔板(2)及不锈钢缆(3)的两端均与两侧池壁(5)上的密闭支架(4)固定连接。
2.根据权利要求1所述的恒水位序批式污水处理装置的辅助浮箱装置，其特征是所述柔性隔板(2)上连接的浮箱装置，每组组合式反应生化沉淀滗水一体化系统中安装3条或4条带浮箱的柔性隔板，分别分隔进水调节槽、曝气沉淀槽、出水调节槽和清水槽四个部分。
3.根据权利要求1所述的恒水位序批式污水处理装置的辅助浮箱装置，其特征是所述分体浮箱(1)左、右两边的浮箱为方形。
4.根据权利要求3所述的恒水位序批式污水处理装置的辅助浮箱装置，其特征是所述分体浮箱(1)的左、右两个浮箱通过不锈钢螺栓与中间的柔性隔板(2)拧紧连接。
5.根据权利要求1所述的恒水位序批式污水处理装置的辅助浮箱装置，其特征是所述柔性隔板(2)的两端的端面用耐水密封胶与密闭支架(4)牢固连接。
6.根据权利要求1所述的恒水位序批式污水处理装置的辅助浮箱装置，其特征是所述分体浮箱(1)的左、右两个浮箱采用塑料或不锈钢薄板制作而成。
说明书
恒水位序批式污水处理装置的辅助浮箱装置
技术领域
本实用新型属于污水处理设置装置领域，具体地说是一种新型恒水位序批式污水处理装置的辅助浮箱装置。
背景技术
目前我国在污水处理领域的技术非常多，但在小城镇污水处理领域，一般采用地理式污水处理设备;SBR污水处理装置;MBR工艺处理装置等。
恒水位序批式污水处理装置是目前适合小城镇污水处理建设，尤其是北方寒冷地区小城镇污水处理建设的最佳优选工艺。但目前现有恒水位序批式污水处理装置中没有浮箱装置，使得系统的长时间稳定运行会受到影响。
发明内容
本实用新型的目的就是针对上述现有技术的不足，为恒水位序批式污水处理装置(简称CWSBR工艺)提供一种在组合式反应生化沉淀滗水一体化系统内由进水调节槽、沉淀槽、出水槽和清水槽四个部分之间的柔性隔板上提供的辅助浮箱装置，配备了这种浮箱装置能够确保不管水位的位置发生变化还是长年运行的环境多么复杂多变，都会确保柔性隔板的最佳运行状态，同时可延长使用寿命。
本实用新型采用的技术方案如下：
一种新型恒水位序批式污水处理装置的辅助浮箱装置，其特征是它包括多组分体浮箱，所述多组分体浮箱均由左、右两个浮箱组合而成，所述多组分体浮箱的左、右两个浮箱均与中间的柔性隔板固定连接，所述柔性隔板的上端面与不锈钢缆连接，柔性隔板及不锈钢缆的两端均与两侧池壁上的密闭支架固定连接。
所述柔性隔板上连接的浮箱装置，每组组合式反应生化沉淀滗水一体化系统中安装3条或4条带浮箱的柔性隔板，分别分隔进水调节槽、曝气沉淀槽、出水调节槽和清水槽四个部分。
所述分体浮箱左、右两边的浮箱为方形。
所述分体浮箱的左、右两个浮箱通过不锈所述柔性隔板的两端的端面用耐水密封胶与密闭支架牢固连接。
所述分体浮箱的左、右两个浮箱采用塑料或不锈钢薄板制作而成。
本实用新型的有益效果有：
结构简单，能帮助柔性隔板移动时保持水的恒水位及减少柔性隔板的疲劳程度，从而确保使用寿命，为安全可靠运行提供了保障。
