申请日2013.09.16
公开(公告)日2014.03.19
IPC分类号G05D9/12; E03F5/22
摘要
本实用新型为一种连铸地下室排污水动态限位装置，涉及连铸排污水装置，解决现有装置被水腐蚀使用不可靠的问题，其包含：限位支架，通过螺栓连接于连铸地下室台阶上;导向管，是圆管，外壁一侧固定于限位支架;不锈钢浮球，置于污水中;伸缩杆，是金属不锈钢圆杆，固定在不锈钢浮球上，另一端穿越导向管管芯;限位元件安装板，固定在限位支架顶部近伸缩杆的一侧;数个限位元件，是感应开关，按不同高低位置安装在限位元件安装板上，每个限位元件对应连接一台排水泵，伸缩杆随不锈钢浮球上下浮动，其顶部接近一限位元件时，感应开关开启与其连接的一台排水泵。装置避免了限位元件直接接触污水，减弱了污水对限位元件的腐蚀，达到安全生产的目的。
权利要求书
1.一种连铸地下室排污水动态限位装置，其特征在于包含：
限位支架，其一侧底部设有一块限位安装板，安装板通过螺栓连接于连铸 地下室水池的台阶上;
导向管，是一根圆管，其外壁一侧固定于所述限位支架的另一侧;
不锈钢浮球，是封闭的不锈钢圆球形壳体，置于所述连铸地下室水池的污 水中;
伸缩杆，是金属不锈钢圆杆，其长度大于所述导向管的长度，其一端固定 在所述不锈钢浮球上，另一端穿越所述导向管的管芯，所述导向管的管芯大于 伸缩杆的直径，相互之间留有间隙;
限位元件安装板，固定在所述限位支架顶部近伸缩杆的一侧;
数个限位元件，均是感应开关，按不同的高低位置安装在所述限位元件安 装板上，每个限位元件对应连接一台排水泵，所述伸缩杆随不锈钢浮球上下浮 动，其顶部接近一限位元件时，感应开关开启与其连接的一台排水泵。
2.如权利要求1所述的连铸地下室排污水动态限位装置，其特征在于：
所述限位元件采用3个。
3.如权利要求1所述的连铸地下室排污水动态限位装置，其特征在于：
所述限位元件采用电磁感应开关。
4.如权利要求1所述的连铸地下室排污水动态限位装置，其特征在于：
所述限位元件采用光电感应开关。
5.如权利要求4所述的连铸地下室排污水动态限位装置，其特征在于：
所述限位元件采用光电感应开关时，在所述限位支架顶部的一侧安装一块 与所述限位元件安装板平行的辅助安装板，并限位元件安装板与辅助安装板分 别处于所述伸缩杆的两侧，辅助安装板上安装数个与数个光电感应开关分别一 一对应的激光发射装置。
说明书
连铸地下室排污水动态限位装置
技术领域
本实用新型涉及连续铸钢领域排污水装置，尤其是指一种连铸地下室排污 水动态限位装置。
背景技术
在连铸生产中，需要将连铸机地下液压控制阀台站的污水池的污水进行排 除，如果由于天气原因，或由于管道维修或其它异常情况下发生爆管及法兰破 裂，造成地下室大面积积水的情况出现，设备会被水淹没，继而影响正常生产， 此时，需要及时将排水泵打开，及时排出污水。
据此，何时打开排水泵显得很重要。目前，生产现场一般将水池墙面根据 不同高度，安装几个限位元件。当水位上升到不同高度，该对应的限位元件打 开其对应的不同台数的排水泵。液位越高，说明地下室需要打开的排水泵的台 数越多。一般，在水池从低到高处，分别安装有三个限位元件，分别对应开启 一台，两台，及三台排水泵。
但是由于将限位元件安装在水池墙面上，造成限位元件腐蚀，而发生误启 动，或是液位到位却不能启动，污水将会把控制设备用的液压阀台站全部淹没， 严重时给安全生产造成相当大的破坏性影响。
实用新型内容
本实用新型的目的是为了克服现有技术存在的问题，提供一种连铸地下室 排污水动态限位装置，其限位元件不与污水直接接触，能够减少污水对其腐蚀， 减少误报，达到安全生产的目的。
本实用新型的目的是通过以下技术方案实现的：

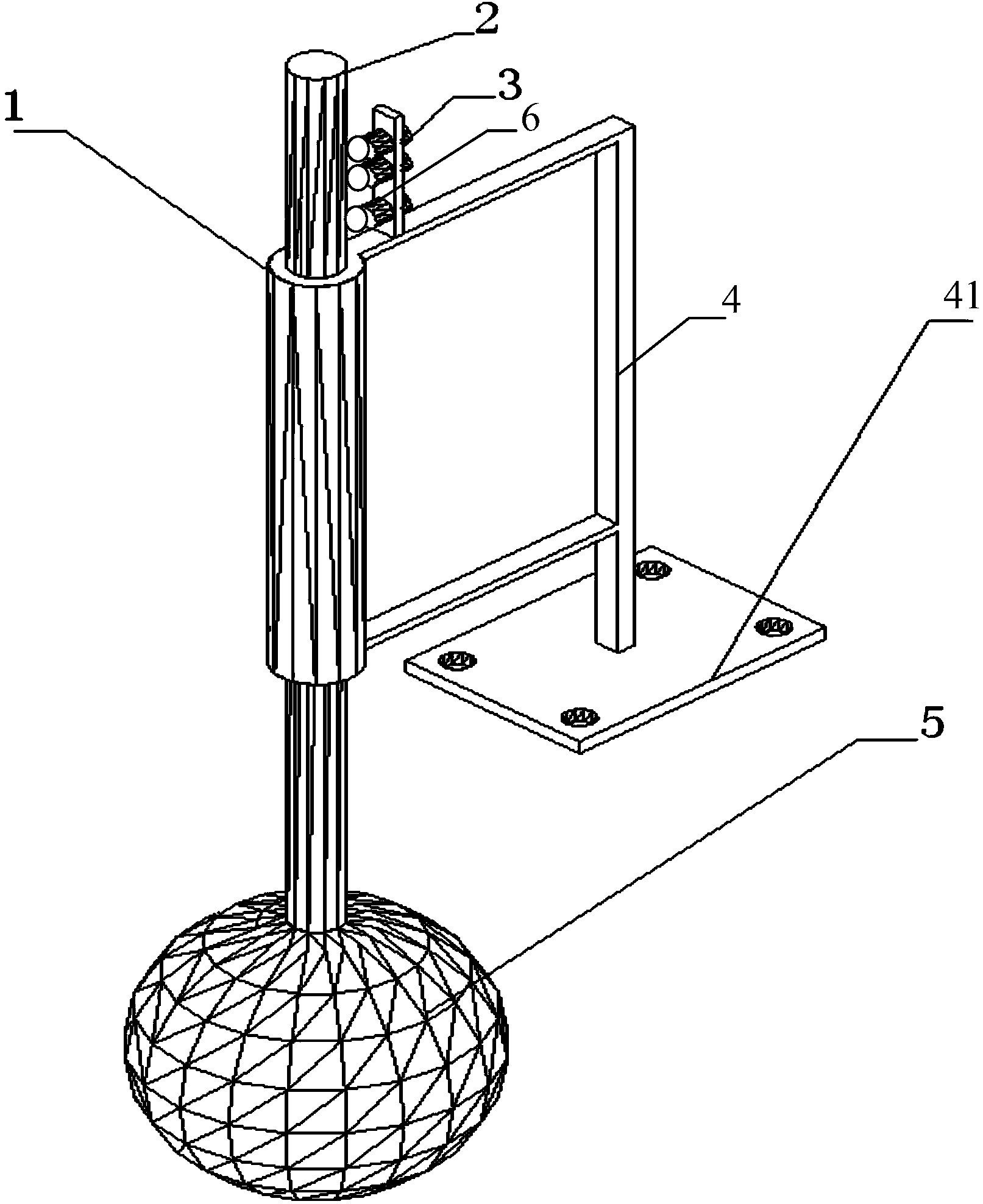

一种连铸地下室排污水动态限位装置，其包含：
限位支架，其一侧底部设有一块限位安装板，安装板通过螺栓连接于连铸 地下室水池的台阶上;
导向管，是一根圆管，其外壁一侧固定于所述限位支架的另一侧;
不锈钢浮球，是封闭的不锈钢圆球形壳体，置于所述连铸地下室水池的污 水中;
伸缩杆，是金属不锈钢圆杆，其长度大于所述导向管的长度，其一端固定 在所述不锈钢浮球上，另一端穿越所述导向管的管芯，所述导向管的管芯大于 伸缩杆的直径，相互之间留有间隙;
限位元件安装板，固定在所述限位支架顶部近伸缩杆的一侧;
数个限位元件，均是感应开关，按不同的高低位置安装在所述限位元件安 装板上，每个限位元件对应连接一台排水泵，所述伸缩杆随不锈钢浮球上下浮 动，其顶部接近一限位元件时，感应开关开启与其连接的一台排水泵。
所述限位元件采用3个。
所述限位元件采用电磁感应开关。
限位元件采用光电感应开关。
所述限位元件采用光电感应开关时，在所述限位支架顶部的一侧安装一块 与所述限位元件安装板平行的辅助安装板，并限位元件安装板与辅助安装板分 别处于所述伸缩杆的两侧，辅助安装板上安装数个与数个光电感应开关分别一 一对应的激光发射装置。
本实用新型的有益效果：
本连铸地下室排污水动态限位装置与现有装置相比，具有以下特点：
1)只是不锈钢浮球与污水接触，避免了限位元件直接接触污水，减弱了污 水对限位元件的腐蚀;
2)采用的不锈钢浮球，可以充分将液面高度传递给限位元件，使限位元件 准确、安全地动作;
3)装置中的导向杆1与伸缩杆2是有间隙的接触，使伸缩杆的活动具有极 大的自由度。
因此，本装置可广泛应用于连铸生产具有水系统控制的工序，结构简单， 具有实现排水安全、可靠的功能，防止设备被水淹没的事故发生。
