申请日2013.08.15
公开(公告)日2014.01.15
IPC分类号C02F9/04
摘要

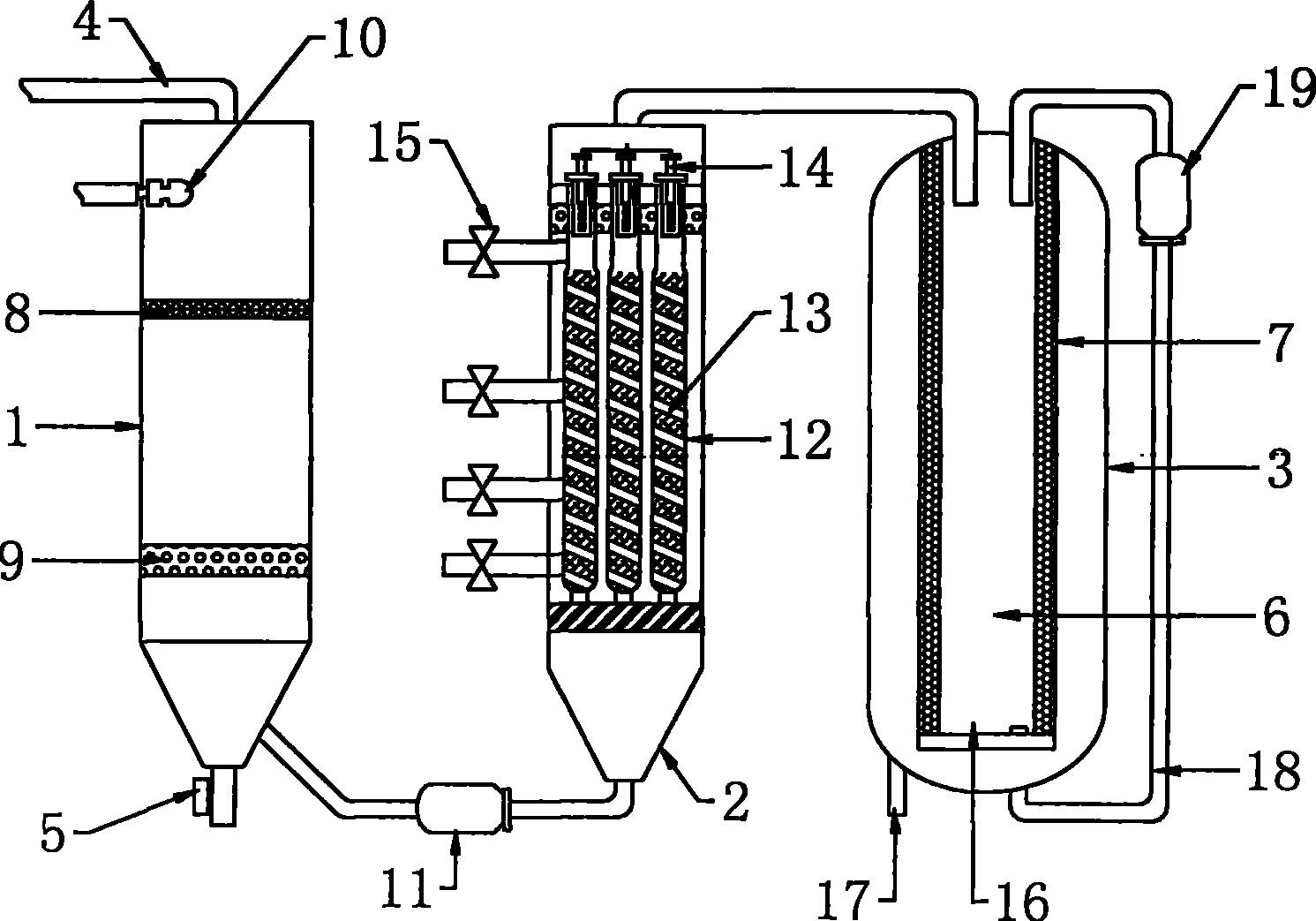

本实用新型涉及环保设备技术领域，尤其是制药废水一体化处理装置，包括絮凝净化池、生物质反应塔和超滤塔，所述絮凝净化池上端接入污水进管，底部设有排渣管，并通过输送管道连接生物质反应塔底部进水口，生物质反应塔顶端通过输送管道连接超滤塔进水口，超滤塔底部设有净水出口;絮凝净化池内部设有絮凝剂喷头、粗滤网和絮凝沉淀板;生物质反应塔为上向流式氧化吸附塔;超滤塔为内部中心设有超滤体芯柱，超滤体芯柱上套装有管状超滤膜。本实用新型结构设计合理，集成絮凝沉淀设备、光催化氧化的生物质吸附设备以及超膜过滤设备，实现对废水的一体化处理，安装施工方便，提高了净化效率，降低了环保成本，尤其适用于制药生产车间的废水处理。
权利要求书
1.制药废水一体化处理装置，包括絮凝净化池、生物质反应塔和超滤塔，其特征在于： 所述絮凝净化池上端接入污水进管，底部设有排渣管，并通过输送管道连接生物质反应塔底 部进水口，生物质反应塔顶端通过输送管道连接超滤塔进水口，超滤塔底部设有净水出口。
2.根据权利要求1所述的制药废水一体化处理装置，其特征在于：所述絮凝净化池内部 从上到下依次设有絮凝剂喷头、粗滤网和絮凝沉淀板，絮凝剂喷头设于污水进管进水口下缘， 絮凝净化池连通生物质反应塔的输送管道上安装有增压泵。
3.根据权利要求1所述的制药废水一体化处理装置，其特征在于：所述生物质反应塔为 上向流式氧化吸附塔，内部均匀排布有多根吸附柱，吸附柱外壁上环绕紫外光灯带，吸附柱 顶端设有吸附电磁铁。
4.根据权利要求1所述的制药废水一体化处理装置，其特征在于：所述超滤塔为两端为 外凸弧形结构的密闭壳体，内部中心设有超滤体芯柱，超滤体芯柱外部套装有管状的超滤膜， 超滤塔上设有净水反冲循环管道，净水反冲循环管道上安装有循环泵。
5.根据权利要求1所述的制药废水一体化处理装置，其特征在于：所述生物质反应塔的 外壁上从上到下依次设有四个取样口，四个取样口与同一根吸附柱连通。
说明书
制药废水一体化处理装置
技术领域
本实用新型涉及环保设备技术领域，尤其是制药废水一体化处理装置。
背景技术
近年来，随着各类医药化工及保健品制造业的迅速发展，制药废水的排放量也日益加 大，据不完全统计，我国医药工业废水年排放2×108～3×108t，对大多数制药企业来说，制 药废水是一种较难处理的工业废水，对环境安全及人类健康存在直接或潜在的危害。制药废 水成分复杂，色度深，毒性大，并且由于其行业的特殊性，可生化性较差，常规的污水厂水 处理工艺处理效率有限。并且废水中的抗生素等成分会抑制对水处理有益的微生物的生产， 破坏废水生化处理系统的良好运行。在制药废水处理的工程实践中，对于不易生化处理或单 经生化处理不能达标的废水，须采用其它方法进行处理，以改善废水的生化特征，使废水二 级生化处理更为有效，目前常用方法主要包括吸附法、高级氧化法和膜生物反应器法等。
三种常用的制药废水处理方法，都具有各自的优缺点。中国专(CN200910083685.X) 阐述了一种脉冲电絮凝-MBR处理制药废水的方法与装置，涉及调节池、电絮凝反应器、 化学氧化池、缺氧池和膜生物反应器，可有效降解制药废水中的有机物及氨氮污染物，但存 在耗能、电极板寿命有限等缺点;中国发明专利(CN201010222306.3)公开了一种深度处 理制药废水的方法，以掺硼金刚石膜电极为阳极，不锈钢为阴极，通过电化学氧化法深度处 理制药废水生物出水，该方法主要是针对已经过生化处理之后的废水，对于制药废水原水的 处理该方法具有一定的局限性;中国发明专利(CN200610076696.1)公布了一种介孔二氧 化硅膜及一种抗生素制药废水净化处理方法，对高浓度的抗生素制药废水进行处理，该发明 所涉及的介孔二氧化硅膜的制备需要严格控条件，在实际工业应用过程中受到一定限制，经 济性较差。
寻求一种工艺简单、处理效果好、二次污染小的制药废水处理设置，能够结合三种处理 方法的优势，以提高污水净化处理速度、避免对环境造成污染，同时安装施工成本小、收益 高的新型制药废水处理装置，成为目前所面临的技术难题。
实用新型内容
本实用新型的目的是为了克服上述技术缺点提供制药废水一体化处理装置，集成絮凝沉 淀、生物质吸附、超膜过滤，实现对废水的一体化处理。
本实用新型解决技术问题采用的技术方案为：制药废水一体化处理装置，包括絮凝净化 池、生物质反应塔和超滤塔，所述絮凝净化池上端接入污水进管，底部设有排渣管，并通过 输送管道连接生物质反应塔底部进水口，生物质反应塔顶端通过输送管道连接超滤塔进水口， 超滤塔底部设有净水出口。
絮凝净化池内部从上到下依次设有絮凝剂喷头、粗滤网和絮凝沉淀板，絮凝剂喷头设于 污水进管进水口下缘，絮凝净化池连通生物质反应塔的输送管道上安装有增压泵。
1
生物质反应塔为上向流式氧化吸附塔，内部均匀排布有多根吸附柱，吸附柱外壁上环绕 紫外光灯带，吸附柱顶端设有吸附电磁铁。
超滤塔为两端为外凸弧形结构的密闭壳体，内部中心设有超滤体芯柱，超滤体芯柱外部 套装有管状的超滤膜，超滤塔上设有净水反冲循环管道，净水反冲循环管道上安装有循环泵。
生物质反应塔的外壁上从上到下依次设有四个取样口，四个取样口与同一根吸附柱连通。
本实用新型所具有的有益效果是：本实用新型结构设计合理，集成絮凝沉淀设备、光催 化氧化的生物质吸附设备以及超膜过滤设备，实现对废水的一体化处理，安装施工方便，提 高了净化效率，降低了环保成本，尤其适用于制药生产车间的废水处理。
