申请日2013.08.15
公开(公告)日2014.01.15
IPC分类号C02F3/30
摘要
一种全气动式生活污水一体化处理装置，包括集水池、泥水混合池、SND反应池、三相分离池、出水槽、气动装置;集水池一侧设有气动提水器，SND反应池底部设有盘式曝气，三相分离池底部设有污泥气动回流管;所述气动装置包括储气柜、空压机，储气柜的进气端通过气控阀与空压机连接，出气端由主干管道后分为三条分支管道，第一条分支管道通过减压阀与集水池连接，第二条分支管道通过减压阀与SND反应池连接，第三条分支管道通过减压阀与三相分离池底部的污泥气动回流管连接。本实用新型一体化装备结构简单、控制部件少、检修、维护方便;同时，通过在同一系统内实现微生物硝化、反硝化反应，实现污水中有机物及氮的高效去除。
权利要求书

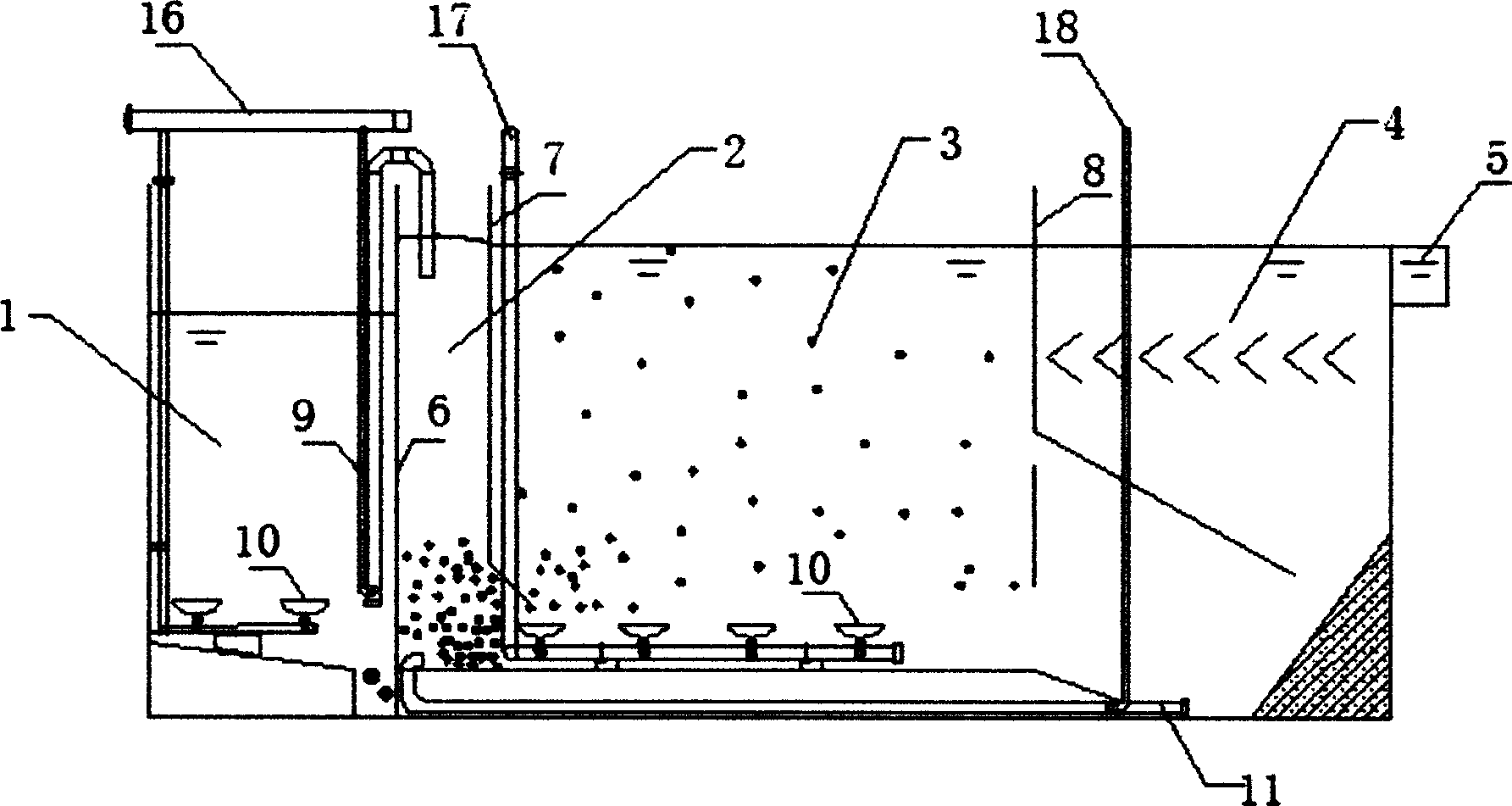

1.一种全气动式生活污水一体化处理装置，包括集水池、泥水混合池、SND 反应池、三相分离池、出水槽、气动装置;所述集水池、泥水混合池、SND反应 池、三相分离池、出水槽依次连接;其特征是，所述集水池底部呈一定坡度， 集水池一侧设有气动提水器，底部设有盘式曝气;所述的SND反应池底部前端 设有盘式曝气;所述的三相分离池底部设有气动污泥回流管;所述气动装置包 括储气柜、空压机，其中储气柜的进气端通过气控阀与空压机连接，出气端由 主干管道后分为三条分支管道，第一条分支管道通过减压阀与集水池底部的盘 式曝气管道和气动提水器连接，第二条分支管道通过减压阀与SND反应池连接， 第三条分支管道通过减压阀与三相分离池底部的污泥气动回流管连接，其中污 泥气动回流管与泥水混合池底部联通。
2.根据权利要求1所述的一种全气动式生活污水一体化处理装置，其特征 是，所述集水池与泥水混合池间设置有挡板，泥水混合池与SND反应池间设置 有折流板，泥水混合池底部与SND反应池联通，SND反应池与三相分离池间设置 有竖板，三相分离池内设有三相分离器。
说明书
一种全气动式生活污水一体化处理装置
技术领域
本实用新型涉及一种生活污水处理装置，属于水处理领域，具体为一种全 气动式生活污水一体化处理装置。
背景技术
随着中国农村经济的快速发展，农村生活污水已成为农村水环境恶化的主 要原因之一。中国农村污水具有排放总量很大，但作为个体而言，水量较小; 排放无规律;分散、面积广，缺乏完善的污水收集系统等特点。征对这一特点， 较为经济可行方法为将污水按照分区收集、单独分散进行处理。一体化生活污 水处理装置为分散式小规模生活污水处理开辟了一条新的途径。
一体化生活污水处理设备是一种模块化的污水生物处理设备，污水通过污 水提升泵进入模块化装置内，进行厌氧、好氧、缺氧一系列生物反应，进水经 过一系列生物反应后进行泥水分离，使污水得以净化。模块化装置内需设置机 械搅拌装置、污水提升泵、污泥回流泵等动力机械设备，这些动力机械设备需 要定期检修与维护。在实际运行过程中，通常将一体化生活污水处理设备埋在 地下或半地下，这样设备不占地表面积，设备上部可作为绿化地带、停车场、道 路等，具有占地面积小，环境噪声小等优点。但是，设备埋于地下，不利于一 体化装置内机械设备定期检修，尤其是设备出现故障后，不方便维修与部件更 换等。
实用新型内容
本实用新型所解决的技术问题在于提供一种全气动式生活污水一体化处理 装置，以解决上述背景技术中提出的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：
一种全气动式生活污水一体化处理装置，包括集水池、泥水混合池、SND反 应池、三相分离池、出水槽、气动装置;所述集水池、泥水混合池、SND反应池、 三相分离池、出水槽依次连接;所述集水池底部呈一定坡度，集水池一侧设有 气动提水器提升污水，底部设有盘式曝气进行水力搅拌;所述的三相分离池底 部设有气动污泥回流;所述气动装置包括储气柜、空压机，其中储气柜的进气 端通过气控阀与空压机连接，出气端由主干管道后分为三条分支管道，第一条 分支管道通过减压阀与集水池底部的盘式曝气管道和气动提水器连接，第二条 分支管道通过减压阀与SND反应池底部盘式曝气管道连接，第三条分支管道通 过减压阀与三相分离池底部的污泥气动回流管连接，其中污泥气动回流管回流 污泥至泥水混合池的底部。
进一步，所述集水池与泥水混合池间设置有挡板，泥水混合池与SND反应 池间设置有折流板，泥水混合池底部与SND反应池联通，SND反应池与三相分离 池间设置有竖板，三相分离池内设有三相分离器。
进一步，所述SND反应池底部前端设有盘式曝气，在曝气和气推作用下，SND 反应池水力始终保持流动态，在硝化菌、反硝化菌的作用下实现了良好的硝化、 反硝化效果以及高的COD去除。
有益效果
本实用新型采用气动提升方式代替模块化装置内机械搅拌装置、污水提升 泵、污泥回流泵等机械动力设备以及曝气系统中鼓风机压缩空气，集模块化装 置所需动力源于一体，使得模块化装置内部无动力机械维修部件，实现一体化 装备结构简单、控制部件少、检修、维护方便。同时，本实用新型通过在同一 系统内实现微生物硝化、反硝化反应，实现污水中有机物及氮的高效去除。
