申请日2013.09.16
公开(公告)日2014.03.19
IPC分类号F23G7/00; F23G7/06
摘要
本实用新型所涉及的是一种用于污泥炭化尾气焚烧处置的热风炉，在焚烧处理污泥炭化尾气的基础上，还能焚烧处理从污泥炭化尾气中提取出来的废轻焦油以及其它废油，仅在启炉或烟气温度不足时添加少量的辅助燃料。此外，焚烧所产生的高温烟气还可用作污泥炭化处置的热源，真正做到污泥的资源化处置。该设备可减少焚烧产生的二次污染，实现环保、节能、安全而又可靠地运行。
权利要求书
1.污泥炭化尾气焚烧热风炉，其主要特征为：其是由热风炉、焚烧系统、控制系统和维护系统组成;热风炉是由炉体(10)、炉膛(18)、间壁墙(17)、烟道进口(14)、烟道(15)和烟道出口接管(9)组成;焚烧系统是由炭化尾气烧嘴(7)、空气进口接管(4)、脉冲点火器(5)、火焰探测器(11)、废油燃烧器(12)和辅助燃料燃烧器(1)组成;控制系统是由烟道进口温度传感器(2)、烟道出口温度传感器(8)、安全防爆阀(6)和观火孔(3)组成;维护系统是由人孔(16)和集尘室(13)组成。

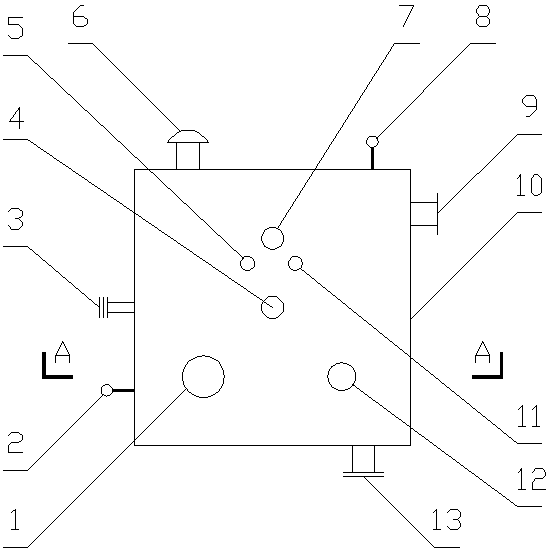

2.根据权利要求1所述的污泥炭化尾气焚烧热风炉，其特征还在于：其正面炉体(10)为方形，分别装有辅助燃料燃烧器(1)、空气进口接管(4)、脉冲点火器(5)、炭化尾气烧嘴(7)、火焰探测器(11)和废油燃烧器(12);左侧炉体(10)装有烟道进口温度传感器(2)和观火孔(3)，右侧炉体(10)装有烟气出口接管(9)，顶部装有安全防爆阀(6)和烟道出口传感器(8)，底部装有集尘室(13)。
3.根据权利要求1所述的污泥炭化尾气焚烧热风炉，其特征还在于：其炉体(10)的结构为长方形，中间为炉膛(18)，上部为烟道(15)，在烟道(15)和炉膛(18)之间有间壁墙(17)，在烟道侧炉体(10)上装有人孔(16)。
4.根据权利要求1所述的污泥炭化尾气焚烧热风炉，其特征还在于：在间壁墙(17)的左下角，为烟道进口(14)。
说明书
污泥炭化尾气焚烧热风炉
技术领域
本实用新型所涉及的是一种焚烧热风炉，是用于污泥炭化尾气和废油的焚烧处理，并为污泥炭化处置提供热风的设备，属节能环保领域。
背景技术
在市政污泥和工业污泥的炭化处置过程中，需要大量的热量，高温烟气作为污泥炭化处置的热源之一，亦被广泛地应用，但目前尚无此类产生高温烟气的热风炉。一般是将污泥炭化尾气净化处理后，直接在炭化炉中焚烧处理。但由于这种炭化尾气的热值较低，致使烟气温度较低，焚烧处理不彻底，达不到相应的国家或是行业标准;还有，污泥炭化尾气经净化处理后，还产生一部分废焦油，其与凝结水混合后作为废水排出。废焦油中的废轻焦油在加剧了后续污水处理负荷的同时，其作为一种燃料资源也被浪费了;再有就是，仅靠焚烧处理污泥炭化尾气所产生的热量，还不能满足污泥炭化所需要的热量，势必还要再添加较多的辅助燃料。
发明内容
本实用新型的目的是提供一种用于污泥炭化尾气焚烧处理的热风炉，在焚烧处理污泥炭化尾气的基础上，还能焚烧处理从污泥炭化尾气中提取出来的废轻焦油以及其它废油，仅在启炉或烟气温度不足时添加少量的辅助燃料。此外，焚烧所产生的高温烟气还可用作污泥炭化的热源，真正做到污泥的资源化处置。该设备可减少焚烧产生的二次污染，实现环保、节能、安全而又可靠地运行。
实现上述目的的技术方案是：在启炉时，先打开辅助燃料燃烧器，使炉膛中的温度逐渐升高。当炉膛中的烟气温度升高到850℃以上时，再分别打开炭化尾气烧嘴和废油燃烧器，所产生的高温烟气用于污泥炭化处置。随着污泥炭化时间的延长，炭化尾气的产量和热值在逐渐升高，此时烟气的温度也会逐渐升高。当烟气的温度接近900℃时，就可通过减少甚至完全停止辅助燃料的添加量，来使烟气温度保持在850～900℃之间。如烟气温度持续增高、超过900℃时，还可通过增加空气的通入量，使烟气的温度下降。为保证炭化尾气和废油能够焚烧处理的比较彻底，从炉膛中排出的高温烟气还要在850℃以上、保持2秒钟以上。经保温和绝热处理的焚烧热风炉，其炉体的外表面温度应低于50℃。
本实用新型是由热风炉、焚烧系统、控制系统和维护系统组成。热风炉是由炉体、炉膛、间壁墙、烟道进口、烟道和烟道出口接管组成;焚烧系统是由炭化尾气烧嘴、空气进口接管、脉冲点火器、火焰探测器、废油燃烧器和辅助燃料燃烧器组成;控制系统是由烟道进口温度传感器、烟道出口温度传感器、安全防爆阀和观火镜组成;维护系统是由人孔和集尘室组成。
采用上述技术方案的有益效果是：1、环保。将净化后的污泥炭化尾气进行焚烧处理，不会对环境造成污染;从污泥炭化尾气净化处理后，提取出来的废轻焦油和其它废油，亦进行焚烧处理，减少了环境污染;焚烧产生的高温烟气在大于850℃的温度下、停留2秒钟以上，满足了相应的国家标准和行业标准。2、节能。在对净化后的污泥炭化尾气、废轻焦油和其它废油进行焚烧处理的同时，所产生的高温烟气还可作为污泥炭化处置的热源，可相应地减少辅助燃料的用量。3、安全。除辅助燃料燃烧器和废油燃烧器均有安全防灭火措施外，污泥炭化尾气烧嘴边上还有火焰探测器和脉冲点火器。如因压力不足造成烧嘴灭火，火焰探测器可及时将信号发送到控制室，同时启动脉冲点火器点火。还有，在热风炉顶设置安全防爆阀，炉体装有人孔、观火镜和集尘室，也可保障热风炉安全而又可靠地运行。
