申请日2013.08.15
公开(公告)日2014.03.12
IPC分类号F23J1/06
摘要
本实用新型公开了一种锅炉废水回收装置，包括湿式除尘器，除渣机;所述除渣机内设有水封槽，所述湿式除尘器与所述除渣机之间设有溢水箱;所述湿式除尘器的排水口与所述溢水箱的入水口相连接;所述溢水箱的出水口与所述除渣机内的水封槽入水口相连接。该锅炉废水回收装置结构紧凑，使用方便，可使湿式除尘器中的废水得以回收利用至除渣机内，一方面实现锅炉废水的循环利用，另一方面消除除渣机水封槽溢水带来的麻烦，具有十分广阔的市场前景。
权利要求书
1.一种锅炉废水回收装置，包括湿式除尘器，除渣机;所述除渣机内设 有水封槽，其特征在于，所述湿式除尘器与所述除渣机之间设有溢水箱;所述 湿式除尘器的排水口与所述溢水箱的入水口相连接;所述溢水箱的出水口与所 述除渣机内的水封槽入水口相连接。
2.根据权利要求1所述的锅炉废水回收装置，其特征在于，所述溢水箱 的出水口设于所述溢水箱箱体的下部。
3.根据权利要求1所述的锅炉废水回收装置，其特征在于，所述溢水箱 与所述湿式除尘器之间设有集水箱;所述集水箱内设有水泵;所述湿式除尘器 的排水口与所述集水箱的入水口连接;所述集水箱的出水口与所述溢水箱的入 水口连接。
4.根据权利要求3所述的锅炉废水回收装置，其特征在于，所述集水箱 的入水口上方设有过滤器。
5.根据权利要求3所述的锅炉废水回收装置，其特征在于，所述集水箱 内设有浮球阀。
6.根据权利要求3-5任一所述的锅炉废水回收装置，其特征在于，所述 湿式除尘器与所述集水箱之间设有蓄水池;所述湿式除尘器的排水口与所述蓄 水池的入水口连接;所述蓄水池的出水口设于池壁上并与所述集水箱的入水口 连接;所述蓄水池的出水口上设有阀门。
7.根据权利要求6所述的锅炉废水回收装置，其特征在于，所述蓄水池 的出水口沿其所在池壁下方设有第二级出水口;所述第二级出水口上设有阀门 并与所述集水箱入水口连接。
8.根据权利要求7所述的锅炉废水回收装置，其特征在于，所述第二级 出水口沿其所在池壁下方设有第三级出水口;所述第三级出水口上设有阀门并 与所述集水箱入水口连接。
说明书
一种锅炉废水回收装置
技术领域
本实用新型涉及锅炉技术领域，特别是一种锅炉废水回收装置。
背景技术
随着我国重工业水平的不断提高和进步，锅炉作为一种化工、冶金、能 源、石油等领域的必要技术设备，也在随工业生产的需要不断改进和优化，尽 管锅炉设备的热效率等技术性能在不断进步，但由于受到煤炭品位的限制或出 于节约成本的考虑，锅炉会不可避免的燃烧一些劣质煤炭，劣质煤炭灰分较大， 其中硫等有害元素含量较高，在燃烧过程中会产生大量有害粉尘和炉渣。为了 保护锅炉正常运行以及生态环境，锅炉内的粉尘和炉渣必须用相关的锅炉辅助 设备统一集中清理。
目前，对于锅炉内产生的粉尘，常采用湿式除尘器处理。湿式除尘器主 要工作原理是使液体(一般是水)通过水浴或喷淋等方式与粉尘密切接触，利 用水滴和粉尘颗粒的惯性碰撞及其他作用捕集粉尘颗粒，以达到净化粉尘的效 果，拥有除尘效率高、占地面积小等优点。但由于湿式除尘器主要是通过水来 除尘，因此在使用过程中会产生大量废水，若直接排放会对环境造成较大污染。
对于锅炉内产生的炉渣，目前常采用除渣机进行炉渣的运输和清理，比 较常见的除渣机为框链式刮板除渣机，其在工作时，通过除渣机箱体底部的转 动链条和刮板将炉渣运送出排渣口，特别地，对于一些温度较高的炉渣，通常 采用湿式除渣法除渣，其工作原理主要是在除渣机内设计一层水封槽，当高温 炉渣落入水封槽内后，经水冷却，温度得到有效降低，但当大量炉渣落入水封 槽内后，水封槽内的水往往会大量溢出，不仅浪费，还不便于清理。
因此，如何提供一种锅炉废水回收装置，使得湿式除尘器中的废水得以 回收利用至除渣机内，一方面实现锅炉废水的循环利用，另一方面消除除渣机 水封槽溢水带来的麻烦，从而达到节约生产中的耗水量并保护生态环境的效 果，是本领域所需解决的技术问题。
实用新型内容
本实用新型的目的是提供一种锅炉废水回收装置，该装置结构紧凑，使 用方便，可使湿式除尘器中的废水得以回收利用至除渣机内，一方面实现锅 炉废水的循环利用，另一方面消除除渣机水封槽溢水带来的麻烦。
为实现上述目的，本实用新型提供了一种锅炉废水回收装置，包括湿式 除尘器，除渣机;所述除渣机内设有水封槽，所述湿式除尘器与所述除渣机 之间设有溢水箱;所述湿式除尘器的排水口与所述溢水箱的入水口相连接; 所述溢水箱的出水口与所述除渣机内的水封槽入水口相连接。
优选地，所述溢水箱的出水口设于所述溢水箱箱体的下部。
优选地，所述溢水箱与所述湿式除尘器之间设有集水箱;所述集水箱内 设有水泵;所述湿式除尘器的排水口与所述集水箱的入水口连接;所述集水 箱的出水口与所述溢水箱的入水口连接。
优选地，所述集水箱的入水口上方设有过滤器。
优选地，所述集水箱内设有浮球阀。

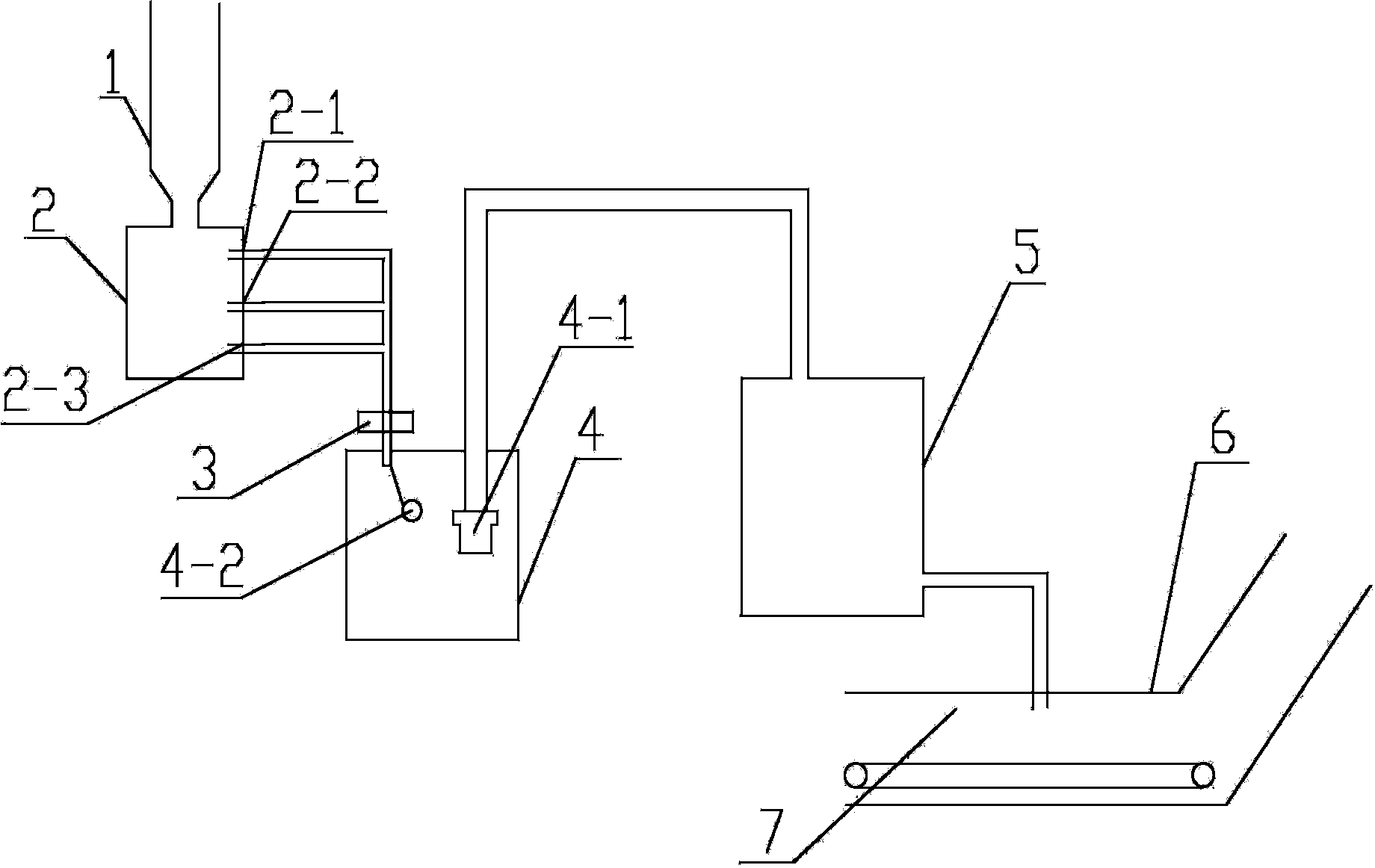

优选地，所述湿式除尘器与所述集水箱之间设有蓄水池;所述湿式除尘 器的排水口与所述蓄水池的入水口连接;所述蓄水池的出水口设于池壁上并 与所述集水箱的入水口连接;所述蓄水池的出水口上设有阀门。
优选地，所述蓄水池的出水口沿其所在池壁下方设有第二级出水口;所 述第二级出水口上设有阀门并与所述集水箱入水口连接。
优选地，所述第二级出水口沿其所在池壁下方设有第三级出水口;所述 第三级出水口上设有阀门并与所述集水箱入水口连接。
本实用新型所提供的锅炉废水回收装置，结构紧凑、使用方便。湿式除 尘器的废水可回收至溢水箱内，并通过溢水箱将水进一步排入水封槽用来冷 却炉渣，当水封槽内的水因炉渣掉落而溢出时，可回流至溢水箱内，当槽内 缺水时，再次通过溢水箱补水，如此循环往复，从而将锅炉废水有效回收利 用，减少了除渣机除渣时的耗水量，并解决其水封槽溢水的问题。溢水箱与 湿式除尘器之间增设的蓄水池和集水箱以及其上设置的水阀、水泵等装置， 可起到对废水回收流量的控制。
