申请日2013.09.14
公开(公告)日2014.03.12
IPC分类号B01D36/02
摘要
本实用新型涉及一种硝酸铵废水处理用精滤器，包含精滤器筒体、进水口、出水口。所述硝酸铵废水处理用精滤器包含有第一级过滤装置、第二级过滤装置、第三级过滤装置;所述第一级过滤装置由纤维球组成;所述第二级过滤装置由线绕滤芯组成;所述第三级过滤采用聚丙烯熔喷纤维;所述一、二、三级过滤装置由上之下依次安置在精滤器筒体内部;所述硝酸铵废水处理用精滤器内部设有反冲洗装置;采用三级过滤装置，可以有效过滤硝酸铵废水中的各类杂质，确保经过滤后的滤液中杂质，提高了精滤器的过滤性能。
权利要求书

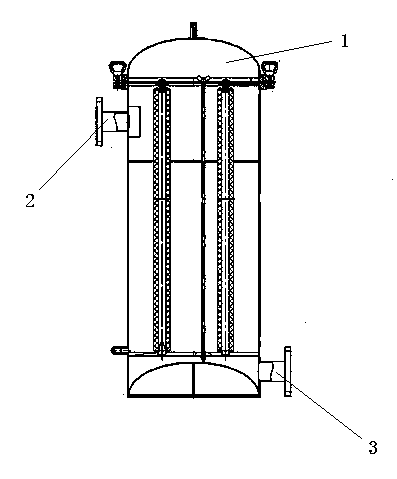

1.一种硝酸铵废水处理用精滤器，包含精滤器筒体(1)、进水口(2)、出水口(3)，其特征在于，所述硝酸铵废水处理用精滤器包含有第一级过滤装置(4)、第二级过滤装置(5)、第三级过滤装置(6);所述第一级过滤装置(4)由纤维球(7)构成;所述第二级过滤装置(5)由线绕滤芯(8)构成;所述第三级过滤装置(6)由聚丙烯熔喷纤维(9)构成;所述一、二、三级过滤装置由上之下依次安置在精滤器筒体(1)内部;所述硝酸铵废水处理用精滤器筒体(1)上设置有反冲洗装置(10)。
2.照权利要求1所述的硝酸铵废水处理用精滤器，其特征在于所述第一级过滤装置(4)包含有多个纤维球(7);所述多个纤维球(7)相互穿插，每个纤维球(7)上均包含有多个滤层孔;所述滤层孔孔隙沿水流方向逐渐减小。
3.按照权利要求1或2所述的硝酸铵废水处理用精滤器，其特征在于所述纤维球(7)采用橡胶环进行捆扎;
按照权利要求1所述的硝酸铵废水处理用精滤器，其特征在于，所述线绕滤芯(8)过滤孔孔径内小外大。
4.按照权利要求1所述的硝酸铵废水处理用精滤器，其特征在于，所述聚丙烯熔喷纤维(9)安置在熔喷纤维过滤板(11)上，所述过滤板周边设有阻滤板(12)。
5.按照权利要求1或4所述的硝酸铵废水处理用精滤器，其特征在于，所述过滤板表面设有除菌滤膜。
说明书
一种硝酸铵废水处理用精滤器
技术领域
本实用新型涉及一种过滤装置，尤其是一种硝酸铵废水处理用精滤器。
背景技术
硝酸铵生产过程中,由稀硝酸带入的水分在中和、蒸发及结晶过程中以二次蒸汽的形式排出,形成的工艺冷凝液成为硝酸铵生产的主要污水源。这些冷凝液若直接排放会使污水中氨氮含量严重超标,如直接送回硝酸吸收塔回用又不利于生产安全,并且不能全部回用。由于缺乏有效的治理措施,为了实现达标排放,一些硝酸厂采用兑水稀释的办法来降低氨氮浓度。新修订的地方和行业污水排放标准都相继提高了氨、氮标准,并对污染物的排放限值、水污染物基准排水量和排放浓度做了相应规定,硝酸铵冷凝液的治理及回收利用成为硝酸铵生产企业亟待解决的难题。同时，目前的废水回收工艺中对硝酸铵冷凝液的过滤依旧存在缺陷。
实用新型内容
本发明要解决的技术问题是提供一种精滤器，可以有效的针对硝酸铵废水中的物质进行过滤，同时确保过滤器具有较长的使用寿命。
为解决上述技术问题，本实用新型涉及一种硝酸铵废水处理用精滤器，包含精滤器筒体、进水口、出水口。所述硝酸铵废水处理用精滤器包含有第一级过滤装置、第二级过滤装置、第三级过滤装置;所述第一级过滤装置由纤维球组成;所述第二级过滤装置由线绕滤芯组成;所述第三级过滤装置采用聚丙烯熔喷纤维;所述一、二、三级过滤装置由上之下依次安置在精滤器筒体内部;所述硝酸铵废水处理用精滤器内部设有反冲洗装置。
作为本实用新型的一种改进，所述第一级过滤装置包含有多个纤维球;所述多个纤维球相互穿插，每个纤维球上均包含有多个滤层孔;所述滤层孔孔隙沿水流方向逐渐减小。所述纤维球采用橡胶环进行捆扎。所述线绕滤芯过滤孔径内小外大。
作为本实用新型的另一种改进，所述聚丙烯熔喷纤维安置在熔喷纤维过滤板上，所述过滤板周边设有阻滤板。所述过滤板表面设有除菌滤膜。
相比于现有技术，本实用新型具有如下优点：
1) 采用三级过滤装置，可以有效过滤硝酸铵废水中的各类杂质，确保经过滤后的滤液中杂质，提高了精滤器的过滤性能;
2) 纤维球滤层孔孔隙沿水流方向逐渐减小，可以提高过滤滤速，从而提高工作效率;
3) 采用线绕滤芯过滤，过滤精度高、压差小、流量大、纳污量大、使用寿命长;过滤孔径内小外大，可使其具有良好的深层过滤效果;
4) 将聚丙烯熔喷纤维安置在熔喷纤维过滤板上，可以确保聚丙烯熔喷纤维的稳定性，从而使得其过滤性能有所提高;在过滤板四周设置阻滤板，可以避免滤液未经过滤就通过过滤装置;在过滤板表面设置除菌滤膜，可以减少滤液中的细菌含量。
