申请日2013.08.13
公开(公告)日2014.03.05
IPC分类号D06F39/08
摘要

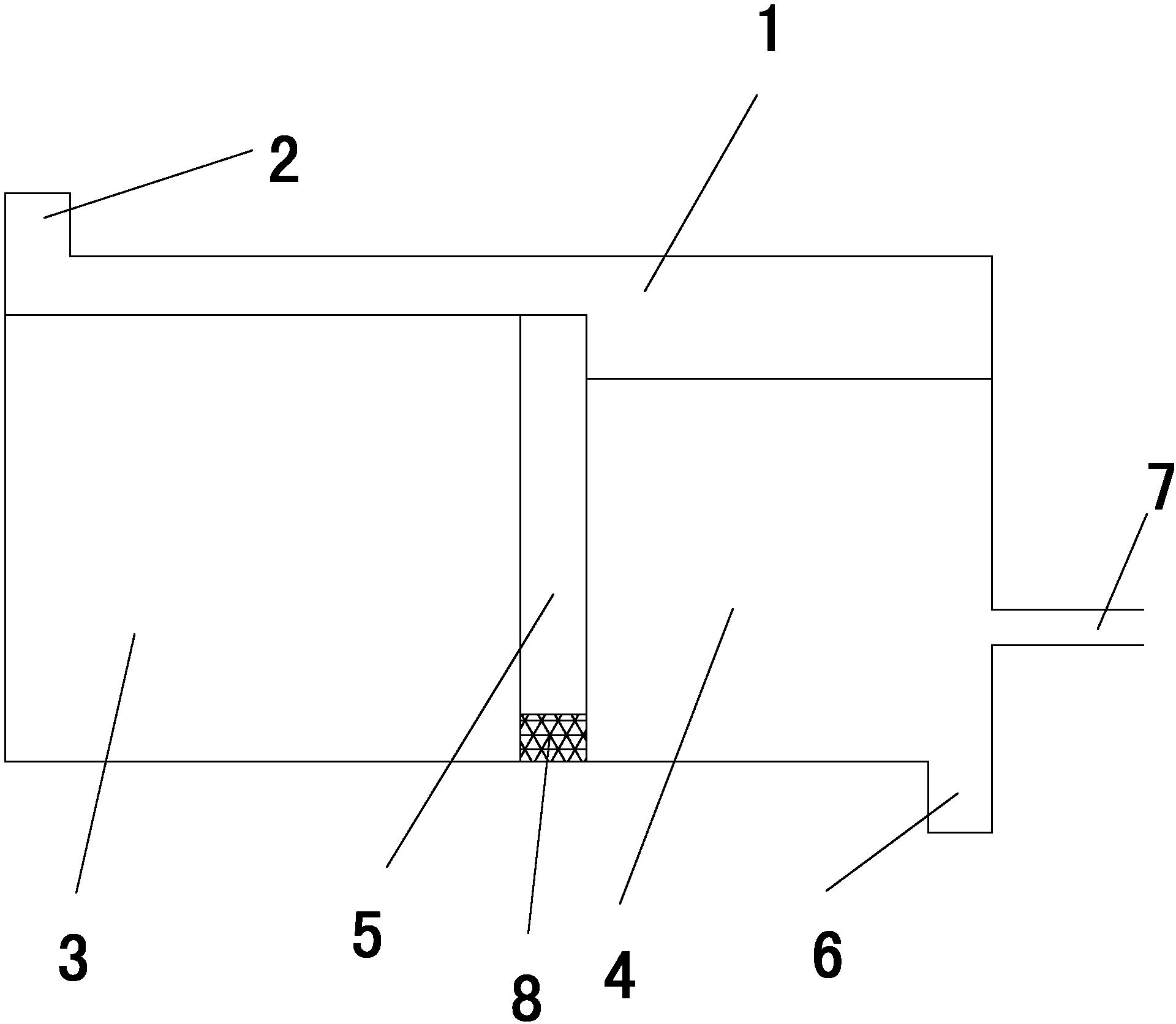

本实用新型公开了一种洗衣机废水再利用水箱。本实用新型包括水箱，所述水箱内设置有沉淀池若干，所述沉淀池分为一级沉淀池，二级沉淀池，所述一级沉淀池连通洗衣机排水口，所述一级沉淀池进水处设置有滤网，所述一级沉淀池通过净化装置连通二级沉淀池，所述二级沉淀池设置有出水口，所述出水口连接马桶水箱，所述二级沉淀池上设置有水龙头，所述二级沉淀池底部设置有清淤口，所述清淤口对应的一级沉淀池设置有清淤阀，所述清淤口连通下水管道，结构简单，使用方便，适于大规模生产，减轻了实验中的工作量。
权利要求书
1.一种洗衣机废水再利用水箱，其特征在于：包括水箱(1)，所述水箱 (1)内设置有沉淀池若干，所述沉淀池分为一级沉淀池(3)，二级沉淀池(4)， 所述一级沉淀池(3)连通洗衣机排水口，所述一级沉淀池(3)进水处(2) 设置有滤网，所述一级沉淀池(3)通过净化装置(5)连通二级沉淀池(4)， 所述二级沉淀池(4)设置有出水口(7)，所述出水口(7)连接马桶水箱(1)， 所述二级沉淀池(4)上设置有水龙头，所述二级沉淀池(4)底部设置有清 淤口(6)，所述清淤口(6)对应的一级沉淀池设置有清淤阀(8)，所述清淤 口(6)连通下水管道。
2.根据权利要求1所述的一种洗衣机废水再利用水箱，其特征在于：所 述的滤网可进行抽拉拆卸。
3.根据权利要求1所述的一种洗衣机废水再利用水箱，其特征在于：所 述的水箱(1)顶盖通过合页与水箱(1)铰接。
4.根据权利要求1所述的一种洗衣机废水再利用水箱，其特征在于：所 述的水龙头下部可设置洗涮池。
5.根据权利要求1所述的一种洗衣机废水再利用水箱，其特征在于：所 述的出水口(7)设置有滤网。
说明书
一种洗衣机废水再利用水箱
技术领域
本实用新型涉及环保家居领域，尤其涉及一种洗衣机废水再利用水箱。
背景技术
洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器。按其额定洗涤 容量分为家用和集体用两类。中国规定洗涤容量在6千克以下的属于家用洗 衣机：家用洗衣机主要由箱体、洗涤脱水桶(有的洗涤和脱水桶分开)、传动 和控制系统等组成，有的还装有加热装置。洗衣机一般专指使用水作为主要 的清洗液体，有别于使用特制清洁溶液，及通常由专人负责的干洗。由于洗 衣机耗水量较大，比较浪费，不环保，而且洗衣机内的水也不能直接使用， 因此出现了很多可以循环利用洗衣机废水的装置，但目前已经公开的再利用 水箱结构过于复杂，清洗比较麻烦，不实用。
因此，可见目前所使用的水循环利用装置，皆存在着结构复杂，不便于 清洗问题，所以有必要提供一种洗衣机废水再利用水箱，以解决现有技术所 存在的问题。
实用新型内容
本实用新型提供了一种洗衣机废水再利用水箱，用以解决现有技术中 的问题，本实用新型结构简单，方便实用。
本实用新型是通过下述技术方案来解决上述技术问题的：
一种洗衣机废水再利用水箱，包括水箱，所述水箱内设置有沉淀池若干， 所述沉淀池分为一级沉淀池，二级沉淀池，所述一级沉淀池连通洗衣机排水 口，所述一级沉淀池进水处设置有滤网，所述一级沉淀池通过净化装置连通 二级沉淀池，所述二级沉淀池设置有出水口，所述出水口连接马桶水箱，所 述二级沉淀池上设置有水龙头，所述二级沉淀池底部设置有清淤口，所述清 淤口对应的一级沉淀池设置有清淤阀，所述清淤口连通下水管道。
所述的滤网可进行抽拉拆卸。
所述的水箱顶盖通过合页与水箱铰接。
所述的水龙头下部可设置洗涮池。
所述的出水口设置有滤网。
与现有技术相比，本实用新型的有益效果在于：
本实用新型采用设置过滤水箱的方式，对洗衣机流出的水层层过滤，并 储存起来再利用，冲马桶，涮洗拖把等，并通过清淤口和清淤阀进行水箱清 洗，结构简单，使用方便，适于广泛推广使用。
