申请日2013.08.10
公开(公告)日2015.02.11
IPC分类号F16K11/10
摘要
本发明公开了一种多路水处理阀的流量控制装置，它是在由上阀杆与下阀片连接构成的阀芯体内至少设有一个容水腔;在所述容水腔底部的下阀片端面上设有进、出水通孔。通过在所述阀芯体内增设了容水腔，工作时，利用所述容水腔对进入其腔内的水流进行水量充足地容积蓄水，并通过输进水流的连续进入将所述容水腔内存积的蓄水，直接通过容水腔底部下阀片上的出水孔源源不断地返流输出。同现有技术相比，有效地增大了水流量的输出，明显地减少了水流经阀芯体进、出水孔上的转角阻力，满足了生产厂家对水处理装置要求输出的水流量。
权利要求书

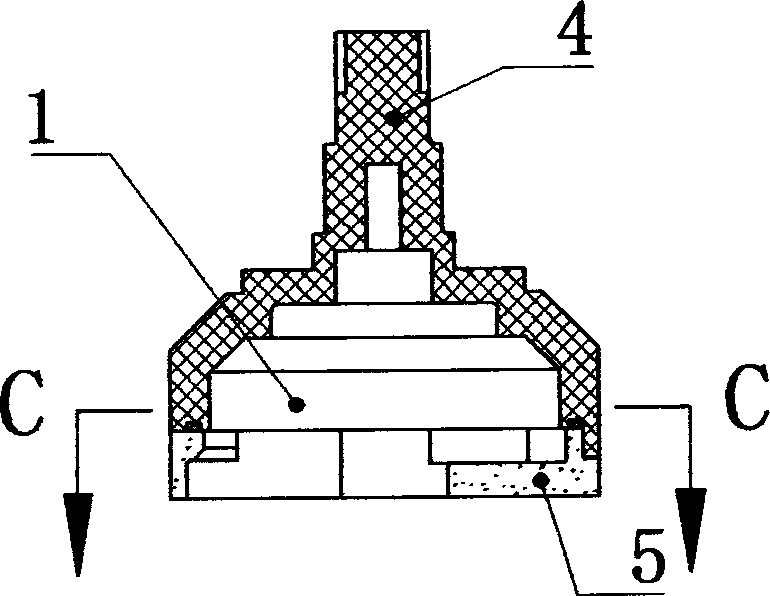

1.一种多路水处理阀的流量控制装置，其特征在于：在由上 阀杆(4)与下阀片(5)连接构成的阀芯体内至少设有一个容水腔 (1);在所述容水腔底部的下阀片(5)端面上设有进、出水通孔 (2、3)。
2.根据权利要求1所述的一种多路水处理阀的流量控制装置， 其特征在于：所述上阀杆(4)与所述下阀片(5)是通过铸造或 注塑直接连成阀芯体。
3.根据权利要求1所述的一种多路水处理阀的流量控制装置， 其特征在于：所述上阀杆(4)与所述下阀片(5)是通过镶嵌连 接构成阀芯体。
4.根据权利要求1或2或3所述的一种多路水处理阀的流量 控制装置，其特征在于：在所述阀芯体内设有两个容水腔(1)。
5.根据权利要求1或2或3所述的一种多路水处理阀的流量 控制装置，其特征在于：在所述阀芯体内设有三个容水腔(1)。
说明书
一种多路水处理阀的流量控制装置
(一)技术领域：本发明涉及水处理装置的部件;具体涉及一种多路水处 理阀的流量控制装置。
(二)背景技术：现有技术中，人们用于生活或生产中的水处理装置，其 控制水流量的阀芯，通常是由上、下阀片的端面直接对合连接密封构成。 工作时，通过控制上、下阀片端面上分别设有的进、出水孔对应转向连通， 来实现水流的转向输进和转向输出。其存在不足：一是水流在进行转向输 进和转向输出的流通过程中，在所述上、下阀片设有进、出水孔的端面对 合连接之间，没有对输进的水流进行容水存积的空腔，明显地降低了水流 量的输出;二是水流经过所述进、出水孔的转向输进和转向输出，受所述 上、下阀片进、出水孔上转角阻力的影响，也造成了输出水流量的明显减 少。上述两种严重的不足，满足不了生产厂家对水处理装置要求输出的水 流量。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提供 一种多路水处理阀的流量控制装置，旨在满足生产厂家对水处理装置要求 输出的水流量。
为实现上述目的，本发明的技术方案是这样实现的，这种多路水处理 阀的流量控制装置，它是在由上阀杆与下阀片连接构成的阀芯体内至少设 有一个容水腔;在所述容水腔底部的下阀片端面上设有进、出水通孔。
实施上述技术方案时，本发明所述上阀杆与所述下阀片是通过铸造或 注塑直接连成阀芯体。
实施上述技术方案时，本发明所述上阀杆与所述下阀片是通过镶嵌连 接构成阀芯体。
实施上述技术方案时，本发明通常是在所述的阀芯体内设有两个或三 个容水腔。
本发明通过在上述阀芯体内增设了容水腔，工作时，利用所述容水腔 对进入其腔内的水流进行水量充足地容积蓄水，并通过输进水流的连续进 入将所述容水腔内存积的蓄水，直接从容水腔底部下阀片上的出水孔源源 不断地返流输出。同现有技术相比，有效地增大了水流量的输出，明显地 减少了水流经阀芯体进、出水孔上的转角阻力，满足了生产厂家对水处理 装置要求输出的水流量。
