申请日2013.09.10
公开(公告)日2013.12.11
IPC分类号C02F9/14; C02F103/30; C02F11/12
摘要
本发明化纤废水再利用处理技术领域，该发明的设备包括格栅、收集池、沉淀池、曝气调节池、鼓风机、ET-QYH处理装置、气浮成套设备、A/O生化池、MBR池、第一储水池、超滤系统、RO系统、第二储水池、污泥沉淀池、污泥脱水系统、一级提升泵和二级提升泵。这种水处理技术装置由于集多种物理化学作用于一体，因而具有高效、快速、投资省、占地面积小、运转费用低、适用范围广、能同时去除多种无机和有机物等特点，同时具有投资少，处理工艺简单可行，处理效率高，水回用率高，处理成本低等优点。
权利要求书
1.一种化纤连续纺废水再利用的处理设备，所述处理设备包括格栅、收集池、沉淀池、曝气调节池、气浮成套装置、A/O生化池、MBR池、超滤系统、第一储水池和第二储水池，其特征在于：所述处理设备还包括ET-QYH处理装置和RO系统。
2.根据权利要求1所述的处理设备，其特征在于：所述格栅收集池、沉淀池、曝气调节池、ET-QYH处理装置、气浮成套装置、A/O生化池、MBR池、第一储水池、超滤系统、RO系统和第二储水池依次相连;所述处理设备还包括鼓风机，鼓风机连接曝气调节池和A/O生化池;所述A/O生化池和MBR池用废水可环流的连接方式连接。
3.根据权利要求1所述的处理设备，其特征在于：所述收集池内设有一级提升泵，所述曝气调节池内设有二级提升泵和微纳米推流曝气机。
4.根据权利要求1所述的处理设备，其特征在于：所述ET-QYH处理装置为提高废水可生化性处理装置，其中设置填充料，填充料是由硫酸亚铁、硫酸铁和聚丙烯肽胺混合而成，三者的重量比为1：1：0.5。
5.根据权利要求1所述的处理装置，其特征在于：所述气浮成套装置可添加碱、聚合氯化铝及PAM。
6.根据权利要求1所述的处理装置，其特征在于：所述处理装置还包括污泥浓缩池同时与沉淀池和MBR池连接，其中的污泥经泵的作用打入污泥浓缩池，再进入污泥脱水机进行机械脱水，产生泥饼作为固态垃圾送入垃圾场填埋;所述的污泥浓缩池和污泥脱水系统的上清液回流至曝气调节池。
7.根据权利要1所述的处理装置，其特征在于：所述A/O生化池为厌氧好氧池，包括厌氧池和好氧池;所述MBR池为膜生物反应池;所述RO系统为反渗透系统，所述ET-QYH处理装置为提高废水可生化性装置。
8.一种化纤连续纺废水再利用的处理方法，其特征在于，所述方法包括以下步骤：
1) 粗过滤：废水通过格栅，除去大颗粒悬浮物;
2) 统一收集：经粗过滤后的废水统一进入集水池;
3) 沉淀处理：经步骤2)统一集水的废水通过沉淀池进行沉淀处理;
4) 曝气调节：步骤3)的上清废液进入曝气调节池，进行预曝气处理;
5) ET-QYH处理：步骤4)的废水进入ET-QYH处理装置，在ET-QYH处理装置内废水与填充料混合并反应;
6) 气浮处理：步骤5)的废水进入气浮成套设备，向气浮成套设备添加碱、聚合氯化铝和PAM;
7) 厌氧好氧处理：步骤6)的废水进入A/O生化池，进行厌氧好氧处理;
8) 膜分离处理：步骤7)的废水进入MBR池，通过膜分离设备对废水进行处理;
9) 统一储水：经过上述一系列反应后，将废水进行统一储存;
10) 精细过滤：经步骤9)的废水经泵的作用进入超滤系统，进行精细过滤;
11) 反渗透处理：经步骤10)的废水进入反渗透系统，进行反渗透处理，将处理后的废水进行储水再回用生产;
12) 污泥浓缩脱水处理：步骤3)和步骤8)产生的污泥经泵的作用排入污泥浓缩池，在污泥浓缩池内进行污泥浓缩，然后浓缩后的污泥再被打入污泥脱水机，在污泥脱水机中进行机械脱水，浓缩后的污泥经机械脱水后产生泥饼，泥饼作为固态垃圾送入垃圾场填埋;
13) 浓缩液、上清液回收再处理：经步骤10)产生的一浓缩液通过回收进入曝气调节池中再进行处理，经步骤12)产生的上清液通过回收进入曝气调节池中再进行处理。
9.根据权利要8所述的处理方法，其特征在于：填充料由硫酸亚铁、硫酸铁和聚丙烯肽胺的混合而成，三者的重量比为1：1：0.5。
说明书
一种化纤连续纺废水再利用的处理设备及方法
技术领域
本发明涉及化纤废水再利用处理技术领域，尤其是一种化纤连续纺废水再利用的处理设备及方法。
背景技术
随着化纤工业的快速发展，化纤废水排放量与日俱增，目前我国每年化纤废水排放量达1500万吨以上。目前国内化纤企业采用的都是传统的污水处理系统，该系统只是针对降低BOD、COD指标而设计的，没有考虑水回用处理问题。由于化纤废水固有的品质导致其难以处理，尤其是化纤连续纺酸水洗废水更难处理，大部分的处理装置不能使处理过的废水达到较高的标准。我国水资源短缺，形势严峻，在国家加速淘汰落后产能的大背景下，用先进适用技术改造传统生产技术、提高能源资源利用效率、减少污染排放，这样最大程度地进行水的回收再用，减少从自然水源中无节制的摄取，将有限的水用于人类最基本的生存需要。
发明内容
为了解决现有技术存在的化纤废水难处理且不易回收利用的问题，设备占地面积大等问题，本发明提供了一种化纤连续纺废水再利用的处理方法。
本发明提供一种化纤连续纺废水再利用的处理设备，所述处理设备包括格栅、收集池、沉淀池、曝气调节池、气浮成套装置、A/O生化池、MBR池、超滤系统、第一储水池和第二储水池，所述处理设备还包括ET-QYH处理装置和RO系统。

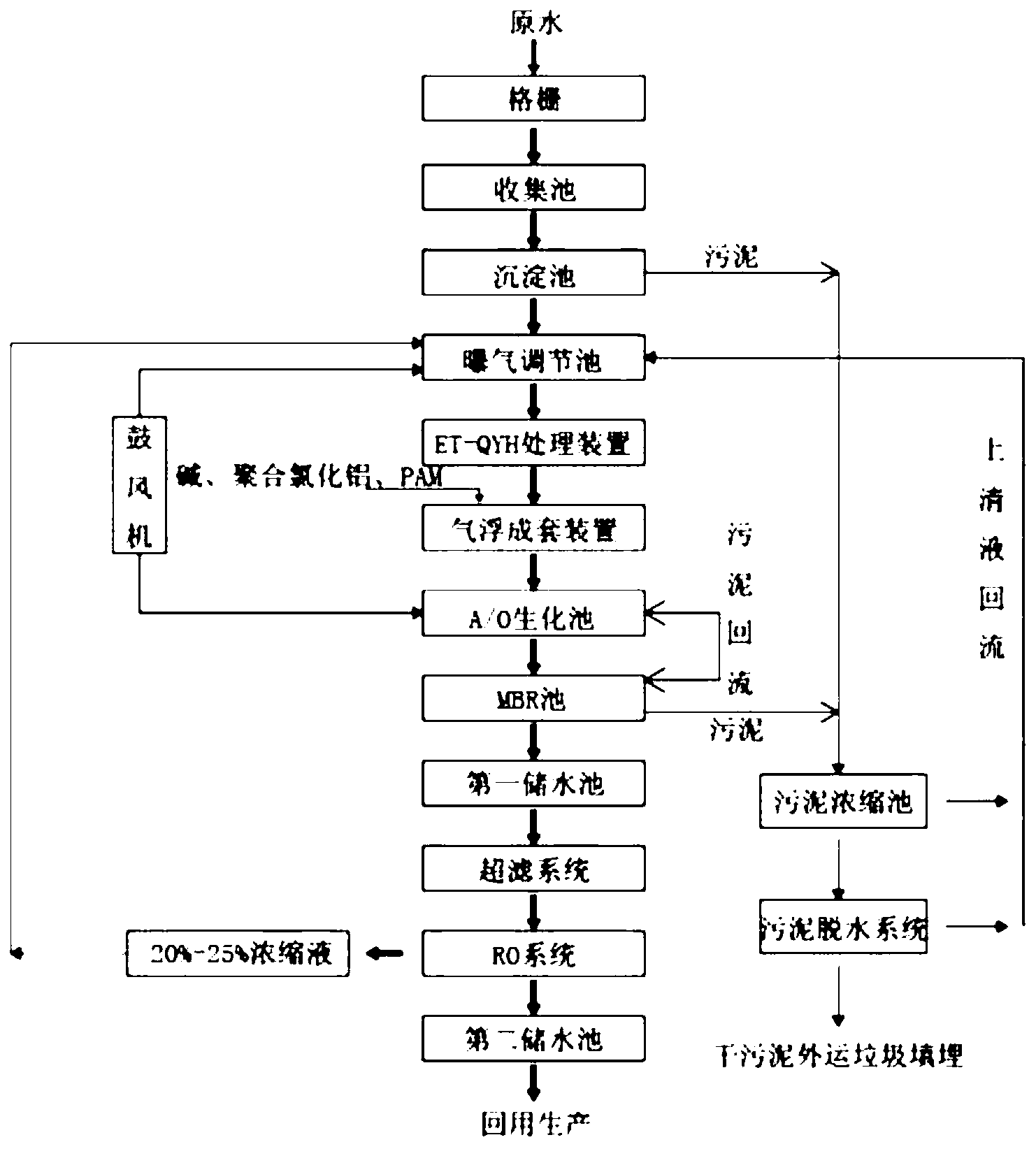

进一步地，所述格栅收集池、沉淀池、曝气调节池、ET-QYH处理装置、气浮成套装置、A/O生化池、MBR池、第一储水池、超滤系统、RO系统和第二储水池依次相连。
进一步地，所述收集池内设有一级提升泵，所述曝气调节池内设有二级提升泵和微纳米推流曝气机。
进一步地，原水经格栅流入收集池，在收集池内经泵的作用进入沉淀池，从沉淀池流出后通过曝气调节池进入ET-QYH处理装置。
进一步地，所述处理设备还包括鼓风机，鼓风机连接曝气调节池和A/O生化池。
进一步地，所述ET-QYH处理装置中设置填充料，其中填充料是由硫酸亚铁、硫酸铁和聚丙烯肽胺混合而成，三者的重量比为1：1：0.5。
进一步地，所述ET-QYH处理装置中经填充料处理的废水依次流进气浮成套装置、A/O生化池、MBR池和第一储水池。
进一步地，所述气浮成套装置可添加碱、聚合氯化铝、PAM。
进一步地，所述A/O生化池和MBR池用废水可环流的连接方式连接。
进一步地，所述处理装置还包括污泥浓缩池同时与沉淀池和MBR池连接，其中的污泥经泵的作用打入污泥浓缩池，再进入污泥脱水机进行机械脱水，产生泥饼作为固态垃圾送入垃圾场填埋。
进一步地，所述的污泥浓缩池和污泥脱水系统连接曝气调节池。
进一步地，在第一储水池中的废水经超滤系统流进RO系统。
进一步地，RO系统连接曝气调节池。
进一步地，所述A/O生化池为厌氧好氧池，包括厌氧池和好氧池;所述MBR池为膜生物反应池;所述RO系统为反渗透系统。
本发明还提供一种化纤废水再利用的处理设备及方法，所述方法包括以下步骤：
1) 粗过滤：废水通过格栅，除去大颗粒悬浮物;
2) 统一收集：经粗过滤后的废水统一进入集水池;
3) 沉淀处理：经步骤2)统一集水的废水通过沉淀池进行沉淀处理;
4) 曝气调节：步骤3)的上清废液进入曝气调节池，进行预曝气处理;
5) ET-QYH处理：步骤4)的废水进入ET-QYH处理装置，在ET-QYH处理装置内废水与填充料混合并反应，填充料由硫酸亚铁、硫酸铁和聚丙烯肽胺的混合而成，三者的重量比为1：1：0.5;
6) 气浮处理：步骤5)的废水进入气浮成套设备，向气浮成套设备添加碱、聚合氯化铝和PAM;
7) 厌氧好氧处理：步骤6)的废水进入A/O生化池，进行厌氧好氧处理;
8) 膜分离处理：步骤7)的废水进入MBR池，通过膜分离设备对废水进行处理;
9) 统一储水：经过上述一系列反应后，将废水进行统一储存;
10)精细过滤：经步骤9)的废水经泵的作用进入超滤系统，进行精细过滤;
11)反渗透处理：经步骤10)的废水进入反渗透系统，进行反渗透处理，将处理后的废水进行储水再回用生产;
12)污泥浓缩脱水处理：步骤3)和步骤8)产生的污泥经泵的作用排入污泥浓缩池，在污泥浓缩池内进行污泥浓缩，然后浓缩后的污泥再被打入污泥脱水机，在污泥脱水机中进行机械脱水，浓缩后的污泥经机械脱水后产生泥饼，泥饼作为固态垃圾送入垃圾场填埋;
13)浓缩液、上清液回收再处理：经步骤10)产生的一浓缩液通过回收进入曝气调节池中再进行处理，经步骤12)产生的上清液通过回收进入曝气调节池中再进行处理。
本发明的有益效果是：这种水处理设备及方法由于集多种物理化学作用于一体，因而具有高效、快速、投资省、占地面积小、运转费用低、适用范围广、能同时去除多种无机和有机物等特点，在国家加速淘汰落后产能的大背景下，用先进适用技术改造传统生产技术、提高能源资源利用效率、减少污染排放，这样最大程度地进行水的回收再用，减少从自然水源中无节制的摄取，将有限的水用于人类最基本的生存需要。本发明具有投资少，处理工艺简单可行，处理效率高，水回用率高，处理成本低等优点。
