申请日2013.05.24
公开(公告)日2013.12.25
IPC分类号C02F1/32
摘要

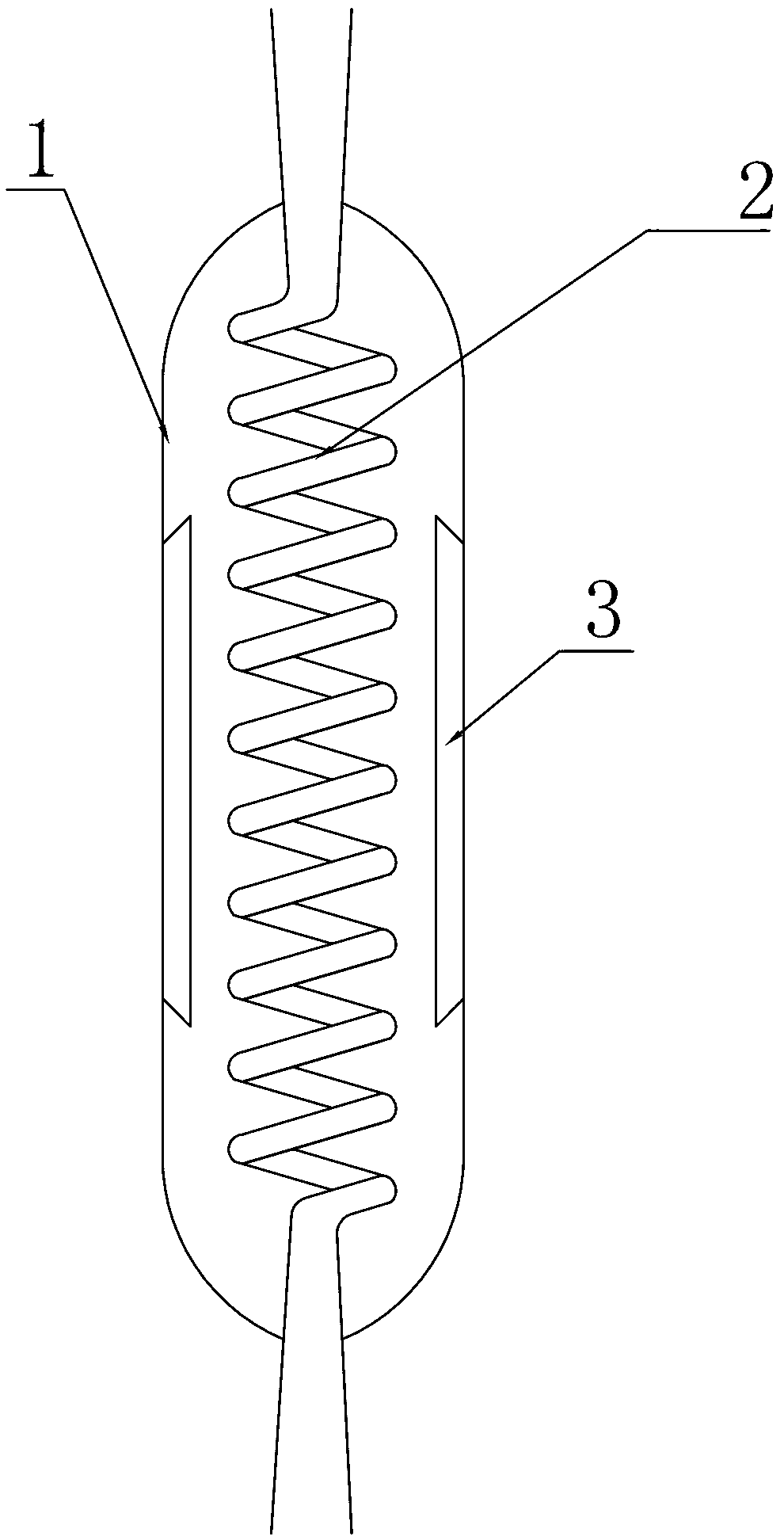

本实用新型公开了一种螺旋状污水紫外消毒装置，其特征在于：包括防护管(1)和污水透明管(2)，所述防护管(1)套设在所述污水透明管(2)上，在该防护管(1)内壁与所述污水透明管(2)外壁之间设有至少一只紫外灯(3)，位于所述防护管(1)内的所述污水透明管(2)呈螺旋管状。本实用新型为一种螺旋状污水紫外消毒装置，结构简单，易拆装清洗，消毒彻底，制造成本低。
权利要求书
1.一种螺旋状污水紫外消毒装置，其特征在于：包括防护管(1)和污水 透明管(2)，所述防护管(1)套设在所述污水透明管(2)上，在该防护管(1) 内壁与所述污水透明管(2)外壁之间至少一只紫外灯(3)，位于所述防护管(1) 内的所述污水透明管(2)呈螺旋管状。
2.根据权利要求1所述螺旋状污水紫外消毒装置，其特征在于：所述防护 管(1)两端封闭，所述污水透明管(2)两端分别穿出所述防护管(1)两封闭 端。
3.根据权利要求1或2所述螺旋状污水紫外消毒装置，其特征在于：所述 防护管(1)为金属铁或不锈钢制成。
4.根据权利要求3所述螺旋状污水紫外消毒装置，其特征在于：所述防护 管(1)的内壁上涂有反光材料。
5.根据权利要求1或2或4所述螺旋状污水紫外消毒装置，其特征在于： 所述紫外灯(3)固定在所述防护管(1)的内壁或所述污水透明管(2)的外壁 上。
说明书
螺旋状污水紫外消毒装置
技术领域
本实用新型属于污水处理技术领域，具体的说，涉及一种螺旋状污水紫外 消毒装置。
背景技术
污水消毒是生活污水和某些工业废水处理系统中杀灭有害的病原微生物的 水处理过程。生活污水和某些工业废水中不但存在着大量细菌，并常含有病毒、 阿米巴孢囊等。它们通过一般的废水处理过程还不能被灭绝。城市污水处理系 统中普通生物滤池只能除去大肠杆菌80-90%，活性污泥法也只能除去90-95%。 为了防止疾病的传播，污水一般经机械、生化二级处理后，有时仍需要进行消 毒处理。
现今污水消毒常用紫外线对污水进行消毒，而常规的就是设置紫外线消毒 渠，紫外灯对紫外消毒渠内的污水进行照射消毒，且渠内设有搅拌装置，边搅 拌边消毒，但是该装置对污水消毒不彻底，特别是对渠底部的污水消毒不够彻 底，而且渠内水多搅拌装置搅拌耗能大，耗电多，成本高。
现有技术缺点：紫外消毒渠修建的成本高，且装置大不便清洗，消毒过程 中对污水的消毒不够彻底，且消耗能量大，耗电多，成本进一步提高。
发明内容
为解决以上技术问题，本实用新型的目的在于提供一种简单易拆装清洗且 成本低的、消毒彻底的螺旋状污水紫外消毒装置。
本实用新型目的是这样实现的：一种螺旋状污水紫外消毒装置，其关键在 于：包括防护管和污水透明管，所述防护管套设在所述污水透明管上，在该防 护管内壁与所述污水透明管外壁之间至少一只紫外灯，位于所述防护管内的所 述污水透明管呈螺旋管状。采用上述结构，防护管能遮挡紫外光线，防止紫外 光对人的伤害，而紫外灯能对污水透明管内流过的水进行紫外消毒，且防护管 的管状结构，对紫外光具有聚光的作用，螺旋管状的污水透明管能延长水体在 紫外灯下的暴露时间，且增大了紫外光线的照射面积，提高了消毒效率和效果。
上述防护管两端封闭，所述污水透明管两端分别穿出所述防护管两封闭端。 采用上述结构，伸出防护管道的污水透明管两端作为接头，分别与污水 管道连接;而防护管两端封闭，进一步防止了紫外光线溢出对人体产生伤害。
上述防护管为金属铁或不锈钢制成。采用上述结构，防护管能防止紫外光 透射，且金属铁或不锈钢能有效的保护内部的污水透明管。
上述防护管的内壁上涂有反光材料。采用上述结构，反光材料能将光反射， 对污水透明管内的水进行全方位的消毒，消毒更彻底。
上述紫外灯固定在所述防护管的内壁或所述污水透明管的外壁上。采用上 述结构，紫外灯固定在防护管内壁或污水透明管的外壁上，能固定紫外灯，不 会造成紫外灯对污水透明管的碰撞伤害。
有益效果：
本发明为一种螺旋状污水紫外消毒装置，结构简单，易拆装清洗，消毒彻 底，制造成本低。
