申请日2013.11.25
公开(公告)日2014.05.21
IPC分类号B01D24/08
摘要
本实用新型公开了一种油井污水处理装置，包括污水池和设置在污水池凹陷坑内的过滤筒，所述过滤筒由网径相同的一级过滤网、二级过滤网和三级过滤网组成，所述二级过滤网套设在一组过滤网内，所述三级过滤网套设在二级过滤网内，所述一级过滤网和二级过滤网之间设置有由纤维球滤料制成的第一过滤层，所述二级过滤网和三级过滤网之间设置有由纤维球滤料制成的第二过滤层，且第一过滤层的厚度大于第二过滤层的厚度。本实用新型能够对污水中的杂质进行多次过滤，有效清除污水中的杂质。
权利要求书

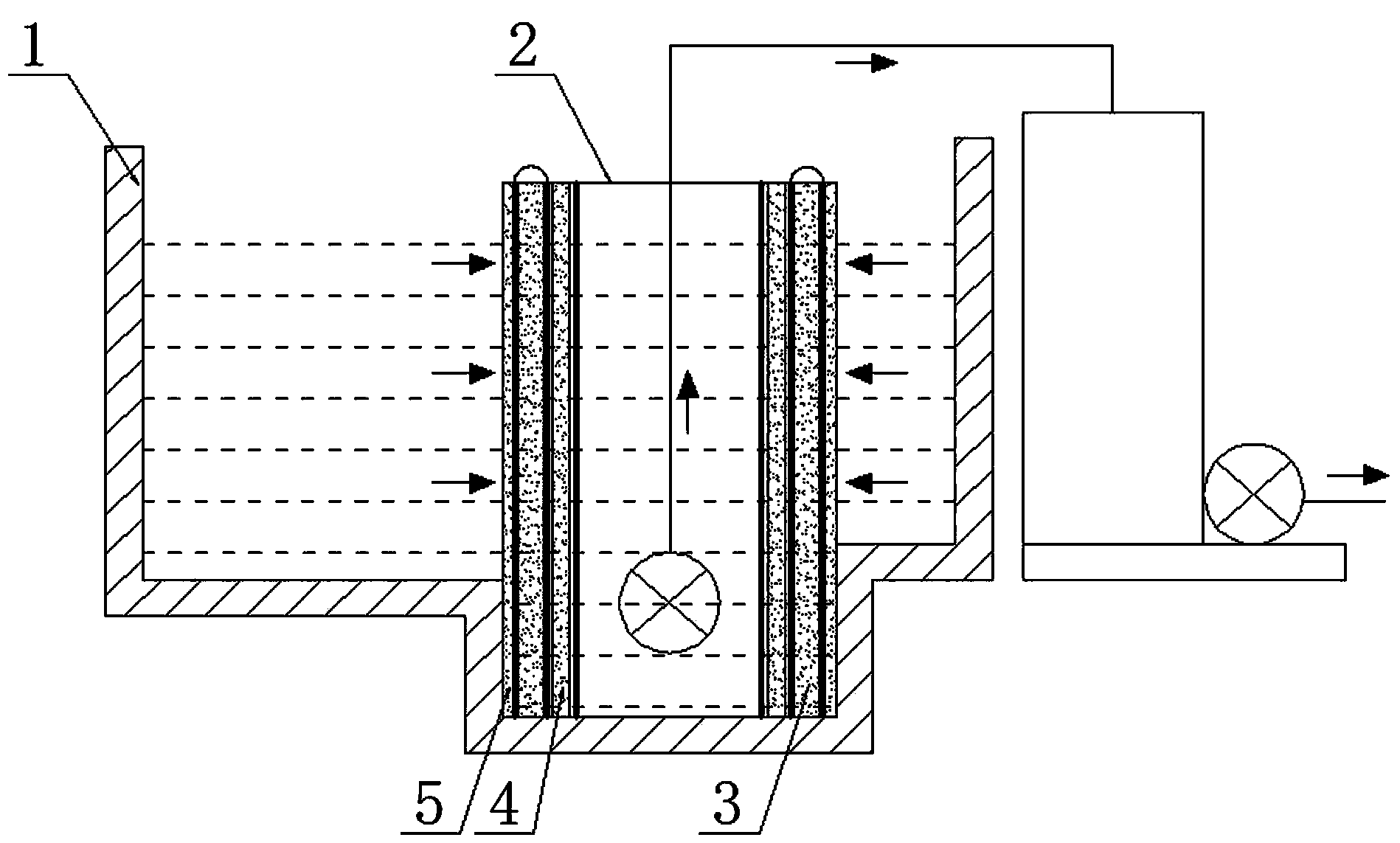

1.一种油井污水处理装置，其特征在于：包括污水池(1)和设置在污水池(1)凹陷坑内的过滤筒(2)，所述过滤筒(2)由网径相同的一级过滤网、二级过滤网和三级过滤网组成，所述二级过滤网套设在一组过滤网内，所述三级过滤网套设在二级过滤网内，所述一级过滤网和二级过滤网之间设置有由纤维球滤料制成的第一过滤层(3)，所述二级过滤网和三级过滤网之间设置有由纤维球滤料制成的第二过滤层(4)，且第一过滤层(3)的厚度大于第二过滤层(4)的厚度。
2.如权利要求1所述的油井污水处理装置，其特征在于：所述一级过滤网的外表面上设置有第三过滤层(5)。
3.如权利要求1或2所述的油井污水处理装置，其特征在于：所述过滤层通过丝网固定在过滤筒(2)内。
说明书
油井污水处理装置
技术领域
本实用新型涉及石油钻井技术领域，尤其涉及一种油井污水处理装置。
背景技术
目前，石油钻井行业是一个高污染行业，在钻井过程中产生的污水中含有粘土、有机聚合物、钻屑和钻井液添加剂等污染物，必须经过处理后才能用作其它或直接排放，否则将对周边环境及地下水源造成非常严重的污染。
为了解决上述问题，现有技术中提出了如下技术：
如中国专利号“201020121789.3”公开了一种石油钻井污水处理循环再利用装置，其公开日为2010年12月15日，该污水处理装置主要由污水池、过滤筒、潜水泵、储水罐和出水泵组成，污水池由钢板焊接的矩形罐;在污水池的一端有污水池进水管，在污水池另一端的底部有圆形凹陷坑，在凹陷坑内树立有圆柱形过滤筒，在过滤筒内悬挂固定有潜水泵，潜水泵的出水管连接一个钢板焊接的储水罐，在储水罐的底部出水口连接有出水泵。但在实际使用过程中，过滤筒只能过滤外径大于三级滤网网眼内径的杂质，而不能过滤外径小于三级滤网网眼内径的杂质(如浮游类杂质等)，导致污水处理效果差。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述问题，提供一种油井污水处理装置，本实用新型能够对污水中的杂质进行多次过滤，有效清除污水中的杂质。
为实现上述目的，本实用新型采用的技术方案如下：
一种油井污水处理装置，其特征在于：包括污水池和设置在污水池凹陷坑内的过滤筒，所述过滤筒由网径相同的一级过滤网、二级过滤网和三级过滤网组成，所述二级过滤网套设在一组过滤网内，所述三级过滤网套设在二级过滤网内，所述一级过滤网和二级过滤网之间设置有由纤维球滤料制成的第一过滤层，所述二级过滤网和三级过滤网之间设置有由纤维球滤料制成的第二过滤层，且第一过滤层的厚度大于第二过滤层的厚度。
所述一级过滤网的外表面上设置有第三过滤层。
所述过滤层通过丝网固定在过滤筒内。
采用本实用新型的优点在于：
一、本实用新型中， 由纤维球滤料制成的过滤层具有质轻、强度高、物理化学性能稳定、经久耐用、填料之间空隙不易被生物膜堵塞、活性强和处理效果好的优点，因此在过滤筒上设置第一过滤层和第二过滤层，且第一过滤层厚度大于第一过滤层厚度的结构，能够对污水中的杂质进行多次错位过滤，有效防止污水中的杂质进入过滤筒，大幅提高了污水的过滤效果。
二、本实用新型中，所述一级过滤网的外表面上设置有第三过滤层，此结构进一步加强了污水的过滤效果。
三、本实用新型中，所述过滤层通过丝网固定在过滤筒内，此结构便于随时更换或清理过滤层，使其始终保持最佳的过滤效果。
