申请日2013.11.22
公开(公告)日2014.02.12
IPC分类号E04G21/00; E04B1/66
摘要
本发明提供了一种剪力墙的渗水处理装置，剪力墙上设置有拉杆孔，剪力墙的渗水处理装置包括有能够塞住剪力墙上拉杆孔洞的木塞，木塞的外表面上设置有防水层。本发明还提供了一种剪力墙的渗水处理装置的制作方法，用于制作上述所述的剪力墙的渗水处理装置，包括以下步骤：选择硬质木的材料制作木塞初成品，其中木塞塞尾的直径比剪力墙上拉杆孔的孔径大，塞头的直径与剪力墙上拉杆孔的孔径大小一致;制备防水基底溶液;浸制上述木塞制作件;将制备好的木塞制作件打入拉杆孔;打入木塞后在拉杆孔洞处涂抹水泥砂浆。其能够有效解决剪力墙由于木竹模板拉杆孔导致的墙体渗水问题。
权利要求书
1.一种剪力墙的渗水处理装置，其特征在于，剪力墙的渗水处理装 置包括有木塞，用于塞住剪力墙上形成的拉杆孔洞，木塞的外表面上设置 有防水层。

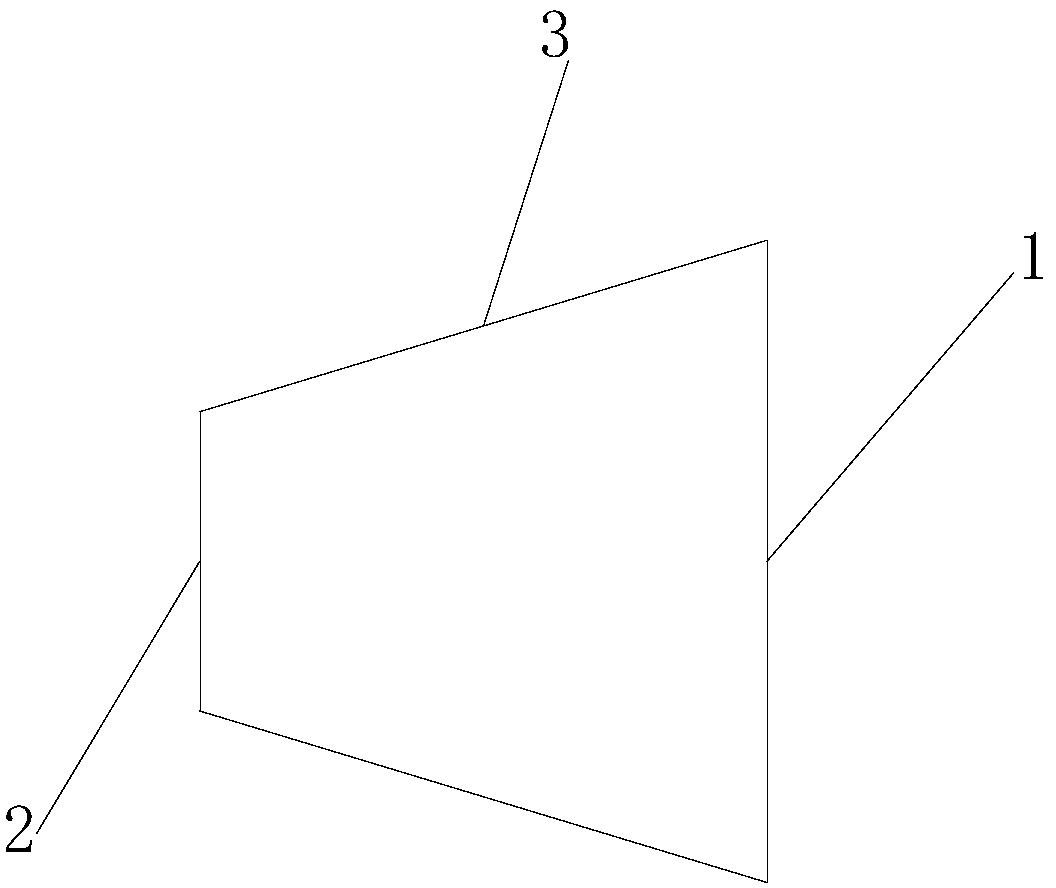

2.根据权利要求1所述剪力墙的渗水处理装置，其特征在于，木塞 包括有塞头(2)以及与塞头(2)平行的塞尾(1)，塞尾(1)与剪力墙 上拉杆孔边缘的距离小于5mm，塞尾(1)的直径比剪力墙上拉杆孔的孔 径大2～3mm，塞头(2)的直径与剪力墙上拉杆孔的孔径大小一致，木塞 还包括有设置在塞头(2)以及塞尾(1)之间的塞面(3)。
3.根据权利要求2所述剪力墙的渗水处理装置，其特征在于，木塞 为圆台形，圆台形的木塞母线与塞尾(1)的夹角为70～80°，木塞的长度 为70～80mm。
4.根据权利要求1或2所述剪力墙的渗水处理装置，其特征在于， 剪力墙上拉杆孔的洞口四周与木塞相接处设置有泥砂浆层。
5.一种剪力墙的渗水处理装置的制作方法，用于制作上述2-4项中 任一项所述的剪力墙的渗水处理装置，其特征在于，包括以下步骤：
选择硬质木的材料制作木塞初成品，其中木塞塞尾的直径比剪力墙上拉 杆孔的孔径大，塞头的直径与剪力墙上拉杆孔的孔径大小一致;
制备防水基底溶液;
浸制上述木塞制作件;
将制备好的木塞制作件打入拉杆孔;
打入木塞后在拉杆孔洞处涂抹水泥砂浆。
6.根据权利要求5所述的制作方法，其特征在于，所述浸制木塞制作 件时，将木塞完全浸入所述的防水基底溶液中，木塞所有表面完全浸入液面 以下的距离大于10cm。
7.根据权利要求5所述的制作方法，其特征在于，木塞的初成品的 外型为圆台形，圆台的母线与作为塞尾的下锥面的夹角为70～80°，木塞 长度为70～80mm，塞尾直径比拉杆孔孔径大2～3mm。
8.根据权利要求5所述的制作方法，其特征在于，所述防水基底溶 液的溶质为石油沥青，溶剂为轻柴油、煤油或汽油，其中溶质的质量占溶 液质量的30%-35%，溶剂的质量占溶液质量的65%-70%。
9.根据权利要求5所述的制作方法，其特征在于，木塞打入到拉杆 孔后，木塞的塞尾与剪力墙上拉杆孔边缘的距离小于5mm。
10.根据权利要求5所述的制作方法，其特征在于，所述将木塞浸入 防水基底溶液，木塞浸泡两次，第一次浸泡时间为3～5小时，将木塞取出 晾干后进行第二次浸泡，浸泡时间为1～3小时，取出后晾干。
说明书
一种渗水处理装置及其制作方法
技术领域
本发明涉及一种渗水处理装置，尤其涉及一种能够处理剪力墙上拉杆孔 洞的渗水处理装置。
背景技术
目前，在大型高层民用建筑的剪力墙施工中，木竹模板相对于钢模板而 言，正得到越来越广泛的应用。在木竹模板的应用中，合模时一般会用螺栓 拉杆将模板予以固定，为了能够循环使用螺栓拉杆，合模时会预先在PVC 管上设置有以能抽出螺栓拉杆的拉杆孔洞，这样就导致在墙体上留下了拉杆 孔洞。
上述拉杆孔洞在目前虽还没有规范要求必须处理，但在后期使用过程 中，这样的拉杆孔洞经常会成为墙体主要的渗水点，且在墙体抹灰后再进行 处理难度较大，影响建筑物的使用功能。
因此，目前亟需设计一种剪力墙木竹模板拉杆孔渗水处理的装置。
发明内容
为了解决上述问题，本发明提供了一种剪力墙的渗水处理装置，其能够 有效解决剪力墙由于木竹模板拉杆孔导致的墙体渗水问题。
为了达到上述目的，本发明提供了一种剪力墙的渗水处理装置，剪力 墙的渗水处理装置包括有木塞，用于塞住剪力墙上形成的拉杆孔洞，木塞 的外表面上设置有防水层。
优选地，木塞包括有塞头以及与塞头平行的塞尾，塞尾与剪力墙上拉 杆孔边缘的距离小于5mm，塞尾的直径比剪力墙上拉杆孔的孔径大 2～3mm，塞头的直径与剪力墙上拉杆孔的孔径大小一致，木塞还包括有设 置在塞头以及塞尾之间的塞面。
优选地，木塞为圆台形，圆台形的木塞母线与塞尾的夹角为70～80°， 木塞的长度为70～80mm。
优选地，拉杆孔的洞口四周处与木塞相接处设置有泥砂浆层。
为了达到上述目的，本发明还提供了一种剪力墙的渗水处理装置的制 作方法，用于制作上述所述的剪力墙的渗水处理装置，包括以下步骤：选 择硬质木的材料制作木塞初成品，其中木塞塞尾的直径比剪力墙上拉杆孔 的孔径大，塞头的直径与剪力墙上拉杆孔的孔径大小一致;制备防水基底 溶液;浸制上述木塞制作件;将制备好的木塞制作件打入拉杆孔;打入木 塞后在拉杆孔洞处涂抹水泥砂浆。
优选地，所述浸制木塞制作件时，将木塞完全浸入所述的防水基底溶 液中，木塞所有表面完全浸入液面以下的距离大于10cm。
优选地，上述木塞的初成品的外型为圆台形，圆台的母线与作为塞尾 的下锥面的夹角为70～80°，木塞长度为70～80mm，塞尾直径比拉杆孔孔 径大2～3mm。
优选地，所述防水基底溶液的溶质为石油沥青，溶剂为轻柴油、煤油 或汽油，其中溶质的质量占溶液质量的30%-35%，溶剂的质量占溶液质量 的65%-70%。
优选地，木塞打入到拉杆孔后，木塞的塞尾与剪力墙上拉杆孔边缘的 距离小于5mm。
优选地，所述将木塞浸入防水基底溶液，木塞浸泡两次，第一次浸泡时 间为3～5小时，将木塞取出晾干后进行第二次浸泡，浸泡时间为1～3小时， 取出后晾干。
本发明相较于现有技术所具有的优势在于：
(1)本装置的材料取材简单，价格低廉。本装置所用材料为硬木，例 如橡木，桃心木，桦木等。
(2)本装置制造简易、用时短。
(3)渗水效果控制好。本发明采用10号石油沥青，轻柴油，煤油或汽 油及硬木作为堵塞材料，并结合PVC管道材质，设计并制作圆锥台形木塞 制作件，可以有效控制渗水问题。
