申请日2013.07.08
公开(公告)日2014.01.15
IPC分类号C02F11/12
摘要
本实用新型属于污泥处理领域，特别设计一种新式污泥处理装置。该新式污泥处理装置其特征在于：包括干化室，干化室内均匀设置若干散热平台，干化室内部一侧设置温度传感器、湿度传感器和行程开关，干化室外部一侧设置料仓变频螺旋机，干化室外部另一侧设置自动远程控制系统，料仓变频螺旋机与布料机相连，干化室下侧设置空气源热泵。本实验新型充分利用干化室内高温气体的热量实现能量搬运转移，能量散失少，能耗低;工艺运行成本低，环保性能好，采用自动化远程控制，避免处理过程中污泥及其挥发物对人体接触造成的伤害，经干化后的污泥可广泛用于园林绿化有机肥，建材辅料及掺烧发电;能量散失少，能耗低，环保性能好。
权利要求书

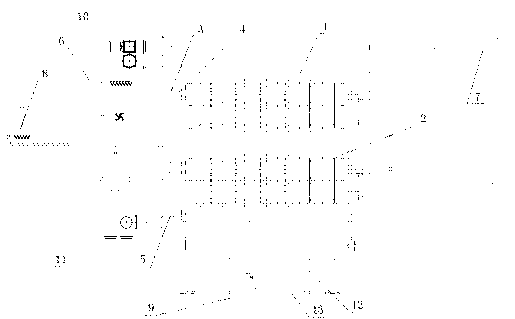

1.一种新式污泥处理装置，其特征在于：包括干化室(1)，干化室(1)内均匀设置若干散热平台(2)，干化室(1)内部一侧设置温度传感器(3)、湿度传感器(4)和行程开关(5)，干化室(1)外部一侧设置料仓变频螺旋机(6)，干化室(1)外部另一侧设置自动远程控制系统(7)，料仓变频螺旋机(6)与布料机(8)相连，干化室(1)下侧设置空气源热泵(9)。
2.根据权利要求1所述的新式污泥处理装置，其特征在于所述的干化室(1)外部一侧上端设置离子新风装置(10)，下端设置等离子除臭装置(11)。
3.根据权利要求1所述的新式污泥处理装置，其特征在于所述的空气源热泵(9)包括冷凝器(12)和蒸发器(13)。
说明书
新式污泥处理装置
(一) 技术领域
本实用新型涉及一种新式污泥处理装置，属于污泥处理领域。
(二) 背景技术
目前，利用太阳能进行污泥干化技术在国内外已有部分成功应用案例。如德国Stéreau公司设计开发的 Heliocycle工艺。但是，太阳能污泥干化占地面积大、效果不稳定、低效率、不能连续工作、受天气影响严重等系列问题一直影响该工艺在国内的应用推广。国内采用太阳能与水源热泵结合工艺，用于污泥干化的已有成功案例，由于受地下水开采的影响水源热泵应用受到制约，水源热泵无法广泛适应。
(三) 发明内容
本实用新型为了弥补现有技术的缺陷，提供了一种成本低，环保性能好且效率高的新式污泥处理装置。
本实用新型是通过如下技术方案实现的：
一种新式污泥处理装置，其特征在于：包括干化室，干化室内均匀设置若干散热平台，干化室内部一侧设置温度传感器、湿度传感器和行程开关，干化室外部一侧设置料仓变频螺旋机，干化室外部另一侧设置自动远程控制系统，料仓变频螺旋机与布料机相连，干化室下侧设置空气源热泵。
其中：
所述的干化室外部一侧上端设置离子新风装置，下端设置等离子除臭装置，可以净化干化室内的气体，不至于臭味太大，环保性能好。
所述的空气源热泵包括冷凝器和蒸发器，低温热水通过空气源热泵内部的冷凝器变为高温热水，高温、高湿空气通过空气源热泵内部的蒸发器变为低温、低湿空气。
本实用新型是通过如下工作原理实现的：含水污泥(约80%)由湿污泥存储仓经输送系统进入布料机，由料仓变频螺旋机对其布料、平移、翻动、收料。采用自动远程控制系统根据干化室的温度湿度，调控热源、风机、布料机等系列功能体得到干化污泥的最佳且最经济的环境。
本实用新型的有益效果是：本实验新型充分利用干化室内高温气体的热量实现能量搬运转移，能量散失少，能耗低;工艺运行成本低，环保性能好，采用自动化远程控制，避免处理过程中污泥及其挥发物对人体接触造成的伤害，经干化后的污泥可广泛用于园林绿化有机肥，建材辅料及掺烧发电;能量散失少，能耗低，环保性能好。
