申请日2013.09.05
公开(公告)日2014.03.12
IPC分类号C02F1/40
摘要
本实用新型涉及一种油田污水处理除油罐，特别涉及一种用于油田污水处理除油罐的罐壁集水箱。该装置的箱体焊接在除油罐外壁上端，箱体上端焊接固定盖板，固定盖板通过合页连接活动盖板，活动盖板下端设置角钢支撑，固定堰板焊接在箱体内部下端，滑道焊接在箱体内，活动堰板安装在滑道上并能够沿着滑道上下移动，活动堰板、连接杆、连接头、丝杆、手轮从下至上顺次连接，丝杆上安装丝母，丝母固定在固定盖板上，进水管、出水管和溢流管均穿过底板。本实用新型实现了安装在除油罐外部，方便集水箱安装、检查，实现液位可视，可以控制罐内油水分离界面，适应不同含油污水的处理要求，除油效果好。
权利要求书

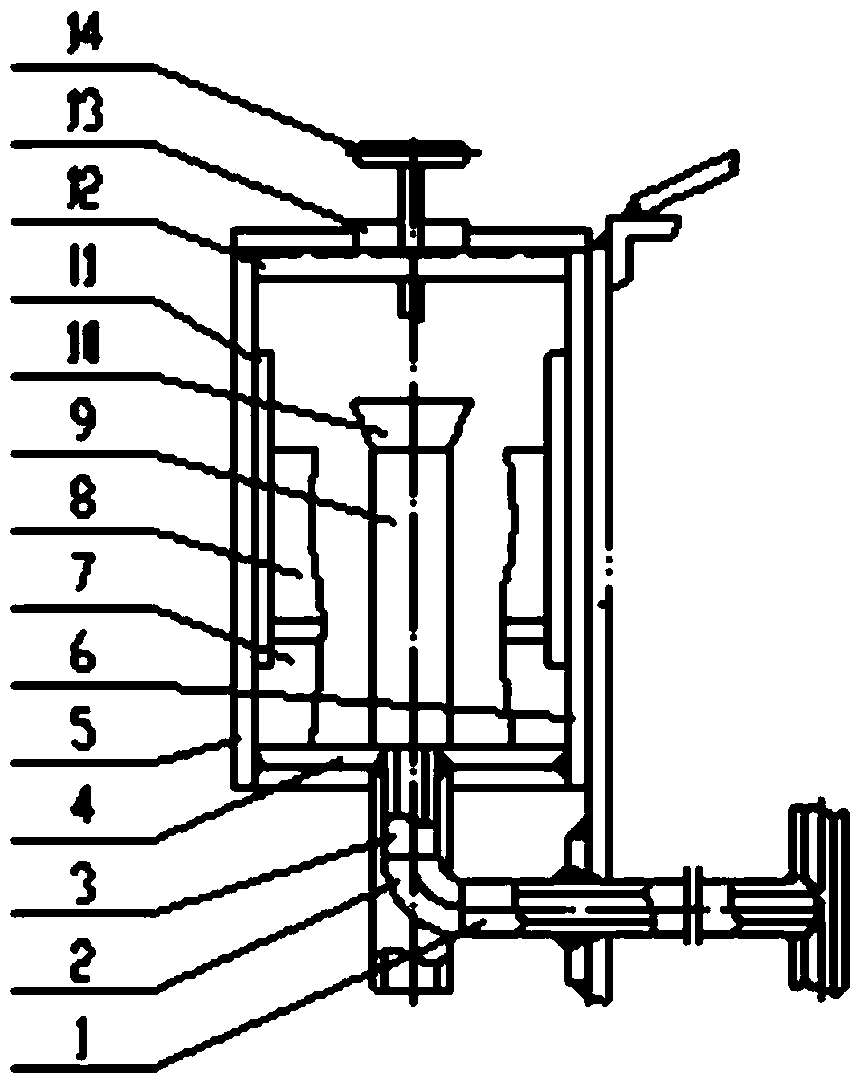

1.一种用于油田污水处理除油罐的罐壁集水箱，包括箱体，箱体由底板(4)、 外侧板(5)、内侧板(6)、两个侧板(15)焊接而成;其特征在于：箱体焊接在 除油罐外壁上端，箱体上端焊接固定盖板(16)，固定盖板(16)通过合页(17) 连接活动盖板(18)，活动盖板(18)下端设置角钢支撑(12)，固定堰板(7) 焊接在箱体内部下端，滑道(11)焊接在箱体内，活动堰板(8)安装在滑道(11) 上并能够沿着滑道(11)上下移动，活动堰板(8)、连接杆(20)、连接头(21)、 丝杆(22)、手轮(14)从下至上顺次连接，丝杆(22)上安装丝母(13)，丝母 (13)固定在固定盖板(16)上，进水管(3)、出水管(23)和溢流管(9)均 穿过底板(4)，进水管(3)和出水管(23)置于固定堰板(7)和活动堰板(8) 的两侧，出水管(23)和溢流管(9)置于固定堰板(7)和活动堰板(8)的同 侧，进水管(3)、弯头(2)、接管(1)顺次连接，溢流管(9)上端连接喇叭口 (10)。
2.按照权利要求1所述的用于油田污水处理除油罐的罐壁集水箱，其特征 在于：所述活动盖板(18)上连接把手(19)。
说明书
一种用于油田污水处理除油罐的罐壁集水箱
技术领域：
本实用新型涉及一种油田污水处理除油罐，特别涉及一种用于油田污水处 理除油罐的罐壁集水箱。
背景技术：
目前，我国大部分油田已进入石油开发的中后期，采出液含水率不断上升， 有的油田甚至已高达90%，含油污水量不断增大，为了避免造成土壤、水源的 污染，含油污水经处理后资源化利用，主要用来回注，既满足了油田开采过程 中注水量日益增长的要求，同时可以节省水资源，为油田带来经济效益，有利 于油田的可持续发展。
在含油污水处理工艺中，除油罐作为处理含油污水的重要设备，有着广泛 的应用。而集水箱作为除油罐的重要附件，对除油罐的除油效率以及为后续处 理系统提供压能具有极其重要的作用。现有的集水箱存在以下几点弊端：
1、集水箱设在除油罐内部，在罐内设置数量有限的收水管，收水管位置是 固定的，不能满足各种工况需求。
2、集水箱与除油罐内部反应筒、中心管焊为一体，除油罐施工完成后便无 法进行调整，随着使用年限的增加及基础沉降不均，集水箱容易受其他连接件 的影响产生变形倾斜，影响集水箱内收水管的位置。
3、无法通过集水箱调节罐内油水分离界面，也就无法适应不同污水处理的 要求，影响除油效果。
实用新型内容：
本实用新型要解决的技术问题是提供一种用于油田污水处理除油罐的罐壁 集水箱，该装置实现了安装在除油罐外部，方便集水箱安装、检查，实现液位 可视，可以控制罐内油水分离界面，适应不同含油污水的处理要求，除油效果 好。克服了现有集水箱设在除油罐内部，易受其他连接件的影响产生变形倾斜， 不便集水箱安装、检查，无法通过集水箱调节罐内油水分离界面的不足。
本实用新型所采取的技术方案是：一种用于油田污水处理除油罐的罐壁集 水箱，包括箱体，箱体由底板、外侧板、内侧板、两个侧板焊接而成;箱体焊 接在除油罐外壁上端，箱体上端焊接固定盖板，固定盖板通过合页连接活动盖 板，活动盖板下端设置角钢支撑，固定堰板焊接在箱体内部下端，滑道焊接在 箱体内，活动堰板安装在滑道上并能够沿着滑道上下移动，活动堰板、连接杆、 连接头、丝杆、手轮从下至上顺次连接，丝杆上安装丝母，丝母固定在固定盖 板上，进水管、出水管和溢流管均穿过底板，进水管和出水管置于固定堰板和 活动堰板的两侧，出水管和溢流管置于固定堰板和活动堰板的同侧，进水管、 弯头、接管顺次连接，溢流管上端连接喇叭口。
活动盖板上连接把手。
本实用新型的有益效果是：本实用新型由于采用了安装在除油罐外部的方 式，因而具有方便集水箱安装、检查的优点;由于采用了活动盖板，因而实现 了液位可视;由于采用了活动堰板，因而可以控制罐内油水分离界面，适应不 同含油污水的处理要求，除油效果好。
