申请日2013.09.04
公开(公告)日2013.12.11
IPC分类号B01D36/04
摘要
本发明公开了一种与常用水处理装置连体的上流向过滤槽，包括过滤槽体，所述过滤槽体位于常用水处理装置末端清水区，所述过滤槽体呈上下通透状，且其下口与所述清水区的出水区相连通，所述过滤槽体下口设有滤料承托拦网，上口且水位以下处设有格栅压板，中间设有滤料层。本发明的特点是：能够将前级处理装置与过滤合成一体化，投资少，效果好，节省能耗，操作简便，而且位置设计巧妙合理，结构得到简化，节省空间。
权利要求书

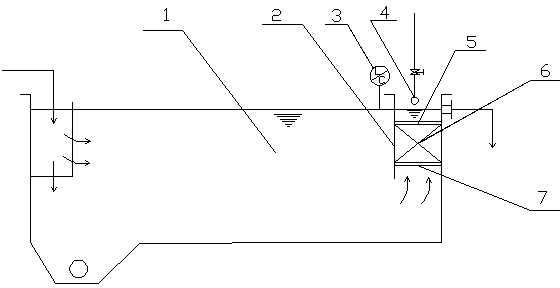

1.一种与常用水处理装置连体的上流向过滤槽，其特征在于：包括过滤槽体(2)，所述过滤槽体(2)位于常用水处理装置末端清水区，所述过滤槽体(2)呈上下通透状，且其下口与所述清水区的出水区相连通，所述过滤槽体(2)下口设有滤料承托拦网(7)，上口且水位以下处设有格栅压板(5)，中间设有滤料层(6)。
2.如权利要求1所述的与常用水处理装置连体的上流向过滤槽，其特征在于：所述滤料层(6)上端设有反冲洗喷水管(4)。
3.如权利要求1所述的与常用水处理装置连体的上流向过滤槽，其特征在于：所述滤料层(6)采用多孔软性填料制成。
4.如权利要求1所述的与常用水处理装置连体的上流向过滤槽，其特征在于：所述过滤槽体(2)前部外侧设有液位传感器(3)。
说明书
一种与常用水处理装置连体的上流向过滤槽
技术领域
本发明涉及水处理领域，具体涉及一种与常用水处理装置连体的上流向过滤槽。
背景技术
水处理工艺常采用沉淀、气浮、隔油或生化法及相应的装置进行净水处理，如果处理后出水中悬浮物不达标，需再加上过滤装置进一步过滤处理，通常过滤处理装置还要配置过滤泵、反冲洗泵、反冲用风机等辅助设备，而这种传统过滤装置及辅助设备需占较大空间，并需要一定的投资和运行成本，而且操作也比较复杂。
发明内容
本发明的目的在于克服上述不足问题，提供一种与常用水处理装置连体的上流向过滤槽。
本发明为实现上述目的所采用的技术方案是：一种与常用水处理装置连体的上流向过滤槽，包括过滤槽体，所述过滤槽体位于常用水处理装置末端清水区，所述过滤槽体呈上下通透状，且其下口与所述清水区的出水区相连通，所述过滤槽体下口设有滤料承托拦网，上口且水位以下处设有格栅压板，中间设有滤料层。
所述滤料层上端设有反冲洗喷水管。
所述滤料层采用多孔软性填料制成。
所述过滤槽体前部外侧设有液位传感器。
本发明的特点是：能够将前级处理装置与过滤合成一体化，投资少，效果好，节省能耗，操作简便，而且位置设计巧妙合理，结构得到简化，节省空间。
