申请日2013.09.05
公开(公告)日2014.03.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水简易处理循环再利用系统，包括污水池：在塑料碎片清洗机下方侧边具有污水池，污水池上端旁安装有入污水管，入污水管连接到塑料碎片清洗机排污水口;污水池一边设置有药剂池，药剂池上端安装有抽药剂管和药剂泵，抽药剂管连接到污水池;污水池另一边设置有沉淀池，污水池侧边连接有出水管和出水泵，出水管连接到沉淀池;沉淀池边设置有清水池，沉淀池上端安装有抽清水管和清水泵，抽清水管连接到清水池;药剂池中溶有污水处理用活性菌种，并定期补充。本实用新型通过简单的污水池沉淀池清水池并列，并在侧边设计药剂池补充活性菌;能够除去污水中大部分杂质，并将处理过的水回到冲洗塑料碎片的环节循环使用，大大节约了生产成本。
权利要求书
1.一种污水简易处理循环再利用系统，包括污水池，其特征在于：在塑料碎片清洗机下方侧边具有污水池，污水池上端旁安装有入污水管，入污水管连接到塑料碎片清洗机排污水口;污水池一边设置有药剂池，药剂池上端安装有抽药剂管和药剂泵，抽药剂管连接到污水池;污水池另一边设置有沉淀池，污水池侧边连接有出水管和出水泵，出水管连接到沉淀池;沉淀池边设置有清水池，沉淀池上端安装有抽清水管和清水泵，抽清水管连接到清水池。
2.根据权利要求1所述的污水简易处理循环再利用系统，其特征在于：所述药剂池中溶有污水处理用活性菌种，并定期补充。
说明书
一种污水简易处理循环再利用系统
技术领域：
本实用新型涉及塑料回收再生设备领域，尤其涉及一种污水简易处理循环再利用系统。
背景技术：
PET塑料回收再生生产中，清洗等环节都需要用到大量工业用水，而污水中含有各种固体杂质和有机物，不能直接排放，需要经过污水处理;而在塑料碎片冲洗等多个环节使用的冲洗用水，其标准无需太高，可以设计简单的污水循环利用系统，可以大量节约用水，降低生产成本且环保。因此设想提供一种设备来解决这一问题。
实用新型内容：
本实用新型的目的就是提供一种污水简易处理循环再利用系统，解决PET塑料回收再生生产中，清洗等环节都需要用到大量工业用水，而污水中含有各种固体杂质和有机物，不能直接排放，需要经过污水处理;而在塑料碎片冲洗等多个环节使用的冲洗用水，其标准无需太高，可以设计简单的污水循环利用系统，可以大量节约用水，降低生产成本且环保的问题。
本实用新型采用的技术方案为：

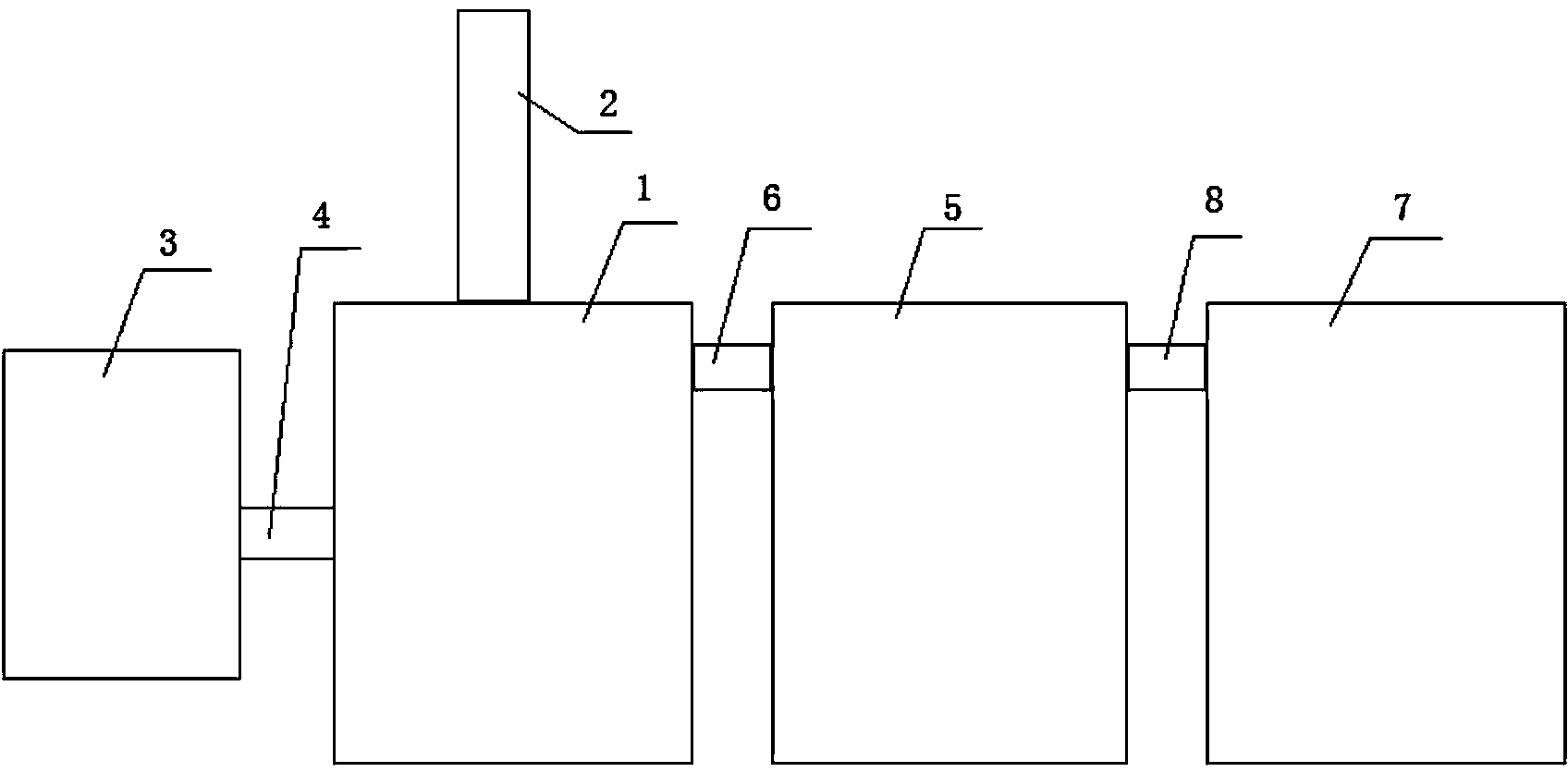

一种污水简易处理循环再利用系统，包括污水池：在塑料碎片清洗机下方侧边具有污水池，污水池上端旁安装有入污水管，入污水管连接到塑料碎片清洗机排污水口;污水池一边设置有药剂池，药剂池上端安装有抽药剂管和药剂泵，抽药剂管连接到污水池;污水池另一边设置有沉淀池，污水池侧边连接有出水管和出水泵，出水管连接到沉淀池;沉淀池边设置有清水池，沉淀池上端安装有抽清水管和清水泵，抽清水管连接到清水池。
所述药剂池中溶有污水处理用活性菌种，并定期补充。
与现有技术相比，本实用新型的有益效果在于：
本实用新型通过简单的污水池沉淀池清水池并列，并在侧边设计药剂池补充活性菌;能够除去污水中大部分杂质，并将处理过的水回到冲洗塑料碎片的环节循环使用，大大节约了生产成本。
