申请日2013.03.27
公开(公告)日2013.08.21
IPC分类号C02F3/12; G05D7/06
摘要
本实用新型公开一种污泥回流量控制系统，曝气池和二沉池之间设置有连通管路，二沉池设置有污泥收集池，进水管将带有污泥的水流入到曝气池内，进水管上设置有第一流量计，流出总管与污泥收集池连接，回流管和排出管分别与流出总管连接，回流管将污泥回流到曝气池内，排出管将剩余污泥排出，流出总管上设置有变频回流泵，回流管上设置有第二流量计，排出管上设置有第三流量计，第一流量计、第二流量计、第三流量计和变频回流泵分别与可编程逻辑控制器连接。与现有技术相比，本实用新型提供的污泥回流量控制系统，自动控制，减去人工操作，系统稳定，提高了废水处理质量，减少了系统出问题的机会。
权利要求书
1.一种污泥回流量控制系统，其特征在于，包括进水管、曝气池、二沉 池、流出总管、回流管和排出管，所述曝气池和所述二沉池之间设置有连通管 路，所述二沉池设置有污泥收集池，所述进水管将带有污泥的水流入到所述曝 气池内，所述进水管上设置有第一流量计，所述流出总管与所述污泥收集池连 接，所述回流管和所述排出管分别与所述流出总管连接，所述回流管将污泥回 流到所述曝气池内，所述排出管将剩余污泥排出，所述流出总管上设置有变频 回流泵，所述回流管上设置有第二流量计，所述排出管上设置有第三流量计， 所述第一流量计、第二流量计、第三流量计和所述变频回流泵分别与可编程逻 辑控制器连接。
2.根据权利要求1所述的污泥回流量控制系统，其特征在于，所述进水 管上设置有第一控制阀。
3.根据权利要求2所述的污泥回流量控制系统，其特征在于，所述流出 总管管上设置有第二控制阀。
4.根据权利要求3所述的污泥回流量控制系统，其特征在于，所述回流 管上设置有第三控制阀。
5.根据权利要求4所述的污泥回流量控制系统，其特征在于，所述回流 管上设置有第四控制阀。
说明书
一种污泥回流量控制系统
技术领域
本实用新型涉及废水处理领域，确切地说是指一种污泥回流量控制系统。
背景技术
废水处理中，常采用活性污泥工艺，在好氧系统的活性污泥法中，污泥回 流量的控制是非常关键的因素。如果污泥回流过少，会导致二沉池出水中带有 污泥，增加出水的生化耗氧量，也会导致系统中污泥负荷增加，最后引起恶性 循环，直到系统失效。如果污泥回流量过大，也会增加污泥负荷，影响处理效 果，而且非常浪费能耗。因此，精确控制好活性污泥的回流比是非常关键的工 艺环节。
而目前，现有技术的方案是：污泥回流泵出口有手动阀门，通过人工调节 手动阀门的方式，来调节污泥回流的流量。靠人工手动调节污泥回流量，调节 不够精确，调节不及时，在废水流量负荷变化时，不能及时反应过来，跟不上 控制的要求，容易导致系统出现污泥失效或者浪费能耗的情况。
实用新型内容
针对上述缺陷，本实用新型解决的技术问题在于提供一种污泥回流量控制 系统，自动控制，减去人工操作，系统稳定，提高了废水处理质量，减少了系 统出问题的机会。
为了解决以上的技术问题，本实用新型提供的污泥回流量控制系统，包括 进水管、曝气池、二沉池、流出总管、回流管和排出管，所述曝气池和所述二 沉池之间设置有连通管路，所述二沉池设置有污泥收集池，所述进水管将带有 污泥的水流入到所述曝气池内，所述进水管上设置有第一流量计，所述流出总 管与所述污泥收集池连接，所述回流管和所述排出管分别与所述流出总管连 接，所述回流管将污泥回流到所述曝气池内，所述排出管将剩余污泥排出，所 述流出总管上设置有变频回流泵，所述回流管上设置有第二流量计，所述排出 管上设置有第三流量计，所述第一流量计、第二流量计、第三流量计和所述变 频回流泵分别与可编程逻辑控制器连接。
优选地，所述进水管上设置有第一控制阀。
优选地，所述流出总管管上设置有第二控制阀。
优选地，所述回流管上设置有第三控制阀。
优选地，所述回流管上设置有第四控制阀。

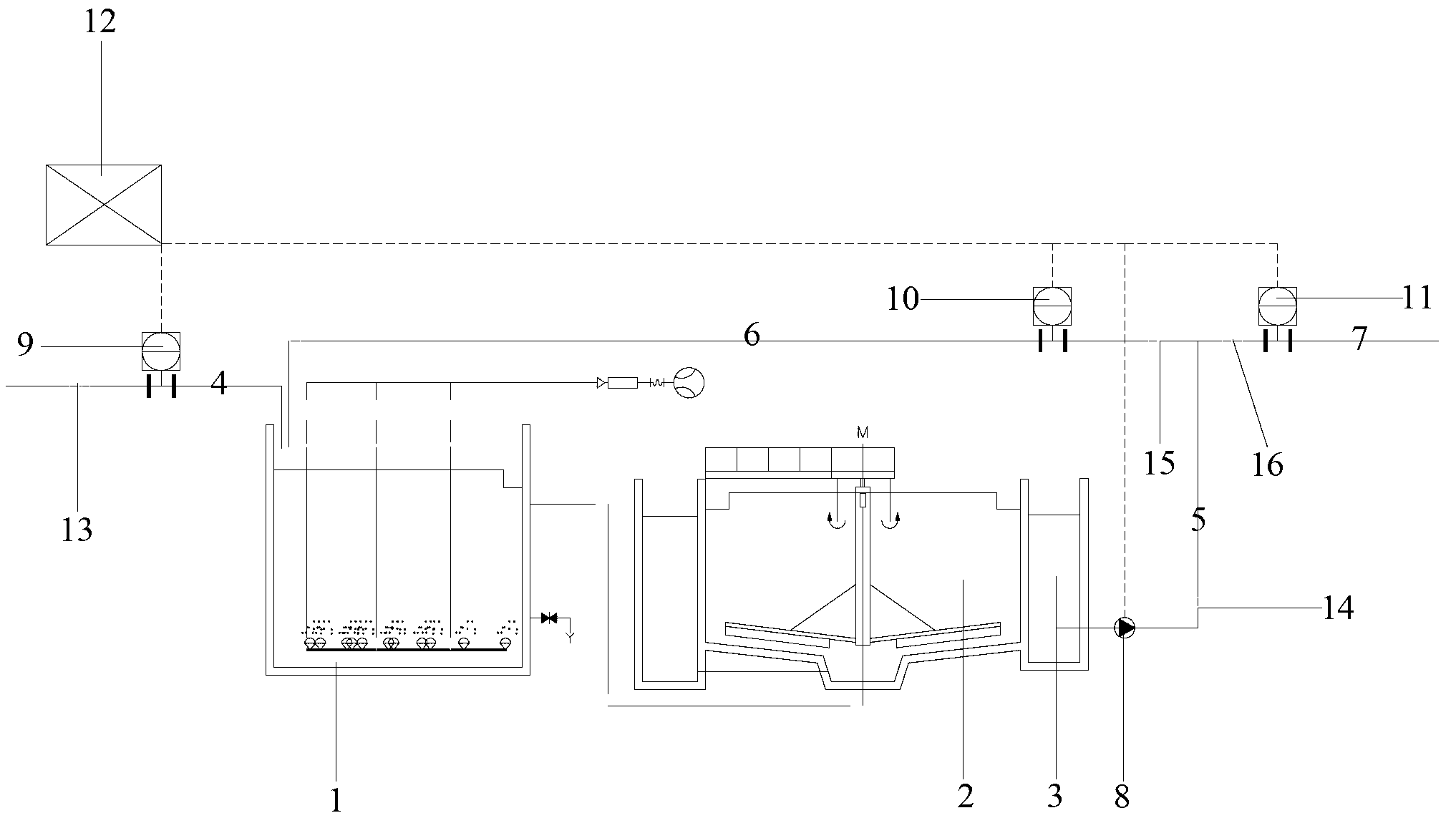

本实用新型提供的污泥回流量控制系统，带有污泥的水通过进水管进入到 曝气池后，经过曝气处理后，污水进入到二沉池，污泥在二沉池的污泥收集池 内被收集，然后污泥通过变频回流泵泵出，通过可编程逻辑控制器(PLC)对 污泥回流泵进行变频控制，通过对第一流量计、第二流量计、第三流量计的数 值读取，再根据生产每天通过实验测试，计算出污泥的最佳污泥回流比之后， 输入可编程逻辑控制器(PLC)中，可编程逻辑控制器(PLC)将按照该污泥 回流比，按照公式(污泥回流量=厌氧反应器进水流量×污泥回流比)计算出 污泥回流的流量，然后根据这个流量值对污泥回流泵进行变频自动控制，也能 得到比较精准稳定的流量值。与现有技术相比，本实用新型提供的污泥回流量 控制系统，自动控制，减去人工操作，系统稳定，提高了废水处理质量，减少 了系统出问题的机会。
