申请日2013.09.05
公开(公告)日2014.04.09
IPC分类号C02F11/12
摘要
本实用新型涉及一种用于污泥压干机的气动张紧同步装置，包括装置本体，其特征在于：所述的装置本体由气缸和张紧辊构成，张紧辊两端均设置有框架，张紧辊两端轴头上设置有齿轮，与齿轮对应的框架内壁顶部的位置设置有与齿轮模数相同且相互啮合的齿条，齿条外侧的框架内壁的顶部设置有上滑道，与上滑道对应的框架内壁底部设置有下滑道，上滑道与下滑道之间设置有UCT轴承，所述的张紧辊两端各有一个UCT轴承和一个气缸相连接，本实用新型可防止网带跑偏，保护网带，且便于维护，维护费用低，使用寿命长，安装方便，另外本实用新型在实现张紧同步、张紧辊平行的同时，也使运营费用缩减至最低。
权利要求书
1.一种用于污泥压干机的气动张紧同步装置，包括装置本体，其特征在于：所述的装置本体由气缸和张紧辊构成，张紧辊两端均设置有框架，张紧辊两端轴头上设置有齿轮，与齿轮对应的框架内壁顶部的位置设置有与齿轮模数相同且相互啮合的齿条，齿条外侧的框架内壁的顶部设置有上滑道，与上滑道对应的框架内壁底部设置有下滑道，上滑道与下滑道之间设置有UCT轴承，所述的张紧辊两端各有一个UCT轴承和一个气缸相连接。
2.根据权利要求1中所述的用于污泥压干机的气动张紧同步装置，其特征在于：所述的框架呈长方体。
3.根据权利要求1中所述的用于污泥压干机的气动张紧同步装置，其特征在于：所述的上滑道与下滑道的规格相同。
说明书
用于污泥压干机的气动张紧同步装置
技术领域
本实用新型涉及一种对污泥进行处理的脱水装置上的元件，特别涉及一种气动张紧和齿轮、齿条相结合的气动张紧同步装置。
背景技术
目前随着国家环保治理的全面开展和力度的加大全国各地区、工矿企业节能减排的指标要求越来越高，传统的处理污泥的脱水装置，在使用过程中普遍会出现，前段来料不稳定、污泥浓度不稳定，而且在污泥浓度8-10%的情况下产生侧流现象，所以形成网带上料不均匀进入大角形滤水辊后由于出现一侧料厚网带将张紧气缸拉回张紧辊不平行网带跑偏，校偏装置矫正不过来造成网带严重打折或将网带边撕烂造成不必要的损失而影响生产。
发明内容
本实用新型的目的在于克服现有技术中存在的不足而提供一种用于污泥压干机的气动张紧同步装置。

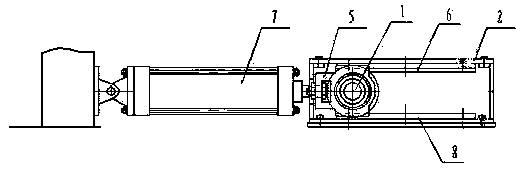

本实用新型是这样实现的：一种用于污泥压干机的气动张紧同步装置，包括装置本体，其特征在于：所述的装置本体由气缸和张紧辊构成，张紧辊两端均设置有框架，张紧辊两端轴头上设置有齿轮，与齿轮对应的框架内壁顶部的位置设置有与齿轮模数相同且相互啮合的齿条，齿条外侧的框架内壁的顶部设置有上滑道，与上滑道对应的框架内壁底部设置有下滑道，上滑道与下滑道之间设置有UCT轴承，所述的张紧辊两端各有一个UCT轴承和一个气缸相连接。
所述的框架呈长方体。
所述的上滑道与下滑道的规格相同。
本实用新型可防止网带跑偏，保护网带，且便于维护，维护费用低，使用寿命长，安装方便，另外本实用新型在实现张紧同步、张紧辊平行的同时，也使运营费用缩减至最低。
