申请日2013.03.27
公开(公告)日2013.10.16
IPC分类号C02F9/14
摘要
本实用新型公开了一种养猪废水处理设备，包括依次连接的集水池、厌氧反应单元、第一级AO反应单元、第二级AO反应单元和化学除磷沉淀池，本实用新型的有益效果是，设备占地面积较其他工艺，对场地要求低;与传统单项脱氮和除磷处理相比较，运行费用低，处理氨氮及总磷效果好;系统通过多级回流能有效减轻污水的冲击负荷。
权利要求书
1.一种养猪废水处理设备，其特征在于，包括依次连接的集水池、厌氧反应单元、第一级AO反应单元、第二级AO反应单元和化学除磷沉淀池。
2.根据权利要求1所述的养猪废水处理设备，其特征在于，所述第一级AO反应单元为活性污泥AO反应单元，第二级AO反应单元为生物膜AO反应单元。
3.根据权利要求1所述的养猪废水处理设备，其特征在于，所述第一级AO反应单元和第二级AO反应单元之间设置有中间沉淀池，沉淀池的进水口和出水口分别与第一级AO反应单元的出水口和第二级AO反应单元的进水口连接。
4.根据权利要求1所述的养猪废水处理设备，其特征在于，在集水池和厌氧反应单元之间连接有预处理单元。
5.根据权利要求1所述的养猪废水处理设备，其特征在于，所述预处理单元包括依次连接的固液分离机、沉淀池和水解酸化调节池，所述固液分离机的进水口与集水池的出水口连接，所述水解酸化调节池的出水口与厌氧反应单元的进水口连接。
6.根据权利要求1所述的养猪废水处理设备，其特征在于，所述化学除磷沉淀池内投放有钙盐和聚丙烯酰胺。
7.根据权利要求1-6任一所述的养猪废水处理设备，其特征在于，所述厌氧反应单元为UASB反应单元。
8.根据权利要求1-6任一所述的养猪废水处理设备，其特征在于，还包括依次连接的PH回调池和氧化塘;所述PH回调池的进水口与化学除磷沉淀池的出水口连接。
说明书
一种养猪废水处理设备
技术领域
本实用新型涉及环保设备技术领域，具体涉及一种养猪废水处理设备。
背景技术
随着规模化畜禽养殖技术的推广，企业养殖数量不断扩大，粪污对环境的污染也越来越严重，为了对养殖污水进行治理，利用生化法处理养殖污水正在得到普遍的推广应用。目前畜禽养殖业污水处理主要以厌氧+具有脱氮除磷功能的好氧工艺为主，但仅仅通过AO、SBR等好氧工艺的生物脱氮除磷无法将污水中高含量的氮磷处理达标。
已有技术存在的缺点如下：
1、氨氮去除能力较差，且不能将氨氮完全去除，仅仅将大部分氨氮转化为硝化氮;
2、总磷去除能力较差，单靠生化措施无法有效处理总磷;
3、加药成本较高，吨水药剂费用一般大于1.5元;
4、抗污水冲击负荷小，处理效果受短时水量影响较大。
实用新型内容
本实用新型为克服上述现有技术所述的至少一种缺陷(不足)，提供一种除磷氮能力强的废水处理设备。

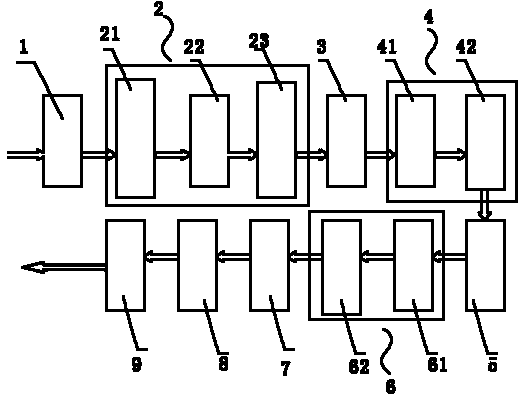

为实现上述发明目的，本实用新型采用如下技术方案，一种养猪废水处理设备，包括依次连接的集水池、厌氧反应单元、第一级AO反应单元、第二级AO反应单元和化学除磷沉淀池。
本实用新型进一步改进在于，所述第一级AO反应单元为活性污泥AO反应单元，第二级AO反应单元为生物膜AO反应单元。
本实用新型进一步改进在于，所述第一级AO反应单元和第二级AO反应单元之间设置有中间沉淀池，沉淀池的进水口和出水口分别与第一级AO反应单元的出水口和第二级AO反应单元的进水口连接。
本实用新型进一步改进在于，在集水池和厌氧反应单元之间连接有预处理单元。
本实用新型进一步改进在于，所述预处理单元包括依次连接的固液分离机、沉淀池和水解酸化调节池，所述固液分离机的进水口与集水池的出水口连接，所述水解酸化调节池的出水口与厌氧反应单元的进水口连接。
本实用新型进一步改进在于，所述化学除磷沉淀池内投放有钙盐和聚丙烯酰胺。
本实用新型进一步改进在于，所述厌氧反应单元为UASB反应单元。
本实用新型进一步改进在于，还包括依次连接的PH回调池和氧化塘;所述PH回调池的进水口与化学除磷沉淀池的出水口连接。
本实用新型的有益效果是，设备占地面积较其他工艺，对场地要求低;与传统单项脱氮和除磷处理相比较，运行费用低，处理氨氮及总磷效果好;系统通过多级回流能有效减轻污水的冲击负荷
