申请日2013.11.22
公开(公告)日2014.05.07
IPC分类号C02F9/02; C02F1/28; C02F1/44
摘要
本实用新型属于水处理技术领域，具体是一种二级节能水处理装置。本实用新型包括一级过滤器、二级过滤器、反渗透主机、纯水箱，其中一级过滤器、二级过滤器和反渗透主机通过管道依次连接，反渗透主机与纯水箱连接，所述的纯水箱上设置有进水口、出水口、换气口。本实用新型所述的一级过滤器是机械过滤器，二级过滤器是活性炭过滤器。机械过滤器、活性炭过滤器分别设置有排气装置、排污装置。本实用新型机械过滤器左侧安装有高压泵装置;活性炭过滤器右侧安装有加药装置。另外，本实用新型结构简单，实用性强，制作成本不高，本产品适合在同类产品中推广使用。
权利要求书
1.一种二级节能水处理装置，包括一级过滤器、二级过滤器、 反渗透主机、纯水箱，其特征在于一级过滤器、二级过滤器和反 渗透主机通过管道依次连接，反渗透主机与纯水箱连接，所述的 纯水箱呈圆筒状，纯水箱上设置有进水口、出水口、换气口，所 述的进水口、出水口分别设置有止回阀。
2.根据权利要求1所述的一种二级节能水处理装置，其特征在 于所述的一级过滤器是机械过滤器，二级过滤器是活性炭过滤 器。
3.根据权利要求2所述的一种二级节能水处理装置，其特征在 于所述的机械过滤器、活性炭过滤器分别设置有排气装置、排污 装置。
4.根据权利要求2所述的一种二级节能水处理装置，其特征在 于所述的机械过滤器左侧安装有高压泵装置。
5.根据权利要求2所述的一种二级节能水处理装置，其特征在 于所述的活性炭过滤器右侧安装有加药装置。
6.根据权利要求1所述的一种二级节能水处理装置，其特征在 于所述的反渗透主机是二级反渗透主机。
说明书
一种二级节能水处理装置
技术领域
本实用新型属于水处理技术领域，具体是一种二级节能水处理 装置。
背景技术
水是生命之源，水处理技术随着科技的发展在不断进步。水处 理技术中，反渗透净水设备是一种常用的净水设备。反渗透设备是 以压力差为推动力的一种高新膜分离技术，反渗透净水设备能通过 多级过滤将原水中的工业污染物、重金属、细菌、病毒等大量混入 水中的杂志全部隔离，过滤出纯净水。该技术生产出的纯净水是当 前公认的纯度最高的水，是人们补充优质水分的最佳选择。但是， 现有技术中的反渗透净水设备中，由于体积较小，很难满足大量用 水的需要，另外，进入反渗透装置的水大多只经过一次过滤，增加 了反渗透装置的工作负荷。
实用新型内容
本实用新型的目的是为了解决现有技术中的不足，提供一种二 级节能水处理装置。

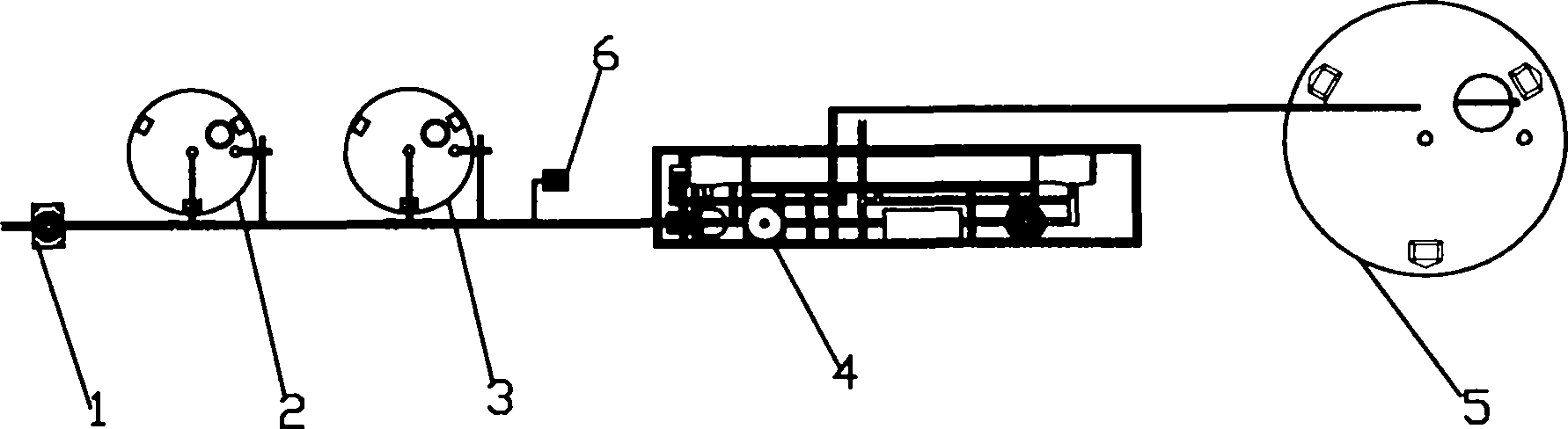

本实用新型包括一级过滤器、二级过滤器、反渗透主机、纯水 箱，其中一级过滤器、二级过滤器和反渗透主机通过管道依次连接， 反渗透主机与纯水箱连接，所述的纯水箱呈圆筒状，纯水箱上设置 有进水口、出水口、换气口，所述的进水口、出水口分别设置有止 回阀。
本实用新型所述的一级过滤器是机械过滤器，二级过滤器是活 性炭过滤器。机械过滤器、活性炭过滤器分别设置有排气装置、排 污装置。
本实用新型机械过滤器左侧安装有高压泵装置;活性炭过滤器 右侧安装有加药装置。所述的反渗透主机纸二级反渗透主机。
本实用新型是一种二级节能水处理装置，在反渗透主机工作前， 水源经过了机械过滤器，活性炭过滤器两级水处理，使得反渗透主 机处理的水源更加洁净。本实用新型的机械过滤器、活性炭过滤器、 反渗透主机均采用大容量结构设计，可以得到更多过滤后的纯净水。 另外，本实用新型结构简单，实用性强，制作成本不高，本产品适 合在同类产品中推广使用。
