申请日2013.11.21
公开(公告)日2014.06.04
IPC分类号C02F9/02; C02F1/32; C02F9/08
摘要
本实用新型涉及废水处理技术领域，提供一种结构简单、占地面积小、节能、环保的废水处理装置，包括依次连接的废水进水管、过滤装置、收集池，所述过滤装置包括中空筒体，所述中空筒体内由上至下依次间隔设有无烟煤过滤器、石英砂、活性炭吸附器、超滤膜过滤器，所述中空筒体的底部设有出水口及用于控制废水排放的阀门。
权利要求书
1.一种废水处理装置，其特征在于：包括依次连接的废水收集池、过滤装置、中水储水池，所述过滤装置包括中空筒体，所述中空筒体内由上至下依次间隔设有无烟煤过滤器、石英砂、活性炭吸附器、超滤膜过滤器，所述中空筒体的底部设有出水口及用于控制废水排放的阀门。
2.根据权利要求1所述的废水处理装置，其特征在于：所述中空筒体内位于超滤膜过滤器下方还设有紫外线杀菌器。
3.根据权利要求1所述的废水处理装置，其特征在于：所述中空筒体间隔设置的无烟煤过滤器、石英砂、活性炭吸附器、超滤膜过滤器之间采用螺丝扣联接。
4.根据权利要求2所述的废水处理装置，其特征在于：所述紫外线杀菌器与超滤膜过滤器材用螺丝扣联接。
5.根据权利要求1或2所述的废水处理装置，其特征在于：还包括第二道水处理装置，所述中水储水池的出水口与第二道水处理装置连接，所述第二道水处理装置包括依次连接的有害物质吸附装置、反渗透过滤装置、水压装置、储水压力桶。
说明书
一种废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种废水处理装置。
背景技术
目前公开的生活及商业和工业水处理装置，特别是废水利用的处理装置虽然很多，但是，绝大多数仅仅停留在原用水装置的改造与利用上，如马桶节水装置、洗手盆废水过滤利用装置等简单的水处理层面，而且应用约束条件较多，使用过程复杂，难以推广普及。
在现代科学技术与生活和工作条件日益进步和发展的背景下，特别是在水资源日益短缺的现状与趋势下，仅仅停留在原用水装置的改造与利用上的水处理装置，显然不能够适应人们工作和生活的发展，水资源紧缺和水资源的浪费是客观存在的现实，节能减排也是世界领域的目标。因此，急需开发一种废水处理装置，能够将废水有效处理回收利用。
发明内容
因此，针对上述问题，本实用新型提供一种结构简单、占地面积小、节能、环保的废水处理装置。

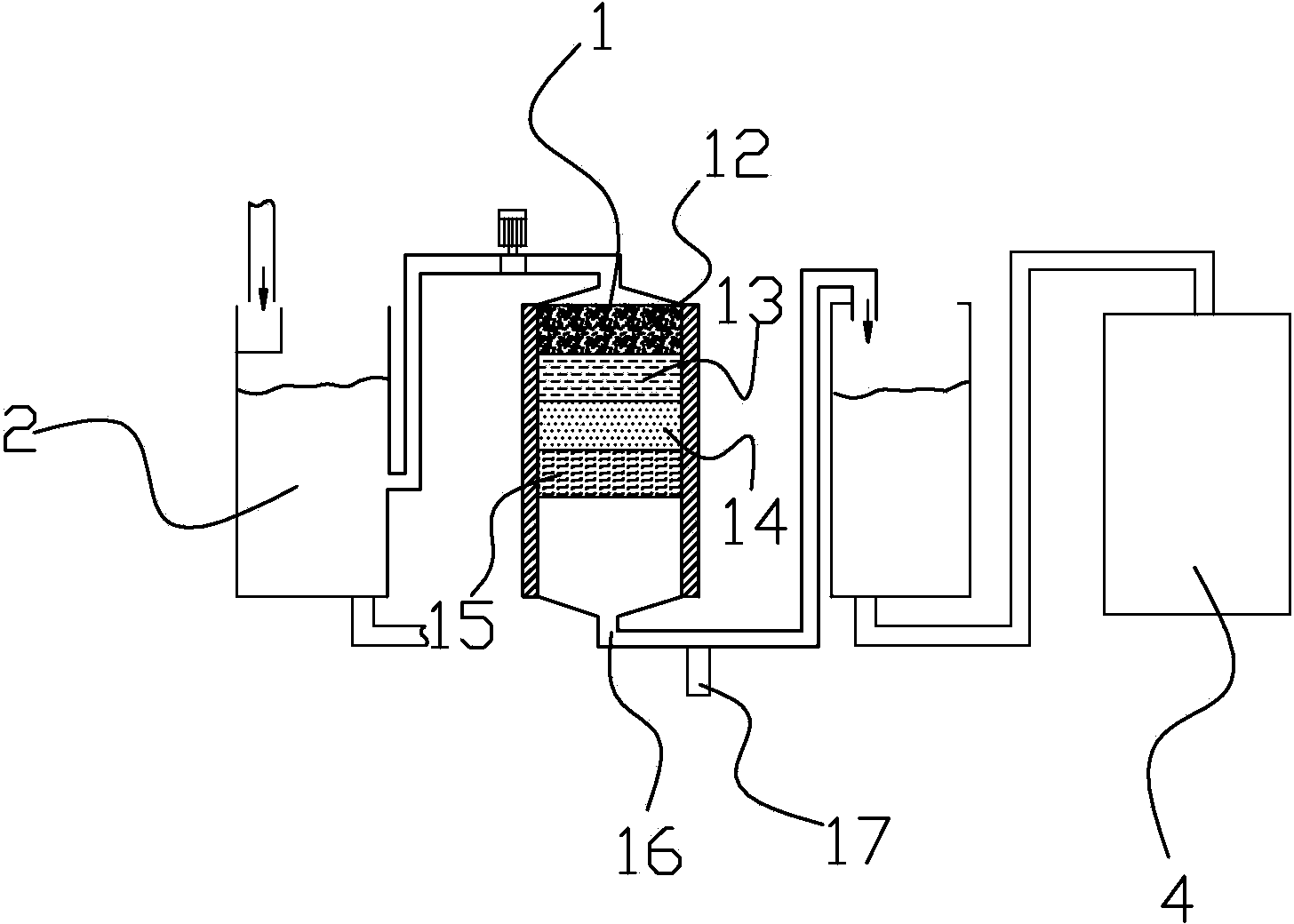

为达到上述目的，本实用新型是通过以下技术方案实现的：一种废水处理装置，包括依次连接的废水收集池、过滤装置、中水储水池，所述过滤装置包括中空筒体，所述中空筒体内由上至下依次间隔设有无烟煤过滤器、石英砂、活性炭吸附器、超滤膜过滤器，所述中空筒体的底部设有出水口及用于控制废水排放的阀门。
进一步的改进是：所述中空筒体内位于超滤膜过滤器下方还设有紫外线杀菌器。
进一步的改进是：所述中空筒体间隔设置的无烟煤过滤器、石英砂、活性炭吸附器、超滤膜过滤器之间采用螺丝扣联接。
进一步的改进是：所述紫外线杀菌器与超滤膜过滤器材用螺丝扣联接。
进一步的改进是：还包括第二道水处理装置，所述中水储水池的出水口与第二道水处理装置连接，所述第二道水处理装置包括依次连接的有害物质吸附装置、反渗透过滤装置、水压装置、储水压力桶。
本实用新型的有益效果为：本实用新型通过的废水处理装置包括依次连接的废水收集池、过滤装置、中水储水池，所述过滤装置包括中空筒体，所述中空筒体内由上至下依次间隔设有无烟煤过滤器、石英砂、活性炭吸附器、超滤膜过滤器，废水经过废水进入管进入中空筒体，废水依次经过无烟煤过滤器、石英砂、活性炭吸附器、超滤膜过滤器，废弃固体及细菌等被过滤掉，得到较为干净的水，这些水可以被回收再次投入工业或者生活使用。进一步的，还设置了第二道水处理装置，能够将中水储水池内的水进行进一步的处理，从而得到可以直接引用的水。本实用新型结构简单、占地面积小、节能、环保，实用。
