申请日2013.09.02
公开(公告)日2014.04.16
IPC分类号B01D33/76; B01D33/11
摘要

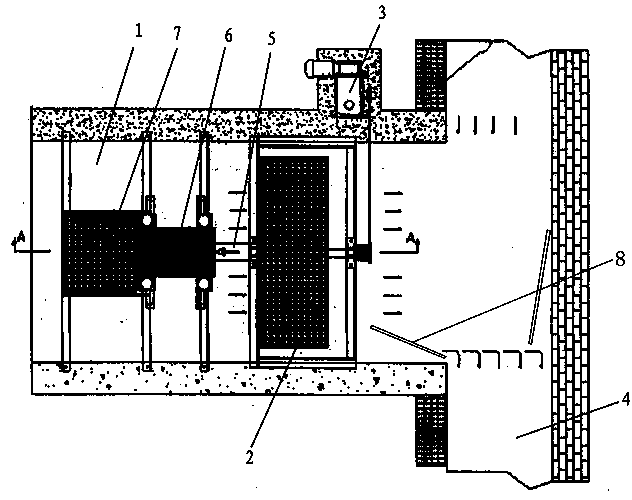

本实用新型涉及一种污水处理系统，尤其是涉及一种印染污水纤维处理系统。其主要是解决现有技术所存在的废水处理方法无法对印染废水进行处理，而现有的处理方法都是通过金属网过滤板，需要人工拉出来去掉这些过滤出来的杂质，费时费力，生产成本较高等的技术问题。本实用新型包括污水池(1)，所述的污水池(1)内设有过滤机(2)，过滤机的滤网为环形设置，过滤机通过传动机构连接有驱动装置(3)，污水池连通有排水沟(4)，排水沟的入口处设有斜向设置的导流板(8)，过滤机的滤网内部通过通道(5)连通有脱水机(6)，脱水机连接接渣槽(7)。
权利要求书
1.一种印染污水纤维处理系统，包括污水池(1)，其特征在于所述的污水池(1)内设有过滤机(2)，过滤机的滤网为环形设置，过滤机通过传动机构连接有驱动装置(3)，污水池连通有排水沟(4)，排水沟的入口处设有斜向设置的导流板(8)，过滤机的滤网内部通过通道(5)连通有脱水机(6)，脱水机连接接渣槽(7)。
2.根据权利要求1所述的印染污水纤维处理系统，其特征在于所述的过滤机(2)的滤网的目数为30-50目，直径为1-2米。
3.根据权利要求1或2所述的印染污水纤维处理系统，其特征在于所述的通道(5)向脱水机(6)方向倾斜设置。
说明书
印染污水纤维处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其是涉及一种印染污水纤维处理系统。
背景技术
一般针织品的印染废水由于具有一些生化物质，因此目前普通的废水处理方法很难处理这类废水。中国专利公开了一种废水处理的方法(公开号：CN 101085695A)，其包括如下步骤：分类：将排放的废水分类为高浓度废水和低浓度废水两类集装;高浓度废水前置处理：气浮物化：将集装的高浓度废水经过气浮物化形成低浓度废水和浓悬浮液;澄清分层：浓悬浮液经过澄清分层形成低浓度废水和固相悬浮液，澄清分层聚合剂为碱式氯化铝：压滤：固相悬浮液经过自压压滤分离成低浓度废水和排放污泥;PH调节和生化处理：低浓度废水进入PH调节蓄水池进行常规PH调节后再进行常规生化处理，分离成初级排放水和活性污泥，活性污泥经过自压压滤分离成排放污泥和压滤废水，压滤废水回入PH调节蓄水池再处理;化学处理：初级排放水经过加药釜、反应釜、净水釜形成终级排放水，加药釜加入的化学处理药剂为次氯酸钠或碱式氯化铝;化学处理中的加药釜装有加热装置，加热形式可以是太阳能、蒸汽或电加热。化学处理中的反应釜可以是4个组成，反应釜和净水釜之间增加过滤釜，过滤釜可以是2个，过滤填料为卵石、石英砂和活性炭;自压压滤是将活性污泥灌入编织袋内，通过活性污泥自重压滤将废水滤压出编织袋外形成排放污泥。但是这种废水处理方法无法对印染废水进行处理，而现有的处理方法都是通过金属网过滤板，需要人工拉出来去掉这些过滤出来的杂质，费时费力，生产成本较高。
实用新型内容
本实用新型是提供一种印染污水纤维处理系统，其主要是解决现有技术所存在的废水处理方法无法对印染废水进行处理，而现有的处理方法都是通过金属网过滤板，需要人工拉出来去掉这些过滤出来的杂质，费时费力，生产成本较高等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的印染污水纤维处理系统，包括污水池，所述的污水池内设有过滤机，过滤机的滤网为环形设置，过滤机通过传动机构连接有驱动装置，污水池连通有排水沟，排水沟的入口处设有斜向设置的导流板，过滤机的滤网内部通过通道连通有脱水机，脱水机连接接渣槽。过滤机的滤网进行旋转，污水池的污水通入到滤网处时，污水会通过滤网达到排水沟处，而涤纶短纤等纤维会附在滤网上，由旋转的滤网带到通道上方，纤维便会掉到通道上，从而运送到脱水机处进行脱水，最后被送到接渣槽。整个流程无需人工操作，较为简单。
作为优选，所述的过滤机的滤网的目数为30-50目，直径为1-2米。这样既能使水通过，又能截留需要过滤的纤维。
作为优选，所述的通道向脱水机方向倾斜设置，这样能使过滤掉的纤维自动运送到脱水机处。
因此，本实用新型利用旋转的滤网，能自动将污水中的纤维过滤掉，并且自动运送到脱水机、接渣槽，无需人工操作，省时省力，生产成本较低，结构简单、合理。
