申请日2013.02.19
公开(公告)日2013.09.04
IPC分类号E03C1/12; E03D1/00; E03C1/264; E03C1/14
摘要

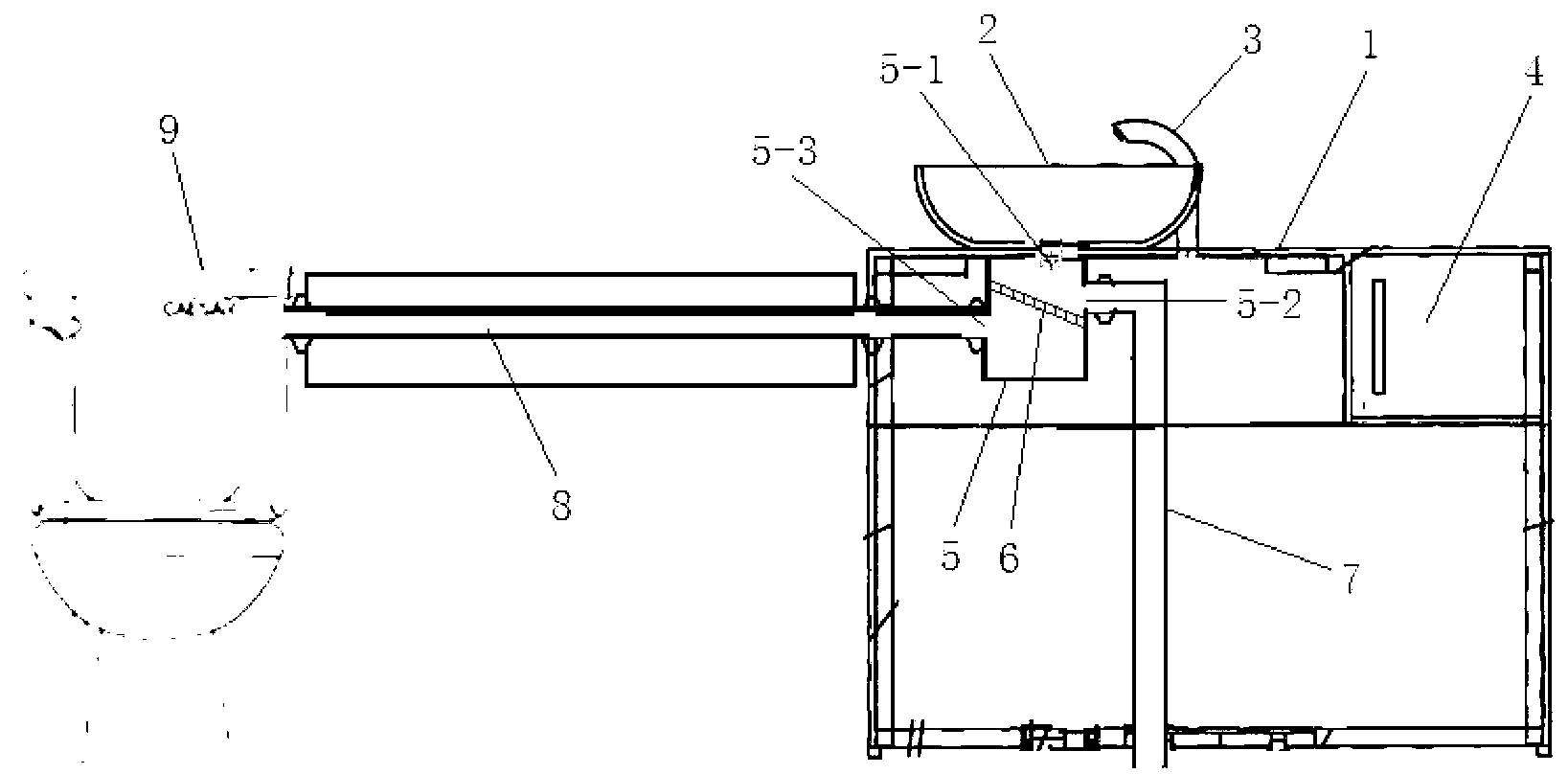

本实用新型公开了一种污水二次利用装置，包括有柜体，柜体上台面设有洗手盆和水龙头，柜体内设有置物箱和污水净化箱，污水净化箱内倾斜设有滤网，滤网将污水净化箱内腔分隔成上部污水区域和下部过滤区域，上部污水区域分别设有进水口和排污口，下部过滤区域设有净化水出口，进水口与洗手盆的污水出口连通，排污口连接至下水管道，净化水出口通过出水软管连接有一水平设置的扁宽的储水箱，储水箱的出水口通过软管伸至马桶水箱。本实用新型结构简单，安装使用方便，可通过污水净化器将洗手盆内的污水净化后送至储存箱再送至马桶水箱，使得水资源得到了有效地利用，且节约了用水开支，满足了用户的使用要求。
权利要求书
1.一种污水二次利用装置，其特征在于：包括有柜体，所述柜体上台面设有洗手盆和水龙头，柜体内设有置物箱和污水净化箱，所述污水净化箱内倾斜设有滤网，所述滤网将污水净化箱内腔分隔成上部污水区域和下部过滤区域，所述上部污水区域分别设有进水口和排污口，下部过滤区域设有净化水出口，所述进水口与洗手盆的污水出口连通，所述排污口连接至下水管道，所述净化水出口通过出水软管连接有一水平设置的扁宽的储水箱，所述储水箱的出水口通过软管伸至马桶水箱。
2.根据权利要求1所述的一种污水二次利用装置，其特征在于：所述马桶水箱、储水箱及污水净化箱的最高水位相同。
说明书
一种污水二次利用装置
技术领域
本实用新型涉及一种家用污水利用装置，具体为一种污水二次利用装置。
背景技术
在卫浴室内通常都设有马桶，洗手盆等必备的用具。但是，传统的马桶和洗手盆用具必须要分开安装，分别摆放在卫浴室的不同位置上，而洗手盆的污水通过下水管道直接排出，不再二次利用，导致资源浪费。
实用新型内容
本实用新型的目的是提供了一种污水二次利用装置，以解决现有技术中传统的卫浴室内洗手盆的污水通过下水管道直接排出，不再二次利用，导致资源浪费的问题。
为达到上述目的，本实用新型采用的技术方案为：
一种污水二次利用装置，其特征在于：包括有柜体，所述柜体上台面设有洗手盆和水龙头，柜体内设有置物箱和污水净化箱，所述污水净化箱内倾斜设有滤网，所述滤网将污水净化箱内腔分隔成上部污水区域和下部过滤区域，所述上部污水区域分别设有进水口和排污口，下部过滤区域设有净化水出口，所述进水口与洗手盆的污水出口连通，所述排污口连接至下水管道，所述净化水出口通过出水软管连接有一水平设置的扁宽的储水箱，所述储水箱的出水口通过软管伸至马桶水箱。
所述的一种污水二次利用装置，其特征在于：所述马桶水箱、储水箱及污水净化箱的最高水位相同。
本实用新型的有益效果为：
本实用新型结构简单，安装使用方便，可通过污水净化器将洗手盆内的污水净化后送至储存箱再送至马桶水箱，使得水资源得到了有效地利用，且节约了用水开支，满足了用户的使用要求。
