申请日2013.02.19
公开(公告)日2013.08.07
IPC分类号G05B19/418
摘要
本实用新型涉及一种水处理系统中水泵的智能控制系统，至少包括两条平行设置的第一送水管路和第二送水管路，在第一送水管路和第二送水管路之间并联设置有至少三台送水泵，第一送水泵安装在第一送水管路上，第二送水泵安装在第二送水管路上，第三送水泵的进出口通过管路与第一送水管路和第二送水管路相连，第三送水泵的进出口与第一送水管路之间装有第一进水阀和第一出水阀，第三送水泵的进出口与第二送水管路之间装有第二进水阀和第二出水阀。本实用新型采用全自动智能控制模式能有效的保障设备的稳定运行，大大降低了水泵的投入成本及运行成本;同时由于采用简洁的智能控制系统，也降低了电气部分的故障率。
权利要求书
1.一种水处理系统中水泵的智能控制系统，至少包括两条平行设置的第一送水管路和第二送水管路，其特征在于：在所述第一送水管路和第二送水管路之间并联设置有至少三台送水泵，第一送水泵安装在第一送水管路上，第二送水泵安装在第二送水管路上，第三送水泵的进出口通过管路与所述第一送水管路和第二送水管路相连，所述第三送水泵的进出口与所述第一送水管路之间装有第一进水阀和第一出水阀，所述第三送水泵的进出口与所述第二送水管路之间装有第二进水阀和第二出水阀，所述第一进水阀、第一出水阀以及第二进水阀和第二出水阀经PLC控制器控制连接，所述所述第一送水管路和第二送水管路之间并联的送水泵均由所述PLC控制器控制启闭。
2.根据权利要求1所述的水处理系统中水泵的智能控制系统，其特征在于：所述第一送水管路和第二送水管路的出水口处还设有第一压力开关和第二压力开关与所述PLC控制器通信连接。
3.根据权利要求1所述的水处理系统中水泵的智能控制系统，其特征在于：所述第一进水阀、第一出水阀以及第二进水阀和第二出水阀均为气动阀。
4.根据权利要求1所述的水处理系统中水泵的智能控制系统，其特征在于：所述第一送水管路或第二送水管路上装有压力指示器。
说明书
一种水处理系统中水泵的智能控制系统
技术领域
本实用新型涉及一种智能控制系统，具体来说是一种水处理系统中水泵的智能控制系统，属于自动化控制领域。
背景技术
随着水处理设备应用技术的发展，用户对系统的稳定性等要求也越来越高。而在水处理系统中水泵有着不可或缺的重要性，因此常规的设计都会采用一用一备的设计模式，以防止因为水泵问题而导致的系统停水影响生产，而造成重大损失。
大型或多套并联运行的水处理设备，一般设计有2组或多组并联运行的模式，如果所有水泵均考虑一用一备那么投入成本将会非常的高，控制系统也将更繁琐。比如常规设计2组并联的设计模式一般分为A、B 2组，2组设备设计可并联、单独运行，而水泵设计如采用一用一备则需要4台，一对一模式可自动切换运行，如采用二用一备的设计模式，水泵虽然只需要3台，但一对二模式一般只能手动进行切换，一旦水泵出现故障很有可能得不到及时的切换而影响到系统的稳定运行，从而造成重大损失。
实用新型内容
本实用新型所要解决的技术问题是，克服现有技术的缺点，提供一种水处理系统中水泵的智能控制系统，能够在运行水泵在出现故障时，备用水泵能在第一时间通过智能判断，启动备用泵来替代有故障泵的智能控制。

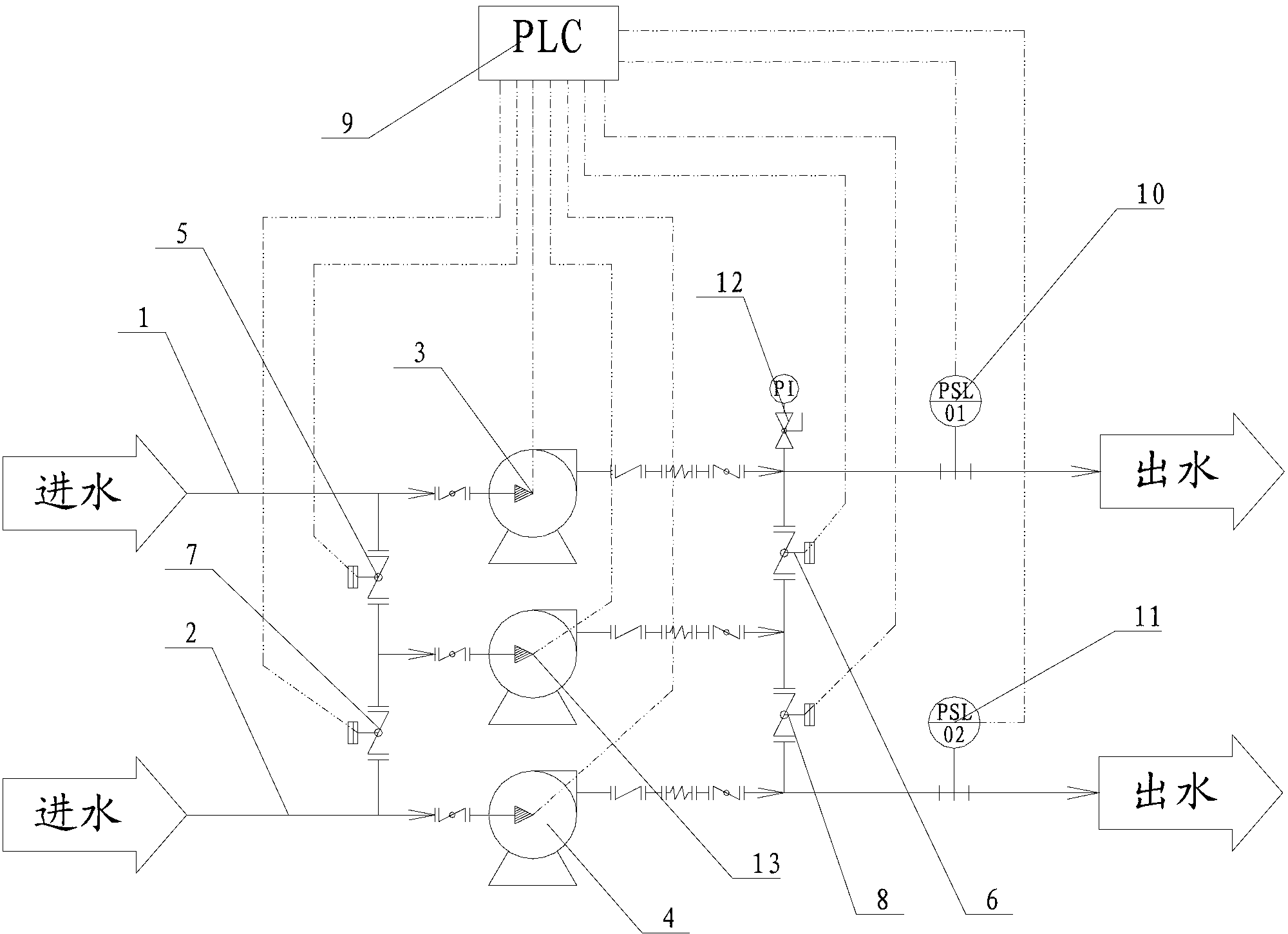

为了解决以上技术问题，本实用新型提供一种水处理系统中水泵的智能控制系统，至少包括两条平行设置的第一送水管路和第二送水管路，在所述第一送水管路和第二送水管路之间并联设置有至少三台送水泵，第一送水泵安装在第一送水管路上，第二送水泵安装在第二送水管路上，第三送水泵的进出口通过管路与所述第一送水管路和第二送水管路相连，所述第三送水泵的进出口与所述第一送水管路之间装有第一进水阀和第一出水阀，所述第三送水泵的进出口与所述第二送水管路之间装有第二进水阀和第二出水阀，所述第一进水阀、第一出水阀以及第二进水阀和第二出水阀经PLC控制器控制连接，所述所述第一送水管路和第二送水管路之间并联的送水泵均由所述PLC控制器控制启闭。
本实用新型进一步限定的技术方案是：前述的水处理系统中水泵的智能控制系统，所述第一送水管路和第二送水管路的出水口处还设有第一压力开关和第二压力开关与所述PLC控制器通信连接。
前述的水处理系统中水泵的智能控制系统，所述第一进水阀、第一出水阀以及第二进水阀和第二出水阀均为气动阀。
进一步的，前述的水处理系统中水泵的智能控制系统，所述第一送水管路或第二送水管路上装有压力指示器。
本实用新型的有益效果是：本实用新型采用全自动智能控制模式能有效的保障设备的稳定运行，大大降低了水泵的投入成本及运行成本;智能的控制系统使得水泵控制更简洁，同时也大大降低了控制部分电器元件的投入成本及运行成本;同时由于采用简洁的智能控制系统，也降低了电气部分的故障率。
