申请日2013.11.21
公开(公告)日2014.06.18
IPC分类号C02F1/04; B01D9/02; B01D1/30; B01D1/00
摘要
本实用新型公开一种处理高盐废水的蒸发结晶设备，包括：稠厚器;蒸发结晶器，蒸发结晶器具有结晶室，蒸发结晶器上设有进料口;进料管，进料管的一端与结晶室连通，且进料管的进水方向为结晶室内壁的切向方向;出料管，出料管的一端与结晶室连通;三向控制阀，三向控制阀的三个接口分别与稠厚器、进料管的另一端以及出料管的另一端连通;以及水泵，水泵连接在进料管与出料管之间。根据本实用新型的处理高盐废水的蒸发结晶设备，进料管的进水方向为结晶室内壁的切向方向，可以使水流在结晶室内扰动，产生旋流，增加高温废水的流动性，提高蒸发结晶器内水蒸气的蒸发效率，同时，水流扰动将沉积盐冲开并悬浮起来随出料管排出，减小了结晶室内的盐的沉积量。
权利要求书
1.一种处理高盐废水的蒸发结晶设备，其特征在于，包括：
稠厚器;
蒸发结晶器，所述蒸发结晶器具有结晶室，所述蒸发结晶器上设有进料口;
进料管，所述进料管的一端与所述结晶室连通，且所述进料管的进水方向为所述结晶 室内壁的切向方向;
出料管，所述出料管的一端与所述结晶室连通;
三向控制阀，所述三向控制阀的三个接口分别与所述稠厚器、所述进料管的另一端以 及所述出料管的另一端连通;以及
水泵，所述水泵连接在所述进料管与所述出料管之间。
2.根据权利要求1所述的处理高盐废水的蒸发结晶设备，其特征在于，所述结晶室的 上部和下部分别通过循环管与加热器连通。
3.根据权利要求1所述的处理高盐废水的蒸发结晶设备，其特征在于，所述蒸发结晶 器的底端设有出口。
4.根据权利要求3所述的处理高盐废水的蒸发结晶设备，其特征在于，进一步包括排 渣罐，所述排渣罐与所述出口连通。
5.根据权利要求4所述的处理高盐废水的蒸发结晶设备，其特征在于，所述出口与所 述排渣罐之间设有第一控制阀。
6.根据权利要求4所述的处理高盐废水的蒸发结晶设备，其特征在于，所述排渣罐的 底端设有排渣口，所述排渣口处设有第二控制阀。
7.根据权利要求1所述的处理高盐废水的蒸发结晶设备，其特征在于，所述出料管与 所述结晶室的连通处高于所述进料管与所述结晶室的连通处。
8.根据权利要求1所述的处理高盐废水的蒸发结晶设备，其特征在于，所述出料管与 所述结晶室的连通处位于所述进料管与所述结晶室的连通处的正上方。
9.根据权利要求1所述的处理高盐废水的蒸发结晶设备，其特征在于，所述水泵连接 在所述进料管与所述三向控制阀之间。
10.根据权利要求1所述的处理高盐废水的蒸发结晶设备，其特征在于，所述进料口 设在所述蒸发结晶器的上端。
说明书
处理高盐废水的蒸发结晶设备
技术领域
本实用新型涉及工业废水处理技术领域，具体而言，特别涉及一种处理高盐废水的蒸 发结晶设备。
背景技术
黄金提纯过程产生的废水，其成分为复杂，含盐量高，处理难度大。目前，对于高盐 废水的处理我们采用的是一种三效蒸发结晶器，其工作原理是让加热后的原水在三个串联 的蒸发结晶器中蒸发，前一个蒸发结晶器蒸发出来的蒸汽作为下一蒸发结晶器的热源，再 将蒸汽冷凝成为淡水。加热后的盐水经离心分离后析出盐，实现废水脱盐。但由于在现有 提纯技术条件下产生的废水成分复杂，含有大量氯离子、硫酸根离子、硝酸离子及钙镁离 子，总含盐量高达16%-28%，在废水处理过程中析出的盐及管壁上脱落的垢容易堵塞设备 管道，使得设备无法正常运行，使得设备的检修、拆装频率提高，一般情况下，每两天要 拆卸清理一次，生产效率低，作业人员劳动强度大。
实用新型内容
本实用新型旨在至少在一定程度上解决现有技术中的上述技术问题之一。为此，本实 用新型的一个目的在于提出一种具有蒸发效率高、盐沉积量小的处理高盐废水的蒸发结晶 设备。

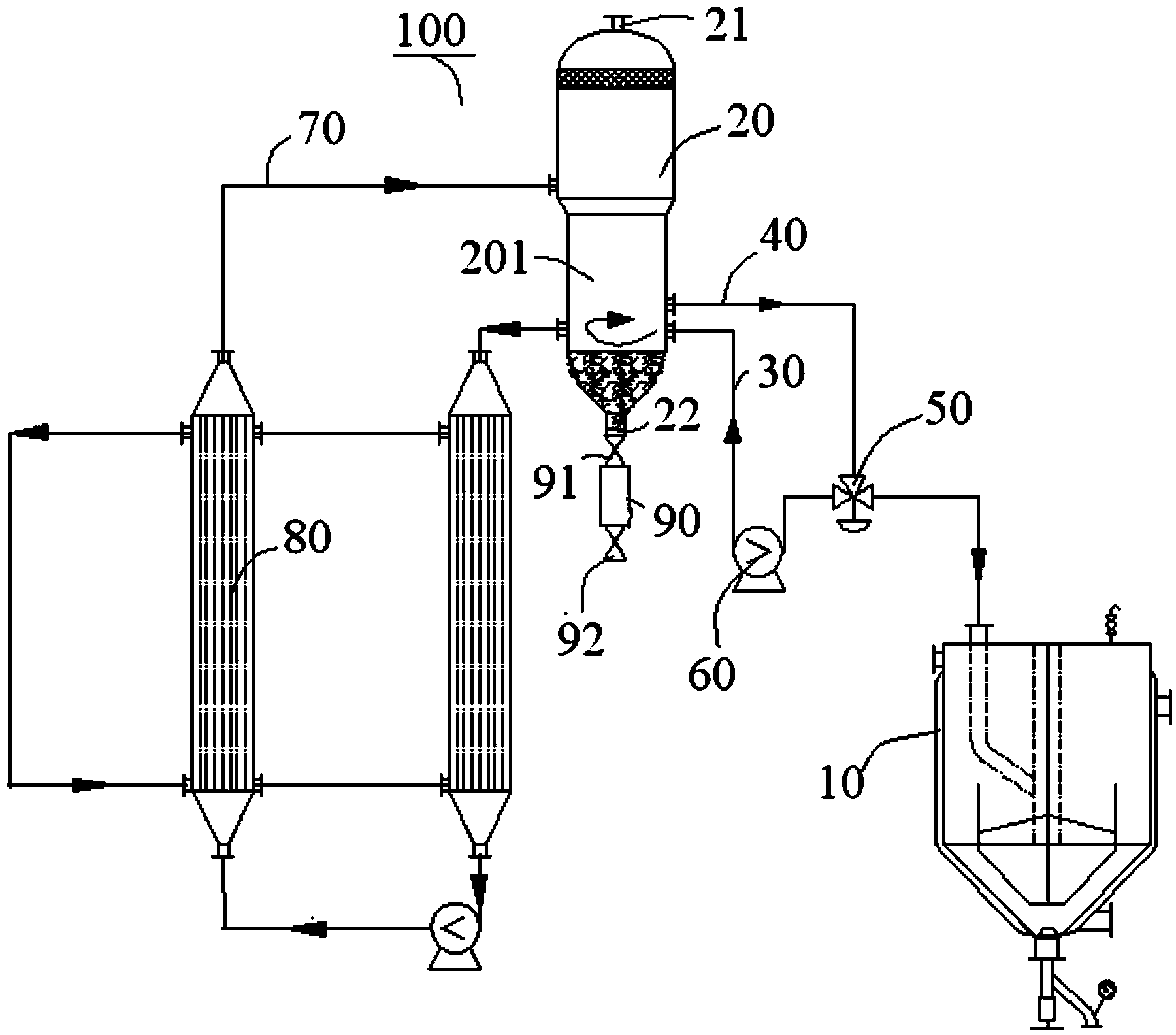

根据本实用新型提供的一种处理高盐废水的蒸发结晶设备，包括：稠厚器;蒸发结晶 器，所述蒸发结晶器具有结晶室，所述蒸发结晶器上设有进料口;进料管，所述进料管的 一端与所述结晶室连通，且所述进料管的进水方向为所述结晶室内壁的切向方向;出料管， 所述出料管的一端与所述结晶室连通;三向控制阀，所述三向控制阀的三个接口分别与所 述稠厚器、所述进料管的另一端以及所述出料管的另一端连通;以及水泵，所述水泵连接 在所述进料管与所述出料管之间。
根据本实用新型的实施例的处理高盐废水的蒸发结晶设备，进料管的进水方向为结晶 室内壁的切向方向，可以使水流在结晶室内扰动，产生旋流，增加高温废水的流动性，提 高蒸发结晶器内水蒸气的蒸发效率，同时，进料管的进水方向为结晶室内壁的切向方向， 水流扰动将沉积盐冲开并悬浮起来随出料管排出，减小了结晶室内的盐的沉积量。
另外，根据本实用新型上述实施例的处理高盐废水的蒸发结晶设备还可以具有如下附 加的技术特征：
根据本实用新型的一个实施例，所述结晶室的上部和下部分别通过循环管与加热器连 通。
根据本实用新型的一个实施例，所述蒸发结晶器的底端设有出口。
根据本实用新型的一个实施例，进一步包括排渣罐，所述排渣罐与所述出口连通。
根据本实用新型的一个实施例，所述出口与所述排渣罐之间设有第一控制阀。
根据本实用新型的一个实施例，所述排渣罐的底端设有排渣口，所述排渣口处设有第 二控制阀。
根据本实用新型的一个实施例，所述出料管与所述结晶室的连通处高于所述进料管与 所述结晶室的连通处。
根据本实用新型的一个实施例，所述出料管与所述结晶室的连通处位于所述进料管与 所述结晶室的连通处的正上方。
根据本实用新型的一个实施例，所述水泵连接在所述进料管与所述三向控制阀之间。
根据本实用新型的一个实施例，所述进料口设在所述蒸发结晶器的上端。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本实用新型的实践了解到。
