申请日2013.03.26
公开(公告)日2013.08.28
IPC分类号C02F3/02; C02F3/30; C02F3/12
摘要
本实用新型提供了一种一体化污水生物处理反应器，自下而上包括调节区、曝气反应区和沉淀区，其特征在于，所述调节区的一侧设置有进水管，调节区的另一侧设置有进气管，进气管与设置在调节区中央的曝气盘相连，所述沉淀区的一侧设置有出水管，出水管的下方设置有排泥管。通过合理的设计不仅使污水的混合效果好、传质效果好、空气的利用率高;而且还减少了占地面积，便于运行管理，适合生活小区和景区进行污水处理及回用。
权利要求书

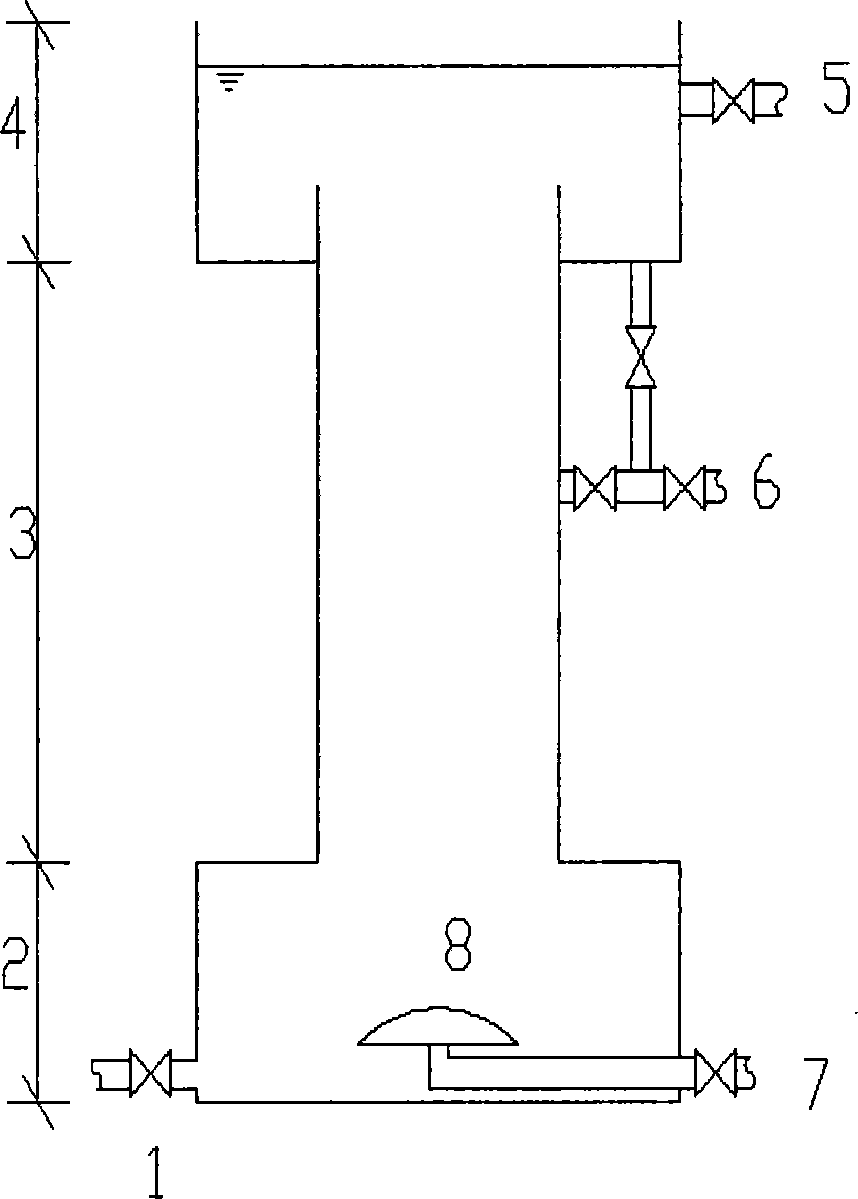

1.一种一体化污水生物处理反应器，自下而上包括调节区(2)、曝气反应 区(3)和沉淀区(4)，其特征在于，所述调节区(2)的一侧设置有进水管(1)， 调节区(2)的另一侧设置有进气管(7)，进气管(7)与设置在调节区(2)中 央的曝气盘(8)相连，所述沉淀区(4)的一侧设置有出水管(5)，出水管(5) 的下方设置有排泥管(6)。
说明书
一体化污水生物处理反应器
技术领域
本实用新型涉及一种一体化生物反应器，属于污水生物处理装置。
背景技术
国内外常用的污水处理方法有物理法、化学法、生物法和一些组合式工艺 方法。污水生物处理常规流程为：格栅-调节池-初步沉淀池-曝气池-二次 沉淀池-出水，虽然污水生物处理方法具有高效、廉价、污染少等特点，但是 较长的工艺流程使污水生物处理构筑物占据了较大的面积，并增加了很多的管 线、水泵，导致污水生物处理不仅占据紧张的耕地，而且增加了污水生物处理 厂的运行费用和管理难度。
实用新型内容
为了解决背景技术中存在的以上问题，本实用新型提供了一种一体化污水 生物处理反应器。为达到上述目的，本实用新型采用如下技术方案：
一种一体化污水生物处理反应器，自下而上包括调节区、曝气反应区和沉 淀区，其特征在于，所述调节区的一侧设置有进水管，调节区的另一侧设置有 进气管，进气管与设置在调节区中央的曝气盘相连，所述沉淀区的一侧设置有 出水管，出水管的下方设置有排泥管。
其设计原理：(1)将进水口和进气口设在调节区，有利于实现调节区污水 和空气的完全混合，并实现的水质水量的调节;(2)在曝气区填充填料或活性 污泥或填料/活性污泥混合物;(3)污水溢流进入沉淀区，在沉淀区经沉淀后其 上清液由排水管排出反应器，污泥则利用重力经过回流管返回到曝气区，剩余 污泥则外排出反应器。
本实用新型的有益效果是制作一种一体化的污水生物处理反应器，该反应 器将目前由诸多构筑物组成的工艺流程(调节池、曝气池和二沉池以及污泥回 流系统)合理的布局成一体化设备。通过合理的设计使污水的混合效果好、空 气的利用率高和污水处理效果好;并达到占地面积减少、运行费用降低、生物 处理效果好、对环境影响小等优势;有望通过该反应器的研制，淘汰或代替现 有复杂的构筑物。社会、环境效益比较显著，特别适合在大型社区、景区或者 工厂推广，前景广阔。
