申请日2013.04.25
公开(公告)日2013.10.16
IPC分类号A01G27/02
摘要
本实用新型提供一种鱼缸废水自动浇花装置，属于水资源利用设备技术领域。包括鱼缸、导管Ⅰ、阀门Ⅰ、蓄水槽、导管Ⅱ、阀门Ⅱ、盆花、换水管、控制模块Ⅰ和控制模块Ⅱ，所述控制模块Ⅰ和换水管安装在鱼缸上，鱼缸与蓄水槽通过导管Ⅰ和阀门Ⅰ连接，控制模块Ⅱ安装在蓄水槽上，蓄水槽通过导管Ⅱ和阀门Ⅱ向盆花供水。既解决了鱼缸定期换水和排泄物清除的麻烦，也实现了鱼缸废水的再利用，从而使得水资源利用效率大大提高，也达到了利用废水和排泄物给盆花浇水和施肥的目的。此装置结构简单、经济实惠、换水浇花自动化、省时省力，实现废水资源高效利用的功能。
权利要求书
1.一种鱼缸废水自动浇花装置，其特征在于：包括鱼缸、导管Ⅰ、阀门Ⅰ、蓄水槽、导管Ⅱ、阀门Ⅱ、盆花、换水管、控制模块Ⅰ和控制模块Ⅱ，所述控制模块Ⅰ和换水管安装在鱼缸上，鱼缸与蓄水槽通过导管Ⅰ和阀门Ⅰ连接，控制模块Ⅱ安装在蓄水槽上，蓄水槽通过导管Ⅱ和阀门Ⅱ向盆花供水。
2.根据权利要求1所述的鱼缸废水自动浇花装置，其特征在于：所述导管Ⅱ为T型管道，并在导管Ⅱ上分布数个灌水器。
说明书
一种鱼缸废水自动浇花装置
技术领域
本实用新型涉及一种鱼缸废水自动浇花装置，属于水资源利用设备技术领域。
背景技术
随着人们生活水平的提高，目前很多人注重生活情趣，种盆花、养鱼等早已进入千家万户。随之而来的问题也困扰着人们，花盆需要经常浇水、施肥，养鱼需要定时换水、清除鱼的排泄物。由于各种原因使很多人忘记给花盆浇水、施肥，给鱼缸换水。为此，有必要研发一种鱼缸废水自动浇花装置，既解决了鱼缸定期换水和排泄物清除的麻烦，也实现了鱼缸废水的再利用，从而使得水资源利用效率大大提高，也达到了利用废水和排泄物给盆花浇水和施肥的目的。
发明内容
为了解决上述困扰人们的问题，本实用新型提供一种鱼缸废水自动浇花装置，这种装置既经济又实惠，不仅实现了鱼缸废水的再利用，而且也给人们生活带来方便。

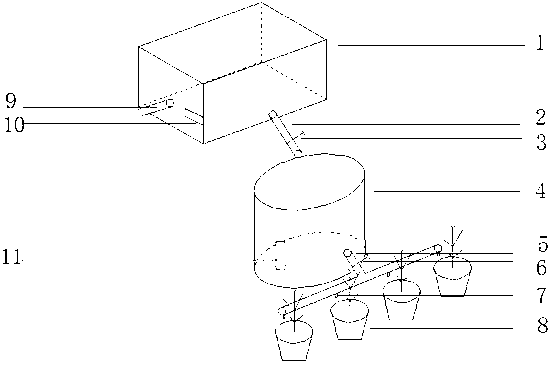

本实用新型解决其技术问题所采用的技术方案是：一种鱼缸废水自动浇花装置，包括鱼缸、导管Ⅰ、阀门Ⅰ、蓄水槽、导管Ⅱ、阀门Ⅱ、盆花、换水管、控制模块Ⅰ和控制模块Ⅱ，所述控制模块Ⅰ和换水管安装在鱼缸上，鱼缸与蓄水槽通过导管Ⅰ和阀门Ⅰ连接，控制模块Ⅱ安装在蓄水槽上，蓄水槽通过导管Ⅱ和阀门Ⅱ向盆花供水。
所述导管Ⅱ为T型管道，并在导管Ⅱ上分布数个灌水器。
按所需换水和浇花的时间或周期设定控制模块Ⅰ和控制模块Ⅱ，控制模块Ⅰ用于控制换水管，用水源自动给鱼缸换水，控制模块Ⅱ控制阀门Ⅰ以及阀门Ⅱ的开关时间段和周期，当开阀门Ⅰ打开时，因为蓄水槽比鱼缸低，水及排泄物会自动通过导管Ⅰ流入蓄水槽，导管Ⅰ口径较小，鱼不会随水流出;当阀门Ⅱ打开时，由于导管Ⅱ上的灌水器比蓄水槽低，蓄水槽内的水会自动流出经导管Ⅱ流入灌水器内，通过灌水器给盆花完成滴灌浇水。当需要施肥时，关闭阀门Ⅱ，把适量肥料投入蓄水槽内充分搅拌，再打开阀门Ⅱ，肥料水经导管Ⅱ流入灌水器，由灌水器自动完成对盆花施肥的任务。
本实用新型的有益效果是：既解决了鱼缸定期换水和排泄物清除的麻烦，也实现了鱼缸废水的再利用，从而使得水资源利用效率大大提高，也达到了利用废水和排泄物给盆花浇水和施肥的目的。因此，这种装置既经济又实惠，不仅实现了鱼缸废水的再利用，而且也给人们生活带来方便。不需要人工给鱼缸换水和清除鱼缸内的排泄物，利用鱼缸内废水给盆花滴灌浇水、施肥，实现了废水资源再利用和水肥资源高效利用的目的。此装置结构简单、经济实惠、换水浇花自动化、省时省力，实现废水资源高效利用的功能。
