申请日2013.05.17
公开(公告)日2013.10.16
IPC分类号B60B33/00
摘要
本实用新型涉及一种用于大型水处理设备移位安装的装置，包括上卡件、下卡件和滚轮;所述的上卡件、下卡件和滚轮为可拆卸式连接;所述上卡件、下卡件表面设置有凹槽，凹槽内可嵌套橡胶垫或其它塑料件，以保护设备油漆不被划损;所述上卡件和下卡件的尺寸可根据设备底座尺寸调整;所述的滚轮与下卡件连接。本实用新型结构简单，使用方便，具有良好的移动性，通常4个移动装置组合，能将大型水处理设备或其它设备顺利的移位，该装置能快速的拆卸和安装，避免设备吊装采用大型起吊设备，且利于设备快速就位，方便使用。
权利要求书
1.一种用于大型水处理设备移位安装的装置，其特征在于：包括上卡件、下卡件和滚 轮，所述的上卡件、下卡件和滚轮为可拆卸式连接，所述上卡件、下卡件表面设置有凹槽， 所述的滚轮与下卡件连接。
2.根据权利要求1所述一种用于大型水处理设备移位安装的装置，其特征在于：所述 的上卡件、下卡件为螺栓连接。
3.根据权利要求1所述一种用于大型水处理设备移位安装的装置，其特征在于：所述 的上卡件、下卡件由金属材质制成，上卡件、下卡件表面设置有凹槽内侧设置橡胶保护套。
说明书
一种用于大型水处理设备移位安装的装置
技术领域
本实用新型涉及一种水处理器材，特别涉及一种用于大型水处理设备移位安装的装置。
背景技术
水处理设备中，尤其是超滤、反渗透、EDI等大型水处理 设备常用的吊装是整个安装 工程中重要的步序。这些设备本身体积较大，而重量较轻，由于较大的体积，通常需要在 土建工程施工的墙体砌筑前将设备就位，以避免墙体砌筑后吊车没有起吊位置，或必须采 用重型起重机吊装设备。采用这种吊装设备由于吊车的起吊位置限制，通常需要用设备本 身重量的5～10倍，甚至更大的吊车才能将设备就位。这种作业方式存在作业时间长，由于 必须采用大型起重设备，吊装费用昂贵，该种作业方式必须和土建施工紧密结合，吊装后 还必须涉及成品保护，设备看护等工作，造成大量的物力和人力资源的浪费。现有的叉车 由于受设备基础限制，不能方便的移动。
实用新型内容
本实用新型的目的是克服现有技术的不足，提供一种用于大型水处理设备移位安装的 装置。
本实用新型采用的技术方案为：

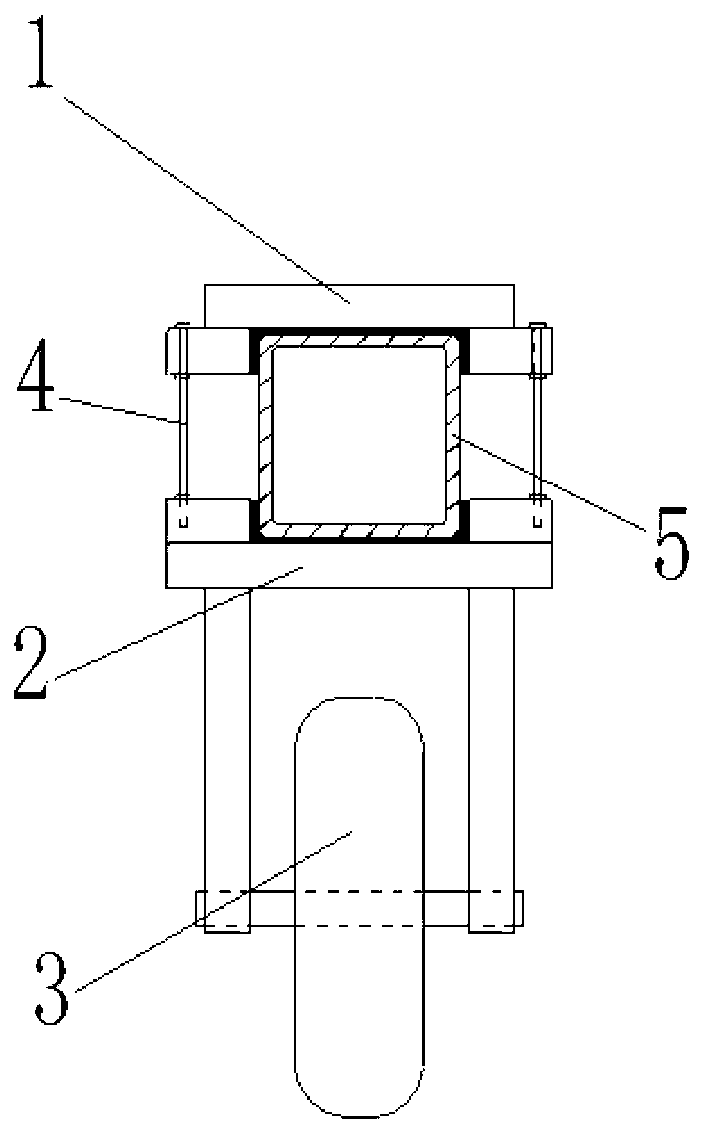

一种用于大型水处理设备移位安装的装置，包括上卡件、下卡件和滚轮，所述的上卡 件、下卡件和滚轮为可拆卸式连接，所述上卡件、下卡件表面设置有凹槽，凹槽内可嵌套 橡胶垫或其它塑料件，以保护设备油漆不被划损，所述上下卡件的尺寸可根据设备底座尺 寸调整，所述的滚轮与下卡件连接。
进一步，所述的上卡件、下卡件为螺栓连接。
进一步，所述的上卡件、下卡件由金属材质制成，上卡件、下卡件表面设置有凹槽内 侧设置橡胶保护套。
本实用新型所具有的有益效果：
本实用新型结构简单，使用方便，本装置拆卸方便，能适应不同尺寸的设备，在设备 卸车至水处理厂房的通道中，通过该可拆卸移动装置将设备移动到基础就位，使用方便。
