申请日2013.05.18
公开(公告)日2013.10.30
IPC分类号G08C17/02; G01N33/18
摘要
本实用新型公开了一种废水远程监测系统，该系统包括如下装置，在现场监控点设置水质参数采集终端子系统，包括污染源信息数据采集模块和GPRS透明数据传输终端;在监控中心设置数据服务器，所述的GPRS透明数据传输终端和数据服务器接入GSM网络进行GPRS无线通信。终端子系统中的数据采集模块将采集的污染源信息发送到GPRS透明数据传输终端，数据传输终端将污染源信息以GPRS无线通信方式发送到监控中心。采用本实用新型的系统可以全天候实时地远程监测污染源情况，解决了污染源监测数据的实时传输问题。
权利要求书
1.一种废水远程监测系统，其特征在于：该系统在现场监控点设置水质参数采集终端子系统，包括污染源信息数据采集模块和GPRS透明数据传输终端;在监控中心设置数据服务器，所述的GPRS透明数据传输终端和数据服务器接入GSM网络进行GPRS无线通信;数据采集模块将采集的污染源信息发送到GPRS透明数据传输终端，GPRS透明数据传输终端将污染源信息以GPRS无线通信方式发送到监控中心数据服务器。
2.如权利要求1所述的废水远程监测系统，其特征在于：所述数据采集模块通过RS232接口与GPRS透明数据传输终端相连。
3.如权利要求1所述的废水远程监测系统，其特征在于：所述的数据采集模块包括主控模块、信号调理电路和传感器，主控模块连接信号调理电路，信号调理电路连接各传感器;传感器包括五参数传感器、氨氮传感器、总磷传感器、总氮传感器和高锰酸钾指数传感器中的一种或几种。
4.如权利要求1所述的废水远程监测系统，其特征在于：所述GPRS透明数据传输终端包含内置嵌套式处理器，对数据进行处理、打包。
5.如权利要求1所述的废水远程监测系统，其特征在于：所述GPRS透明数据传输终端包括MCS51和GR64。
6.如权利要求1所述的废水远程监测系统，其特征在于：所述监控中心数据服务器将污染源信息发送到监控中心计算机主机进行数据处理。
7.如权利要求1所述的废水远程监测系统，其特征在于：所述监控中心数据服务器配置固定的IP地址。
说明书
一种废水远程监测系统
技术领域
本实用新型涉及一种环境监测系统，特别涉及一种废水 远程监测系统。
背景技术
随着工业化进程的不断深入，全球性的环境污染日益破坏着地球生物圈几亿年来形成的生态平衡，资源和环境问题已成为当前人类面临的重要问题之一。其中全球性的水污染问题已对人类的生存和社会经济的发展构成了严重威胁，因此，防止水体恶化、保护水资源己成为人类共同追求的目标。
上世纪九十年代以来，我国经济高速发展，人民生活水平不断提高，但环境污染问题并未得到有效控制，在有些地区反而呈现加重的趋势。据报道，我国每年污水的排放量约为390多亿吨，其中工业废水占51%，并正以1%的速度逐年递增。我国是纺织第一大国，纺织品出口一直占出口总额的25%，加入WTO后，至少在今后10年内，每年仍会有较大幅度增长，但纺织行业发展中最大的“坎”就是环保问题，即废水污染，而其中80%均来自印染行业(约20%来自化纤,其它很少)。污染重、治理难、达标难为印染废水的主要特点。据统计，我国每年产生的印染废水总量约16亿吨，废水排放量百分比居第六位。
目前对纺织印染企业的排污监测，需要对众多的污染排放点进行实时监测，大部分监测数据需要实时发送到管理中心的后端服务器进行处理。由于监测点分散，分布范围广，而且大多设置在环境较恶劣的地区，废水远程监测往往采用专用仪器在各个监测点进行数据采集，然后人工到这些监测点去抄取数据，条件较好的地方则采用专线，或者数传电台的方式把监测点的数据传输到监控中心的电脑上。
上述方法的缺陷在于：一、纺织印染污水监测设备自动化程度低，实时性差，不能对污水情况进行全天后的监控;二、整个系统设备众多，对于偏远地区数据采集设备的管理不便，建设和运维成本高;三、采集数据不实时，监测过程被动，没有利用监测数据进行污水排放监测预警;四，监测结果的地理位置显示不直观，不利于大规模监测系统的管理。
有鉴于上述现有的污水监测系统存在的缺陷，本设计人，积极加以研究创新，以期创设一种新型的污水监测系统，使其更具有实用性。
实用新型内容
本实用新型的主要目的在于，克服现有的污水监测系统存在的缺陷，而提供一种新型的废水远程监测系统，所要解决的技术问题是通过该系统实现全天候实时地监测污水情况，为环保部门之间提供有效的通信渠道，有利于污水参数信息的交流及数据的汇总和分析，提高各级环保部门信息的完整性和独立性，从而更加适于实用，且具有产业上的利用价值。
本实用新型的目的及解决其技术问题是采用以下技术方案来实现的。

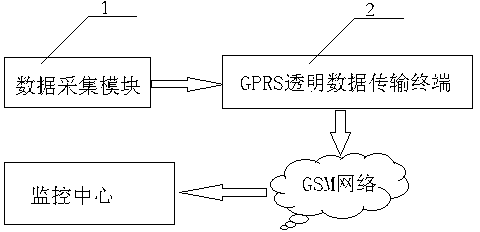

一种废水远程监测系统，该系统包括如下装置，在现场监控点设置水质参数采集终端子系统，包括污染源信息数据采集模块和GPRS透明数据传输终端;在监控中心设置数据服务器，所述的GPRS透明数据传输终端和数据服务器接入GSM网络进行GPRS无线通信。终端子系统中的数据采集模块将采集的污染源信息发送到GPRS透明数据传输终端，数据传输终端将污染源信息以GPRS无线通信方式发送到监控中心。
现场监控点通过数据采集模块自动采集污染源信息，通过RS232接口与GPRS透明数据传输终端相连，通过GPRS透明数据传输终端内置嵌入式处理器对数据进行处理、打包后发送到GSM网络。由于GPRS通信是基于IP地址的数据分组通信网络，监控中心的数据服务器配置固定IP地址，可采用DDN专线与GSM网络相连，监控中心数据服务器接收到GSM网络传来的数据后先进行数据存储和转发，传送到监控中心计算机主机，通过系统组态软件对数据进行还原显示，并进行数据处理。
所述的数据采集模块包括主控模块、信号调理电路和传感器，主控模块连接信号调理电路，信号调理电路连接各传感器;传感器包括五参数传感器、氨氮传感器、总磷传感器、总氮传感器和高锰酸钾指数传感器中的一种或几种。
借由上述技术方案，本实用新型的污水监测系统至少具有下列优点：
借助GPRS网络通信方式组网灵活、扩展容易、运行费用低，维护简单、性价比高，可以全天候实时地监测污水情况，很好地解决了污染源监测数据的实时传输问题，解决了各级环保部门信息的完整性和独立性，并为环保部门之间提供了有效的通信渠道，有利于污水参数信息的交流及数据的汇总和分析。
综上所述，本实用新型涉及的污水监测系统，其具有上述诸多的优点及实用价值，从而更加适于实用。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
