摘要
本实用新型涉及一种黄药废水的处理装置，釜式再沸器的加热管深入到塔釜中;精馏塔塔釜上设置精馏塔，精馏塔塔顶设置塔顶冷凝器，塔顶冷凝器出口设置回流比控制器，回流比控制器设置两个出口，一个出口连接精馏塔塔顶，另一个出口连接采出管道，采出管道设置有过渡馏分储罐、醇类接收罐和CS2接收罐;过渡馏分接收罐和精馏塔塔釜出口连接到处理后黄药水储罐。该装置适用于黄药生产过程中产生的含醇和CS2的废水，能够将废水中的大部分醇类和CS2回收外售，处理后的黄药水溶液，能够以黄药水产品销售，减少原料浪费，创造了良好的经济效益，对于环境保护也起到了积极的作用。不仅创造了经济效益，提高了市场竞争力，也创造了良好的社会效益。
权利要求书
1.一种黄药废水的处理装置，包括精馏塔塔釜(2)，塔釜再沸器(3)，精馏塔(6)，塔顶冷 凝器(8)，回流比控制器(10)，过渡馏分接收罐(16)，醇类接收罐(17)，CS2接收罐(18)， 处理后黄药水储罐(23)和若干机泵组成;其特征是釜式再沸器(3)的加热管深入到塔釜(2) 中;精馏塔塔釜(2)上设置精馏塔(6)，精馏塔(6)塔顶设置塔顶冷凝器(8)，塔顶冷凝 器(8)出口设置回流比控制器(10)，回流比控制器(10)设置两个出口，一个出口连接精 馏塔(6)塔顶，另一个出口连接采出管道(12)，采出管道设置有过渡馏分储罐(16)、醇类 接收罐(17)和CS2接收罐(18);过渡馏分接收罐(16)和精馏塔塔釜(2)出口连接到处 理后黄药水储罐(23)。
2.如权利要求1所述的装置，其特征是所述的CS2接收罐内设置有水封结构，CS2入口管道 伸入到水面以下。
3.如权利要求1所述的装置，其特征是所述的精馏塔为间歇精馏塔。
说明书
一种黄药废水的处理装置
技术领域
本实用新型涉及精馏的技术领域，特别是涉及一种用于黄药生产过程中含醇，CS2和黄 药的废水处理的装置。
背景技术
随着我国经济迅猛发展，能源消耗也在不断增长，各种行业都飞速发展，特别是有色金 属选矿行业发展极为迅速。黄药系列浮选剂的实用新型，对金属选矿行业的技术进步起到了 极大的推动作用。黄药为硫化矿浮选时常用的一种筑基S/捕收剂。学名为烃基黄原酸盐。 醇与苛性碱和CS2作用生成黄药，黄药为黄色晶体或粉末。中国采用直接合成法生产黄药， 利用强烈搅拌的捏和机在冷冻的条件下，将理论比例量的醇与氢氧化钠粉末互相作用，再缓 慢加入CS2，进行黄原酸化反应得到合成黄药，经干燥得干燥的黄药;也可以采用“反加料 法”，即先将醇与二硫化碳混合，再慢慢有控制地加入氢氧化钠粉末制成黄药。黄药用途甚 广，在浮选工业中黄药用作硫化矿捕收剂，橡胶工业中用作硫化促进剂，分析化学中用乙基 黄原酸钠作铜镍等金属离子的沉淀剂及比色剂，冶金工业中用黄药从溶液中沉淀钻镍，纤维 素黄药用于制造人造纤维。黄药对于浮选铜、铅、锌等金属硫化矿时用作捕收剂，对某些氧 化矿，如氧化铜矿、氧化铅锌矿，用硫化钠硫化后也可以黄药作捕收剂进行浮选。黄药因其 分子中的烃基不同，而有不同品种，常用的有乙基、正丙基、异丙基、正丁基、异丁基和戊 基等黄药，它们共同的特点均为黄色晶体或粉状固体，亦可压成短条状或粒状出售，含黄原 酸钠一般在77%以上，含游离碱0.5%以下，易溶于水。中国各大选矿药剂厂生产最多的是乙 基和正丁基黄药，主要品种有乙基、丁基于燥黄药和合成黄药等。
生成黄药的反应以醇类、氢氧化钠和CS2为原料，在一定压力、温度条件下，一步反应 获得粉状黄药粗品，为保证碱完全反应，醇与CS2存在过剩，而生产黄药的反应又会产生水， 生成的黄药易溶于水，所以黄药废水中含有溶解的黄药，未反应的醇和CS2等，黄药生产废 水具有以下几方面的特点，1)废水呈淡黄色且有恶臭;2)水质呈碱性;3)化学需氧量上万， 导致高COD的主要污染物有：黄药，CS2，醇和还原性无机硫化物;4)废水具有较高的毒性， 主要由于水中所含黄药所致;5)可生化性差，不适用于传统生物法处理。目前黄药废水的处 理方法主要有吸附法，混凝沉降法，生物法等，但以上方法存在处理成本高，引起二次污染 等缺点，所以该废水的处理问题一直是黄药生产厂家亟待解决的问题。采用间歇精馏操作处 理黄药废水能够很好的解决其他方法处理过程中的问题，经间歇精馏处理后可以得到醇类产 品，CS2产品和黄药水产品，这样既减少的环境污染又增加了企业的经济效益。
发明内容
本实用新型针对黄药废水，采用间歇精馏的工艺，以获得回收废醇和CS2为目的，回收 得到的废醇和CS2均可作为产品出售，提出一种黄药废水处理装置。

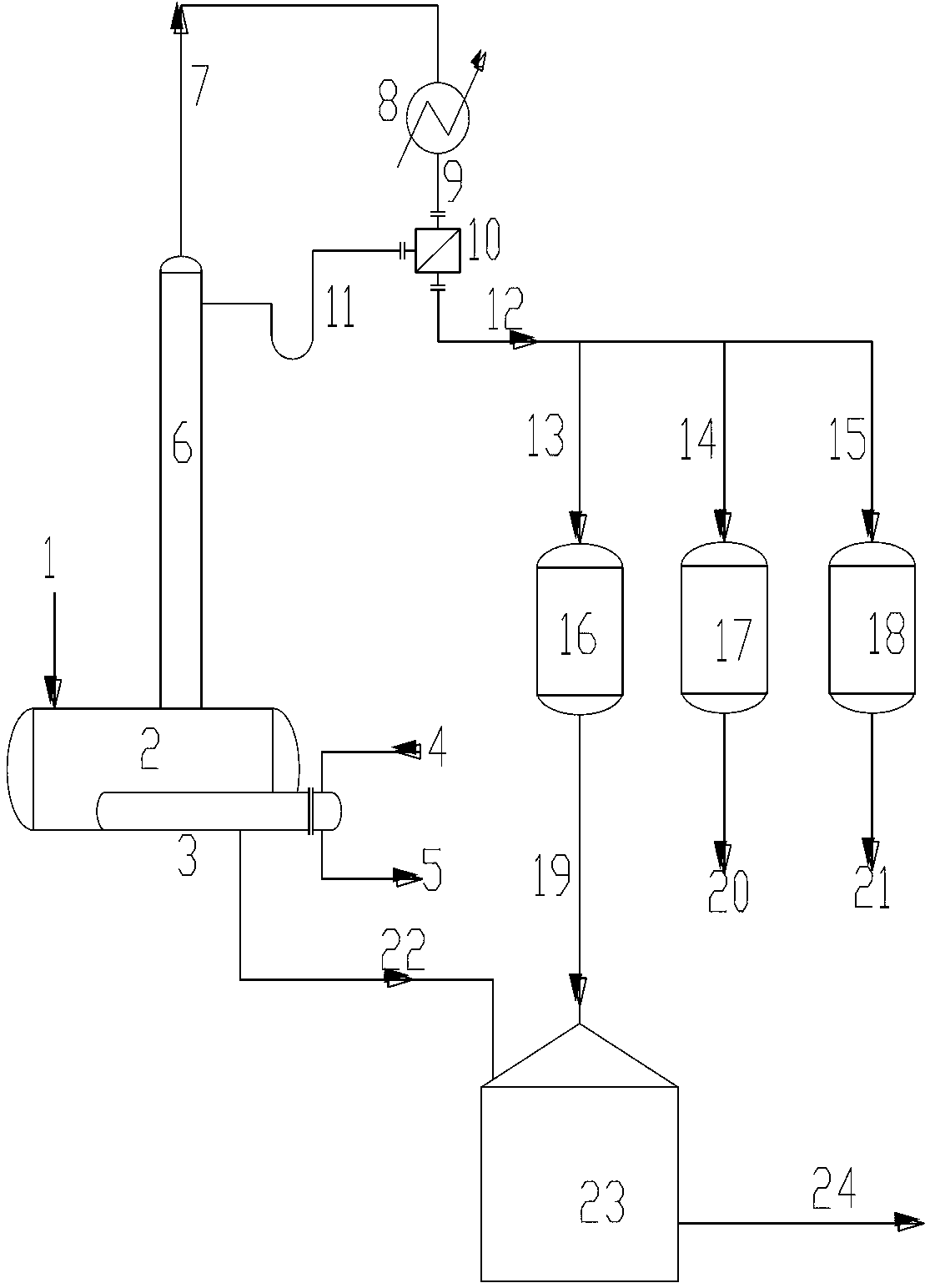

本实用新型的黄药废水的处理装置，包括精馏塔塔釜2，塔釜再沸器3，精馏塔6，塔顶 冷凝器8，回流比控制器10，过渡馏分接收罐16，醇类接收罐17，CS2接收罐18，处理后黄 药水储罐23和若干机泵组成;其特征是釜式再沸器3的加热管深入到塔釜2中;精馏塔塔釜 2上设置精馏塔6，精馏塔6塔顶设置塔顶冷凝器8，塔顶冷凝器8出口设置回流比控制器10， 回流比控制器10设置两个出口，一个出口连接精馏塔6塔顶，另一个出口连接采出管道，采 出管道设置有过渡馏分储罐16、醇类接收罐17和CS2接收罐18;过渡馏分接收罐16和精馏 塔塔釜2出口连接到处理后黄药水储罐23。
考虑到CS2易挥发的特性，为了避免挥发出的CS2再次污染环境，CS2接收罐采用水封 的结构，即在CS2接收罐中加入一定量的水，CS2入口管道伸入到水面以下，CS2的密度大于 水的密度，得到的高纯度的CS2储存在水层下，有效的减少了CS2的挥发，而且CS2在水中 的溶解性很低，基本不会损失产品CS2。
其中精馏流程采用间歇精馏操作。
本实用新型提出了一种黄药废水的处理装置，该装置适用于黄药生产过程中产生的含醇 和CS2的废水，能够将废水中的大部分醇类和CS2回收外售，处理后的黄药水溶液，能够以 黄药水产品销售，减少原料浪费，也创造了良好的经济效益，对于环境保护也起到了积极的 作用。不仅创造了经济效益，提高了市场竞争力，也创造了良好的社会效益。
