申请日2013.04.18
公开(公告)日2013.08.07
IPC分类号B01D24/46; B01D24/14
摘要
本发明涉及一种基于纳米滤料的一体化水处理装置。包括本体，设置在本体上的进水口和出水口，在进水口、出水口之间设纳米滤层。本发明的优点是：1)本发明采用纳米滤料层，由于纳米滤料层超强的过滤能力，能过滤包括微小颗粒等杂物，故其前端不需要设置混凝池，过能减小设备的占用空间;2)本发明为了提高的过滤效果，可在纳米滤料层的前端设置搅拌装置，对污水产生扰动，提高其过滤效果;3)本发明设置反冲洗装置，可以对纳米滤料层进行反冲洗，特别针对纳米滤料层的特点，本发明的反冲洗装置可采用通气管的结构形式，这样可以在纳米滤料层的局部产生较大的压力，提高反冲洗效果。
权利要求书
1.基于纳米滤料的一体化水处理装置，包括本体，设置在本体上的进水口和出水口，其特征在于，在进水口、出水口之间设纳米滤层。
2.根据权利要求1所述的基于纳米滤料的一体化水处理装置，其特征在于，所述纳米滤层的前端设搅拌装置。
3.根据权利要求1所述的基于纳米滤料的一体化水处理装置，其特征在于，所述纳米滤料层的后端设反冲洗装置。
4.根据权利要求3所述的基于纳米滤料的一体化水处理装置，其特征在于，所述的反冲洗装置包括若干可抵达纳米滤料层的通气管。
说明书
基于纳米滤料的一体化水处理装置
技术领域
本发明涉及一种基于纳米滤料的一体化水处理装置，属于水处理技术领域。
背景技术
现有的污水处理设备包括有混凝池和过滤池，因为采用传统的滤料其过滤效果不甚理想，特别对于一些微小的颗粒缺乏过滤能力，故一般先通过混凝池内加入絮凝剂等将微小颗粒絮凝成稍大颗粒后，再通过过滤池进行过滤;但此种结构由于混凝池和过滤池的存在，增大了设备的占用空间，而且污水处理速度较慢且效果有待进一步提高。
发明内容
本发明针对上述缺陷，目的在于提供一种具有较强过滤能力和过滤速度，且能减小设备占用空降的基于纳米滤料的一体化水处理装置。

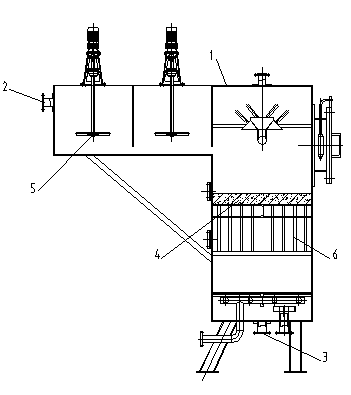

为此本发明采用的技术方案是：本发明包括本体，设置在本体上的进水口和出水口，在进水口、出水口之间设纳米滤层。
所述纳米滤层的前端设搅拌装置。
所述纳米滤料层的后端设反冲洗装置。
所述的反冲洗装置包括若干可抵达纳米滤料层的通气管。
本发明的优点是：1)本发明采用纳米滤料层，由于纳米滤料层超强的过滤能力，能过滤包括微小颗粒等杂物，故其前端不需要设置混凝池，过能减小设备的占用空间;2)本发明为了提高的过滤效果，可在纳米滤料层的前端设置搅拌装置，对污水产生扰动，提高其过滤效果;3)本发明设置反冲洗装置，可以对纳米滤料层进行反冲洗，特别针对纳米滤料层的特点，本发明的反冲洗装置可采用通气管的结构形式，这样可以在纳米滤料层的局部产生较大的压力，提高反冲洗效果。
