申请日2013.04.16
公开(公告)日2013.07.17
IPC分类号C02F101/34; C02F9/04
摘要
本发明公开了一种过氧乙酸废水处理系统，它包括反应槽体和具有pH值探头的pH值调节装置以及具有氧化还原电位探头的自动加还原剂装置，反应槽体通过多个折流板分隔成依次相连通的催化脱氧室、化学还原室和混凝沉淀室，反应槽体上具有进水口和出水口，进水口开在催化脱氧室上部的侧壁上，出水口开在混凝沉淀室上部的侧壁上，催化脱氧室内设置有多层催化填料层，pH值调节装置的出液口与催化脱氧室相连通，自动加还原剂装置的出液口与化学还原室相连通，pH值探头和氧化还原电位探头均伸入化学还原室内。本发明能够降低过氧乙酸废水中的强氧化性，从而降低其杀灭微生物的能力，避免废水中的过氧乙酸对厌氧系统或好氧系统微生物的危害。
权利要求书

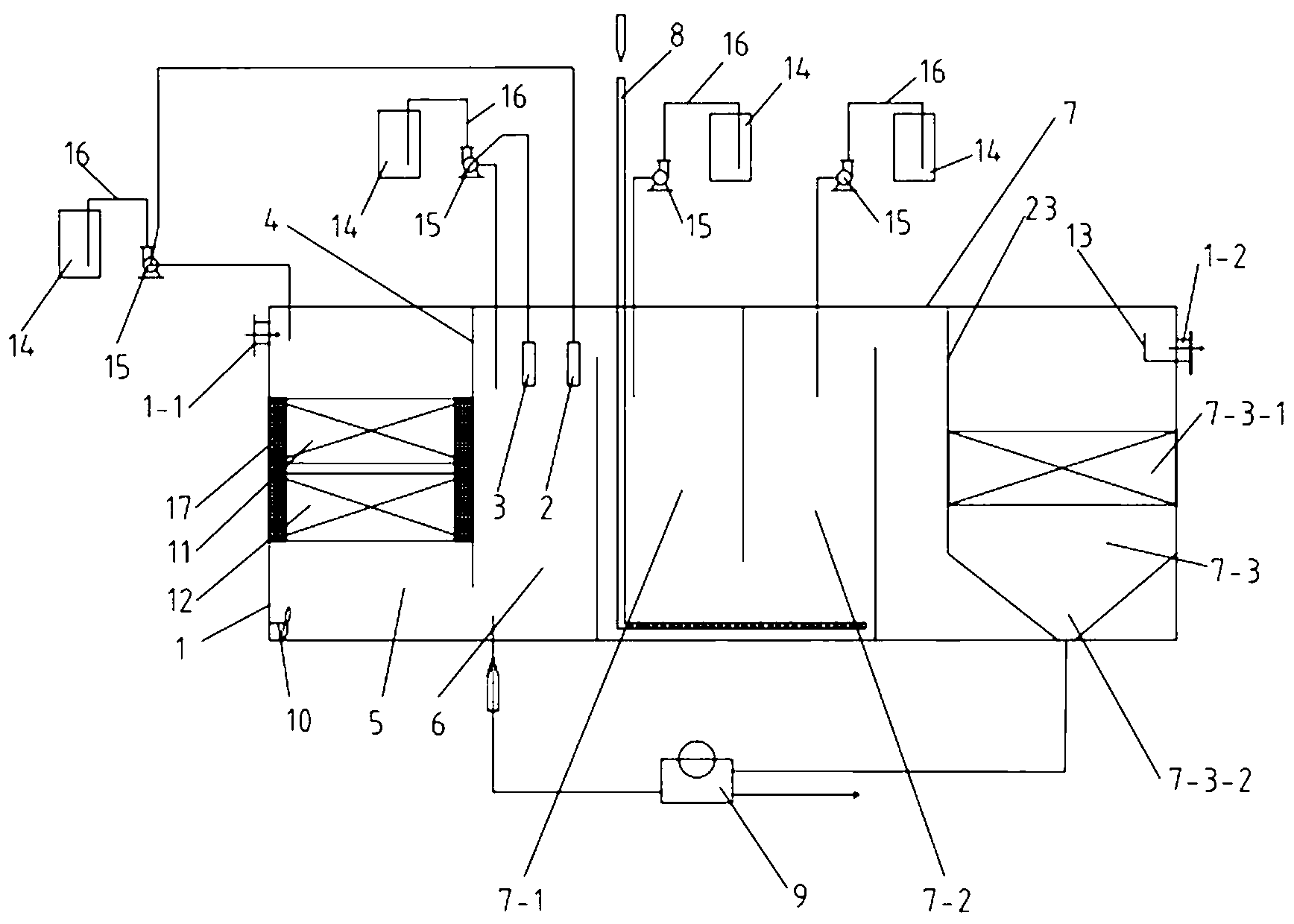

1.一种过氧乙酸废水处理系统，其特征在于：它包括反应槽体(1)和具有pH值探头(2)的pH值调节装置以及具有氧化还原电位探头(3)的自动加还原剂装置，反应槽体(1)通过多个折流板(4)分隔成依次相连通的催化脱氧室(5)、化学还原室(6)和混凝沉淀室(7)，反应槽体(1)上具有进水口(1-1)和出水口(1-2)，进水口(1-1)开在催化脱氧室(5)上部的侧壁上，出水口(1-2)开在混凝沉淀室(7)上部的侧壁上，催化脱氧室(5)内设置有多层催化填料层，pH值调节装置的出液口与催化脱氧室(5)相连通，自动加还原剂装置的出液口与化学还原室(6)相连通，pH值探头(2)和氧化还原电位探头(3)均伸入化学还原室(6)内。
2.根据权利要求1所述的过氧乙酸废水处理系统，其特征在于：所述的混凝沉淀室(7)分隔为依次相连通的混凝池(7-1)、絮凝池(7-2)和沉淀池(7-3)，混凝池(7-1)上连通有加混凝剂装置，絮凝池(7-2)上连通有加絮凝剂装置，混凝池(7-1)和絮凝池(7-2)的底部安装有与外部气源相连的进气管(8)，沉淀池(7-3)的中部具有斜管填料层(7-3-1)，絮凝池(7-2)和沉淀池(7-3)之间设置有滤水功能的配水多孔板(23)。
3.根据权利要求2所述的过氧乙酸废水处理系统，其特征在于：所述的沉淀池(7-3)的底部设置有集泥斗(7-3-2)，集泥斗(7-3-2)的排污口上连接有磁性回收装置(9)。
4.根据权利要求1所述的过氧乙酸废水处理系统，其特征在于：所述的反应槽体(1)内还安装有推流器(10)，并且该推流器(10)设置在催化脱氧室(5)的底部。
5.根据权利要求1所述的过氧乙酸废水处理系统，其特征在于：所述的催化填料层有两层，并且由上至下分别为铁碳填料层(11)和锰砂填料层(12)。
6.根据权利要求1所述的过氧乙酸废水处理系统，其特征在于：所述的反应槽体(1)的出水口(1-2)处设置有滤水的三角堰板(13)。
7.根据权利要求1所述的过氧乙酸废水处理系统，其特征在于：所述的pH值调节装置和自动加还原剂装置均包括储药箱(14)、药剂泵(15)和加药管(16)，药剂泵(15)的抽液端通过加药管(16)与储药箱(14)相连通。
8.根据权利要求2所述的过氧乙酸废水处理系统，其特征在于：所述的加混凝剂装置和加絮凝剂装置均包括储药箱(14)、药剂泵(15)和加药管(16)，药剂泵(15)的抽液端通过加药管(16)与储药箱(14)相连通。
9.根据权利要求1或5所述的过氧乙酸废水处理系统，其特征在于：所述的催化填料层的外围装有超声波装置(17)。
说明书
过氧乙酸废水处理系统
技术领域
本发明涉及一种过氧乙酸废水处理系统，属于废水处理技术领域。
背景技术
目前，饮料行业快速发展，但也带来了一定的环境污染问题，饮料行业生产污水一般分为洗瓶废水(PAA废水)、前处理和设备清洗水、冲洗车间排水、清洗罐废水、溶糖废水、报废饮料以及生活污水等。饮料生产废水可生化性好，但由于PAA废水中含有过氧乙酸，过氧乙酸具有非常强的灭菌作用，如不先进行预处理，对后续的厌氧系统或者好氧系统均有非常大的影响。由于废水中过氧乙酸具有杀灭微生物作用，且过氧乙酸分解出氧气，使得废水中具有较高溶解氧水平，进入厌氧池是不利的，不期望进入厌氧系统，但由于PAA废水预处理之后主要成分是乙酸，可通过厌氧快速生成甲烷，成为新能源，期望进入厌氧系统。两者之间相互矛盾。目前对此类废水预处理后，进入好氧系统或厌氧系统的均有选择。目前对PAA废水的处理方法是通过加还原剂硫代硫酸钠降低其强氧化性，从而降低其杀灭微生物的能力。虽然加入硫代硫酸钠可以快速降低PAA废水的强氧化性，但是由于引入硫元素，废水至厌氧阶段可产生硫化氢或者硫醇等恶臭气体，成为新的污染源。PAA废水中还含有磷，用硫代硫酸钠还原法处理PAA废水并不能除去废水中的磷。
发明内容
本发明所要解决的技术问题是克服现有技术的缺陷，提供一种过氧乙酸废水处理系统，它能够降低过氧乙酸废水中的强氧化性，从而降低其杀灭微生物的能力，避免废水中的过氧乙酸对厌氧系统或好氧系统微生物的危害。
本发明解决上述技术问题采取的技术方案是：一种过氧乙酸废水处理系统，它包括反应槽体和具有pH值探头的pH值调节装置以及具有氧化还原电位探头的自动加还原剂装置，反应槽体通过多个折流板分隔成依次相连通的催化脱氧室、化学还原室和混凝沉淀室，反应槽体上具有进水口和出水口，进水口开在催化脱氧室上部的侧壁上，出水口开在混凝沉淀室上部的侧壁上，催化脱氧室内设置有多层催化填料层，pH值调节装置的出液口与催化脱氧室相连通，自动加还原剂装置的出液口与化学还原室相连通，pH值探头和氧化还原电位探头均伸入化学还原室内。
进一步，所述的混凝沉淀室分隔为依次相连通的混凝池、絮凝池和沉淀池，混凝池上连通有加混凝剂装置，絮凝池上连通有加絮凝剂装置，混凝池和絮凝池的底部安装有与外部气源相连的进气管，沉淀池的中部具有斜管填料层，絮凝池和沉淀池之间设置有配水功能的配水多孔板。
进一步，所述的沉淀池的底部设置有集泥斗，集泥斗的排污口上连接有磁性回收装置。
进一步，所述的反应槽体的催化脱氧室、化学还原室和混凝沉淀室的侧壁底部均设有排空阀，以便于维护检修。
进一步，所述的反应槽体内还安装有推流器，并且该推流器设置在催化脱氧室的底部。
进一步，所述的催化填料层有两层，并且由上至下分别为铁碳填料层和锰砂填料层。
进一步，所述的反应槽体的出水口处设置有滤水的三角堰板。
进一步，所述的pH值调节装置和自动加还原剂装置均包括储药箱、药剂泵和加药管，药剂泵的抽液端通过加药管与储药箱相连通。
进一步，所述的加混凝剂装置和加絮凝剂装置均包括储药箱、药剂泵和加药管，药剂泵的抽液端通过加药管与储药箱相连通。
更进一步，所述的催化填料层的外围装有超声波装置。
采用了上述技术方案后，本发明通过催化脱氧室和化学还原室的处理，降低了过氧乙酸废水的强氧化性，避免了废水中的过氧乙酸对厌氧系统或者好氧系统微生物的危害。同时，本发明通过加混凝剂装置投加铁盐或铝盐混凝剂及通过加絮凝剂装置投加高分子絮凝剂，在铁、碳、锰等催化剂的催化作用下，过氧乙酸释放氧气速度得以加速，并且，铁盐或铝盐与水中的磷酸生成不溶性磷酸盐，达到除磷的目的。
