申请日2013.04.17
公开(公告)日2013.09.11
IPC分类号B01D53/76; B01D46/12
摘要

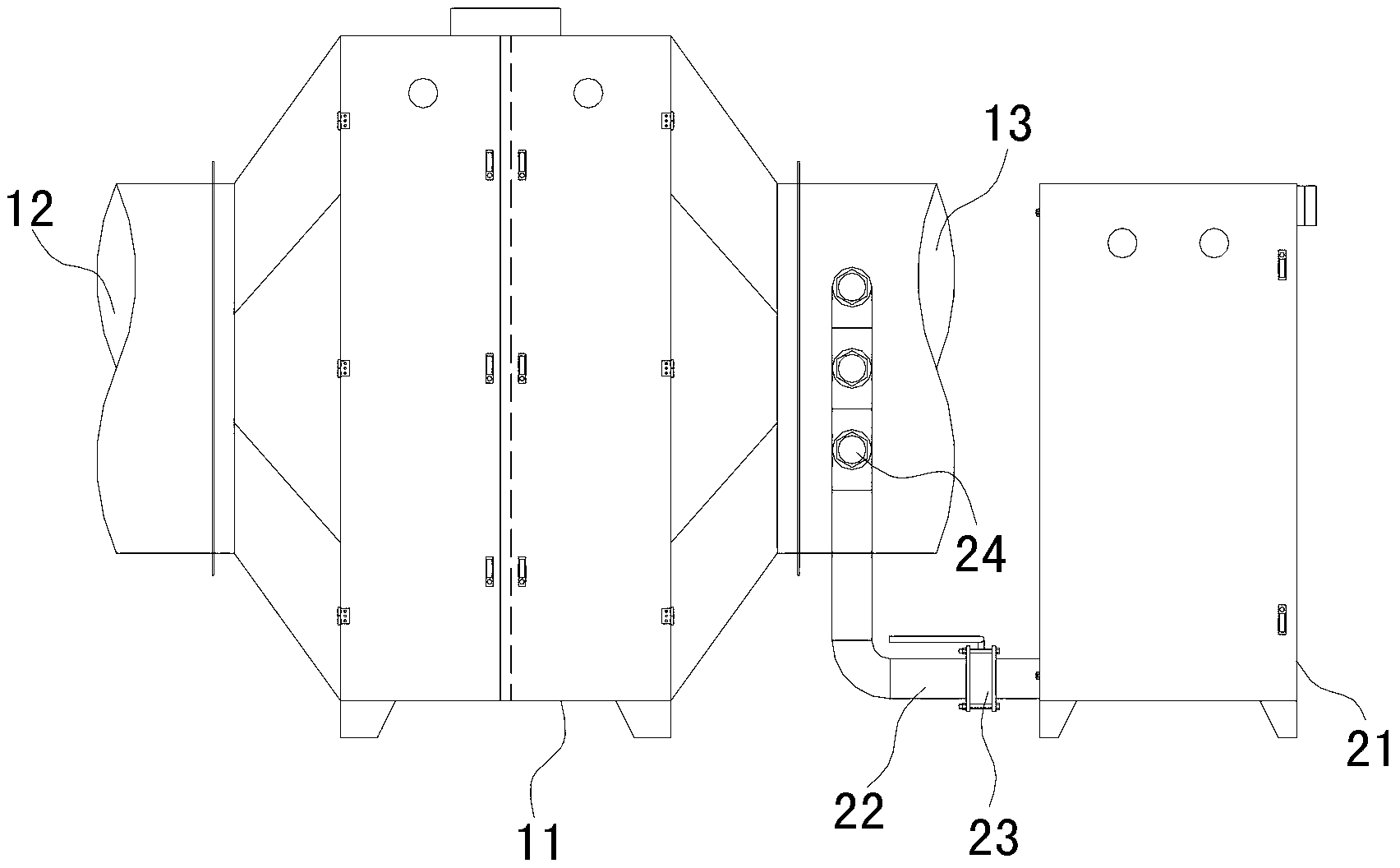

一种污水处理厂的废气除臭装置，包括供废气通过的箱体，以及内置有多个单项脱臭透析膜片的壳体，箱体上设置有进气口和出气口，在箱体内部依次排列有玻璃纤维过滤层、聚丙烯过滤层、过滤板、碳纤维过滤层，过滤板上均匀的分布有多个孔，壳体的内腔通过连接管连通至箱体的内腔，且连接管在箱体侧壁上的进口位于碳纤维过滤层和出气口之间;箱体的内部位于碳纤维过滤层和出气口之间并排排列有多个玻璃灯罩，玻璃灯罩的外部开口外露于箱体的侧壁表面，玻璃灯罩内部可拆卸的插装有紫外灯管。本实用新型具有较为明显的除臭效果，且其上的紫外灯管便于更换，本实用新型的结构简单，耗材的利用率较高，降低了废气除臭的成本。
权利要求书
1.一种污水处理厂的废气除臭装置，其特征在于，包括供废气通过的箱体，以及内置有多个单项脱臭透析膜片的壳体，箱体上设置有进气口和出气口，在箱体内部由进气口至出气口的方向依次排列有玻璃纤维过滤层、聚丙烯过滤层、过滤板、碳纤维过滤层，过滤板上均匀的分布有多个孔，壳体的内腔通过连接管连通至箱体的内腔，且连接管在箱体侧壁上的进口位于碳纤维过滤层和出气口之间;箱体的内部位于碳纤维过滤层和出气口之间并排排列有多个玻璃灯罩，玻璃灯罩的外部开口外露于箱体的侧壁表面，玻璃灯罩内部可拆卸的插装有紫外灯管。
2.如权利要求1所述的污水处理厂的废气除臭装置，其特征在于，碳纤维过滤层的后侧面上还附有一层由镍制成的过滤网。
3.如权利要求1所述的污水处理厂的废气除臭装置，其特征在于，连接管的末端连接有多个相互独立的分支管，分支管的末端与箱体的内腔连通。
4.如权利要求1所述的污水处理厂的废气除臭装置，其特征在于，连接管上还设置有一气流调节阀。
5.如权利要求1所述的污水处理厂的废气除臭装置，其特征在于，箱体的端部靠近进气口和出气口的一侧均具有一由内向外逐渐向着箱体的中心轴线倾斜的缓冲斜面。
6.如权利要求1所述的污水处理厂的废气除臭装置，其特征在于，箱体的侧面设置有活动门，活动门的边缘设置用于防雨的翻边，且活动门的边缘还设置有在活动门闭合时将活动门和箱体侧壁边缘密闭结合的密封胶条。
说明书
一种污水处理厂的废气除臭装置
技术领域
本实用新型涉及一种废气的净化装置，具体涉及一种污水处理厂的废气除臭装置。
背景技术
污水处理厂在对排放的污水进行处理过程中，通常会产生废气，且这样的废气通常包含有恶臭气体，需要经过再次处理后才能达到排放的标准。现有的污水处理厂常用的废气除臭设备在使用过程中，存在诸多缺陷，例如，仅仅利用紫外灯照射进行杀菌除臭，其处理效果不够明显，经过处理后的废气不能达到排放标准的要求，仍然会对环境造成污染，并且，现有的废气除臭设备的紫外灯均是固定在除臭设备的壳体上，更换过程较为复杂。
实用新型内容
针对现有技术的不足，本实用新型的目的旨在于提供一种污水处理厂的废气除臭装置，其具有较为明显的除臭杀菌效果，并且其上的紫外灯便于更换。
为实现上述目的，本实用新型采用如下技术方案：
一种污水处理厂的废气除臭装置，包括供废气通过的箱体，以及内置有多个单项脱臭透析膜片的壳体，箱体上设置有进气口和出气口，在箱体内部由进气口至出气口的方向依次排列有玻璃纤维过滤层、聚丙烯过滤层、过滤板、碳纤维过滤层，过滤板上均匀的分布有多个孔，壳体的内腔通过连接管连通至箱体的内腔，且连接管在箱体侧壁上的进口位于碳纤维过滤层和出气口之间;箱体的内部位于碳纤维过滤层和出气口之间并排排列有多个玻璃灯罩，玻璃灯罩的外部开口外露于箱体的侧壁表面，玻璃灯罩内部可拆卸的插装有紫外灯管。
碳纤维过滤层的后侧面上还附有一层由镍制成的过滤网。
连接管的末端连接有多个相互独立的分支管，分支管的末端与箱体的内腔连通。
连接管上还设置有一气流调节阀。
箱体的端部靠近进气口和出气口的一侧均具有一由内向外逐渐向着箱体的中心轴线倾斜的缓冲斜面。
箱体的侧面设置有活动门，活动门的边缘设置用于防雨的翻边，且活动门的边缘还设置有在活动门闭合时将活动门和箱体侧壁边缘密闭结合的密封胶条。
本实用新型的有益效果在于：
相比于现有技术，本实用新型具有较为明显的除臭效果，且其上的紫外灯管使用寿命长，便于更换;此外，本实用新型的结构简单，耗材的利用率较高，大大的降低了污水处理厂废气除臭的成本。
