申请日2013.04.17
公开(公告)日2013.09.25
IPC分类号C02F1/44
摘要
本实用新型公开了一种无废水箱式反渗透净饮机，其包括有一原水箱、一原水箱固定装置、一增压泵、一反渗透滤芯组件及一净水箱，原水箱包括有一出水口及一废水回流口，原水箱固定装置上设有一出水连接口及一废水连接口，原水箱放置于原水箱固定装置上，且出水口与出水连接口相连通，废水回流口与废水连接口相连通，出水连接口通过增压泵与反渗透滤芯组件的原水口相连通，反渗透滤芯组件的废水口与废水连接口相连通，该反渗透滤芯组件的净水口与净水箱的入水口相连通。本实用新型大大简化了反渗透净饮机的结构，使得整机更加简单、可靠，并节省了产品成本，同时，还便于接取自来水水，且易于对原水箱进行清理。
权利要求书

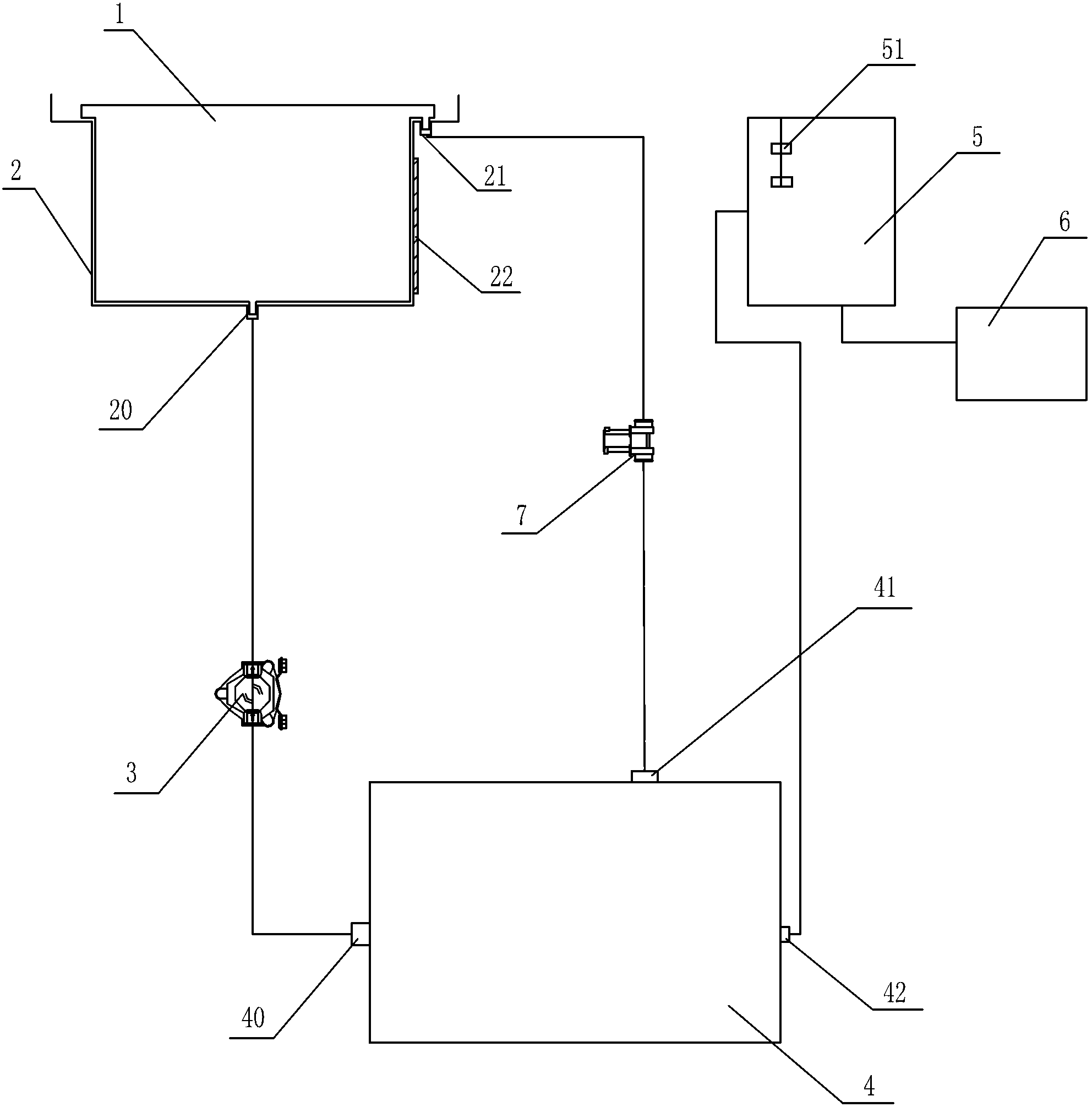

1.一种无废水箱式反渗透净饮机，其特征在于，所述反渗透净饮机包括有一原水箱(1)、一原水箱固定装置(2)、一增压泵(3)、一反渗透滤芯组件(4)及一净水箱(5)，所述原水箱(1)包括有一出水口(10)及一废水回流口(11)，所述原水箱固定装置(2)上设有一出水连接口(20)及一废水连接口(21)，所述原水箱(1)放置于原水箱固定装置(2)上，且出水口(10)与出水连接口(20)相连通，废水回流口(11)与废水连接口(21)相连通，所述出水连接口(20)通过增压泵(3)与反渗透滤芯组件(4)的原水口(40)相连通，所述反渗透滤芯组件(4)的废水口(41)与废水连接口(21)相连通，该反渗透滤芯组件(4)的净水口(42)与净水箱(5)的入水口相连通。
2.如权利要求1所述的无废水箱式反渗透净饮机，其特征在于，所述原水箱(1)的出水口(10)和废水回流口(11)处分别设有一水阀组件，所述原水箱固定装置(2)的出水连接口(20)和废水连接口(21)处分别设有一顶杆(23)及一第一密封圈(24)，所述水阀组件包括有一阀壳(100)及一阀芯(101)，所述阀芯(101)上套设有一弹簧(102)且二者均穿设于阀壳(100)，该阀芯(101)的一端位于原水箱(1)之内且套设有一第二密封圈(103)，其另一端与顶杆(23)相抵，所述第一密封圈(24)套设于阀壳(100)之上。
3.如权利要求1所述的无废水箱式反渗透净饮机，其特征在于，所述反渗透滤芯组件(4)的废水口(41)与原水箱固定装置(2)的废水连接口(21)之间设有一废水比例电磁阀(7)。
4.如权利要求1所述的无废水箱式反渗透净饮机，其特征在于，所述反渗透净饮机还包括有一水温处理装置(6)，所述水温处理装置(6)的入水口与净水箱(5)的出水口相连通，该水温处理装置(6)是加热器和制冷器中的任意一种或者两种的组合。
5.如权利要求4所述的无废水箱式反渗透净饮机，其特征在于，所述原水箱固定装置(2)上设有至少一个原水箱液位感应器(22)，所述原水箱液位感应器(22)是接近开关或者超声波感应器。
6.如权利要求5所述的无废水箱式反渗透净饮机，其特征在于，所述净水箱(5)上设有至少一个净水箱液位感应器(51)，所述净水箱液位感应器(51)是接近开关或者超声波感应器。
7.如权利要求6所述的无废水箱式反渗透净饮机，其特征在于，所述反渗透净饮机还包括有一主控单元(8)，所述增压泵(3)、水温处理装置(6)、原水箱液位感应器(22)及净水箱液位感应器(51)均电连接于该主控单元(8)。
8.如权利要求1所述的无废水箱式反渗透净饮机，其特征在于，所述反渗透滤芯组件(4)包括有一反渗透滤芯(44)，所述反渗透滤芯(44)和增压泵(3)之间设有一前端滤芯(43)，所述前端滤芯(43)是PP滤芯和活性炭滤芯中的任意一种或者两种的组合。
9.如权利要求8所述的无废水箱式反渗透净饮机，其特征在于，所述反渗透滤芯(44)和净水箱(5)之间设有一后端滤芯(45)，所述后端滤芯(45)为PP滤芯和活性炭滤芯中的任意一种或者两种的组合。
10.如权利要求1所述的无废水箱式反渗透净饮机，其特征在于，所述反渗透滤芯组件(4)由一反渗透滤芯(44)构成。
说明书
一种无废水箱式反渗透净饮机
技术领域
本实用新型涉及净水设备及饮水设备技术领域，尤其涉及一种无废水箱式反渗透净饮机。
背景技术
目前，市场上销售和用户正在使用的净饮机，通常包括原水箱、净水箱和滤水装置，其中，原水箱中的水通过滤水装置过滤后，所产生的净水储存于净水箱中，该滤水装置在正常工作时，会产生数倍于净水的浓缩水，用户对这些浓缩水的处理方法大多是直接排放掉。随着经济的发展和人口的增长，在水污染日趋严重、水资源日益短缺的今天,人们要求节约水资源的呼声也越来越高，为了避免浪费水资源，很多净饮机都配备了用于储存浓缩水的废水箱，并将滤水装置所产生的浓缩水储存于该废水箱中，但是，这种结构的净饮机，由于带有废水箱结构，所以会占用较大的空间，且增加了净饮机的成本。同时，在长期使用过程中，原水箱所储存的原水会产生脏污，由于原水箱都是固定的，所以对原水箱的清理工作带来了一定的困难。
结合以上两点可以看出，现有的净饮机存在体积较大、成本较高以及难以清理的缺陷。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的不足，提供一种无废水箱式反渗透净饮机，该反渗透净饮机在避免浪费水资源的前提下，去掉了废 水箱结构，不仅减小了净饮机体积，而且节省了产品成本，同时，该反渗透净饮机的原水箱是可拆卸的，使得原水箱的清理工作更加简单、方便。
为解决上述技术问题，本实用新型采用如下技术方案。
一种无废水箱式反渗透净饮机，其包括有一原水箱、一原水箱固定装置、一增压泵、一反渗透滤芯组件及一净水箱，所述原水箱包括有一出水口及一废水回流口，所述原水箱固定装置上设有一出水连接口及一废水连接口，所述原水箱放置于原水箱固定装置上，且出水口与出水连接口相连通，废水回流口与废水连接口相连通，所述出水连接口通过增压泵与反渗透滤芯组件的原水口相连通，所述反渗透滤芯组件的废水口与废水连接口相连通，该反渗透滤芯组件的净水口与净水箱的入水口相连通。
优选地，所述原水箱的出水口和废水回流口处分别设有一水阀组件，所述原水箱固定装置的出水连接口和废水连接口处分别设有一顶杆及一第一密封圈，所述水阀组件包括有一阀壳及一阀芯，所述阀芯上套设有一弹簧且二者均穿设于阀壳，该阀芯的一端位于原水箱之内且套设有一第二密封圈，其另一端与顶杆相抵，所述第一密封圈套设于阀壳之上。
优选地，所述反渗透滤芯组件的废水口与原水箱固定装置的废水连接口之间设有一废水比例电磁阀。
优选地，所述反渗透净饮机还包括有一水温处理装置，所述水温处理装置的入水口与净水箱的出水口相连通，该水温处理装置是加热器和制冷器中的任意一种或者两种的组合。
优选地，所述原水箱固定装置上设有至少一个原水箱液位感应器，所述原水箱液位感应器是接近开关或者超声波感应器。
优选地，所述净水箱上设有至少一个净水箱液位感应器，所述净水箱液位 感应器是接近开关或者超声波感应器。
优选地，所述反渗透净饮机还包括有一主控单元，所述增压泵、水温处理装置、原水箱液位感应器及净水箱液位感应器均电连接于该主控单元。
优选地，所述反渗透滤芯组件包括有一反渗透滤芯，所述反渗透滤芯和增压泵之间设有一前端滤芯，所述前端滤芯是PP滤芯和活性炭滤芯中的任意一种或者两种的组合。
优选地，所述反渗透滤芯和净水箱之间设有一后端滤芯，所述后端滤芯为PP滤芯和活性炭滤芯中的任意一种或者两种的组合。
优选地，所述反渗透滤芯组件由一反渗透滤芯构成。
本实用新型公开的无废水箱式反渗透净饮机中，原水箱中的原水进入反渗透滤芯组件后，反渗透滤芯组件将原水中的非溶解无机盐、重金属、颗粒等杂质滤除，之后将净水存储于净水箱之内，该反渗透滤芯组件中由杂质与原水构成的浓缩水经过废水连接口和废水回流口而流回原水箱，并与原水箱中的原水重新混合，之后再次进入反渗透滤芯组件重新过滤，反复地，使得反渗透滤芯组件所产生的浓缩水得以回收且再次利用，由此可知，该反渗透净饮机在避免浪费水资源的前提下，去掉了废水箱结构，不仅减小了净饮机体积，而且节省了产品成本。由于原水箱放置于原水箱固定装置上，且出水口与出水连接口相连通以及废水回流口与废水连接口相连通，所以，当原水箱内有脏污物沉积或者其内的浓缩水含量过多时，可拆下原水箱而进行清洗，从而形成原水箱可拆卸式的反渗透净饮机结构，在不改变净饮机的整机结构、功能和外观的基础上，更加便于接取自来水，且原水箱的清理工作更加容易、方便。
