申请日2013.04.18
公开(公告)日2013.11.06
IPC分类号C02F1/66; C02F9/04
摘要
本实用新型涉及一种活性白土生产废水的回收利用系统，包括漂洗池、产品压滤机、污水处理池、污水压滤机、废渣烘干机、中和物添加机构。所述的漂洗池、产品压滤机分別和污水处理池相连接，所述的污水处理池、污水压滤机、废渣烘干机三者依次相连接，所述的中和物添加机构和污水处理池相配合。本实用新型能够对活性白土生产过程中产生的废水进行很好的回收利用。可广泛应用于活性白土生产废水的回收利用领域。
权利要求书

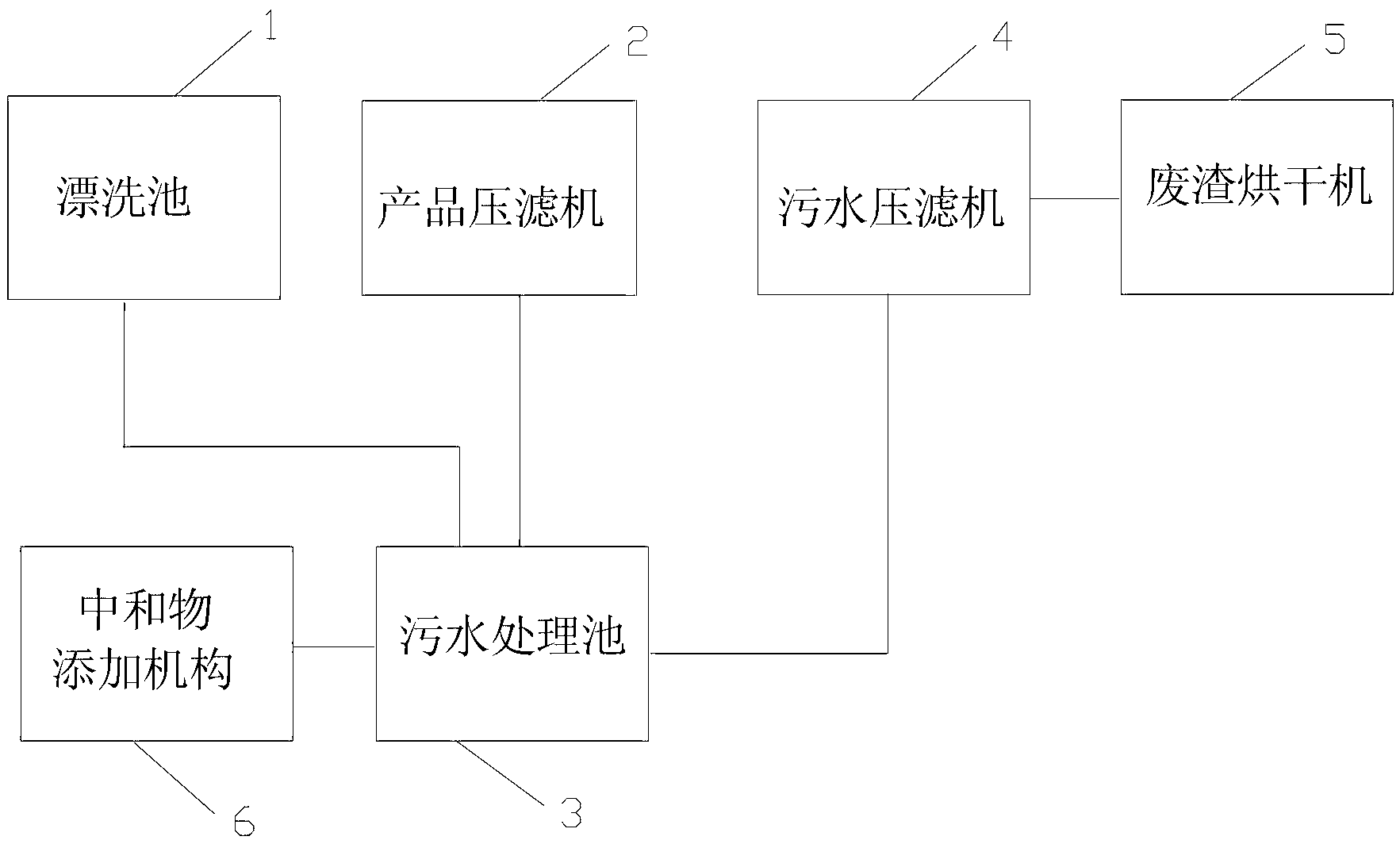

1.一种活性白土生产废水的回收利用系统，其特征在于：包括漂洗池(1)、 产品压滤机(2)、污水处理池(3)、污水压滤机(4)、废渣烘干机(5)、中 和物添加机构(6);所述的漂洗池(1)、产品压滤机(2)分別和污水处理池 (3)相连接，所述的污水处理池(3)、污水压滤机(4)、废渣烘干机(5) 三者依次相连接，所述的中和物添加机构(6)和污水处理池(3)相连接。
2.根据权利要求1所述的活性白土生产废水的回收利用系统，其特征在 于：所述的污水处理池(3)装配有一组搅拌桨(31)。
3.根据权利要求2所述的活性白土生产废水的回收利用系统，其特征在 于：所述的污水处理池(3)通过管道和驱动机构连接污水处理压滤机(4)。
4.根据权利要求3所述的活性白土生产废水的回收利用系统，其特征在 于：所述的产品压滤机(2)下方设置有和压滤机滤液口相配合的废水回收池。
说明书
一种活性白土生产废水的回收利用系统
技术领域
本实用新型涉及一种生产废水的回收利用系统，尤其涉及一种活性白土 生产废水的回收利用系统。
背景技术
由于人口膨胀、环境污染及其后变迁等因素，造成全球水资源缺乏，而 使得水资源问题已成为人类未来所面临最重要的课题之一。为了减少水资源 缺乏的危机，以及避免因水源之争所产生的冲突，必须对水资源有效地规划 及管理。同时，也必须对工业废水进行回收及再利用处理，从而更有效地利 用水资源。
在活性白土的生产过程中，会产生酸性的废水排放，而如何把这些废水 很好的回收利用，也是目前活性白土生产过程中面对的一个主要问题。
实用新型内容
本实用新型的目的是提供一种活性白土生产废水的回收利用系统，解决 目前活性白土生产废水得不到很好的回收利用的问题。
本实用新型解决其技术问题所采用的技术方案是：包括漂洗池、产品压 滤机、污水处理池、污水压滤机、废渣烘干机、中和物添加机构;所述的漂 洗池、产品压滤机分別和污水处理池相连接，所述的污水处理池、污水压滤 机、废渣烘干机)三者依次相连接，所述的中和物添加机构和污水处理池相 连接。
为了充分搅拌中和废水，所述的污水处理池装配有一组搅拌桨。
优选的，所述的污水处理池通过管道和驱动机构连接污水处理压滤机。
为了更加便于回收废水，所述的产品压滤机下方设置有和压滤机滤液口 相配合的废水回收池。
本实用新型的有益效果：本新型提供的系统，通过污水处理池收集生产 废水，然后用中和物添加机构添加中和物中和生产活性白土过程中产生的酸 性废水，再通过压滤、烘干等处理，生产出用废水加工出来的产品，这样就 能够有效的回收活性白土生产过程中产生的废水，并能很好的利用这些废水， 既能废水再利用，又能有效控制污染水的排出。一组搅拌桨，能使得添加到 污水处理池中的中和物和废水更好的反应，能更加有效的提高废水的利用率。 利用驱动机构连接污水处理压滤机和污水处理池，能提高生产效率。废水回 收池的设置，能更加便捷的回收产品经过产品压滤机后产生的废水。
以下将结合附图和实施例，对本实用新型进行较为详细的说明。
