申请日2013.04.18
公开(公告)日2013.09.18
IPC分类号B01D36/02
摘要
建设新农村用的污水集中处理装置，属于环境污染治理技术领域，由处理器体、处理器盖、固物升井台、污水进管、污水出管、固液分离池、固物集升筛、升井底排水管、固物升井组成，其特征是：固液分离池是用红砖和混凝土从处理器体内腔底部砌成的凹槽，池壁固定有转盘轴，转盘可以绕转盘轴转动，其周缘外表面每隔45°设置1个分离转筛。池底由栅栏集水槽缝壁、栅栏集水槽缝、进污水栅栏、固物汇集台构成，固体物质可以从固物进井孔进入固物升井底部的固物集升筛中，固体物中残存的水分经升井底排水管进入污水出管而排出。建设新农村用的污水集中处理装置结构简单，建造方便，价格低廉，实用性强，推广应用前景好。
权利要求书
1.建设新农村用的污水集中处理装置由处理器体(1)、处理器盖(2)、固物升井台(3)、污水进管(4)、污水出管(5)、固液分离池(6)、分离转筛(7)、固物汇集台(8)、固物进井孔(9)、固物集升筛(10)、升井底排水管(11)、固物升井(12)、污水收集腔出孔(13)、污水收集腔(14)、进污水栅栏(15)、栅栏集水槽缝(16)、栅栏集水槽缝壁(17)、转盘(18)、转盘轴(19)、辘轳支架(20)、辘轳转滚(21)、提升绳(22)、辘轳转动把手(23)组成，其特征是：固液分离池(6)为长方体形凹槽，是用砖混从处理器体(1)内腔底部砌成的凹槽，凹槽两侧的壁即为固液分离池(6)的池壁，转盘轴(19)的两端即被固定在池壁上部;转盘(18)是直径为0.5-1米、厚度为5-10厘米的圆片形结构，木质，其中央为转盘轴(19)，其周缘外表面每隔45°设置1个分离转筛(7);固液分离池(6)的池底从前到后依次由栅栏集水槽缝壁(17)、栅栏集水槽缝(16)、进污水栅栏(15)、固物汇集台(8)构成;栅栏集水槽缝壁(17)由钢筋混凝土凝固而成，其间的缝隙即为栅栏集水槽缝(16)或进污水栅栏(15)，进污水栅栏(15)的宽度为5-10厘米;固物汇集台(8)为前高后低的光滑斜面，其后面连接着固物进井孔(9)、固物升井(12)、固物集升筛(10);固物升井(12)设置1个与污水出管(5)相连通的升井底排水管(11)。
2.根据权利要求1所述的建设新农村用的污水集中处理装置，其特征在于所述的处理器体(1)是建设新农村用的污水集中处理装置的外壳，由市售的红砖和混凝土砌成的墙壁构成的箱式结构，长方体形，长1-5米，宽0.5-3.5米，高1-2米，周围墙壁的厚度为27-39厘米，外表面用市售的厚度为0.5-1厘米的水泥覆盖;处理器体(1)顶面设置有处理器盖(2)，处理器盖(2)是采用公知技术将钢筋、砂子、水泥一起制成的预制品，长方体形，长度为0.5-1米，宽度为0.3-0.8米;固物升井台(3)位于处理器体(1)后方处理器体(1)上表面的延伸，长方体形，长1-3米，宽0.5-3米，厚度为27-39厘米，结构同处理器体(1)的墙壁，中央有固物升井(12)上端开口，上面设置有辘轳支架(20)、辘轳转滚(21)、提升绳(22)和辘轳转动把手(23)。
3.根据权利要求1所述的建设新农村用的污水集中处理装置，其特征在于所述的固物升井(12)是井状设施，圆柱状，深度为1-2米，直径为0.3-1米，底部有固物集升筛(10)，底部侧壁有直径为0.1-0.3米的固物进井孔(9)，固物集升筛(10)通过直径为1-2厘米的麻质提升绳(22)与辘轳转滚(21)相连，辘轳转滚(21)是圆柱状的实心木柱，直径为0.1-0.2米，长度为0.5-1.2米，借助两端的转轴被辘轳支架(20)所支撑，辘轳支架(20)是木质的三角形支架，支架木棍的直径为3-5厘米，交叉成三角形后支撑辘轳转滚(21)，辘轳转滚(21)的前端连有铁质或木质的“Z”字形辘轳转动把手(23)。
4.根据权利要求1所述的建设新农村用的污水集中处理装置，其特征在于所述的污水进管(4)和污水出管(5)是直径为0.3-1米的砖混结构的长方体形管。
5.根据权利要求1所述的建设新农村用的污水集中处理装置，其特征在于所述的分离转筛(7)上口缘直径为5-20厘米，深度为5-15厘米，筛体由纵横3条不锈钢质的厚度为2-5毫米、宽度为3-10毫米的加固带相隔60°支撑，其余为网目为1-3毫米的铁网支撑。
说明书
建设新农村用的污水集中处理装置
技术领域
本发明涉及一种建设新农村用的污水集中处理装置，属于环境污染治理技术领域。
背景技术
随着经济的发展，人口的增多，农村原有的较为零散的分布格局正在逐步被规划，从而全国各地逐步在推进新农村建设。新农村也就是将农村的家庭分布格局从零散归于集中，以尽可能整合农村土地资源，达到以最少的土地容纳最大数量人口的目的。但是，集中之后，有些问题就显现出来，特别是污水较为集中，靠过去那种自然蒸干的方式已经不可行了，结合农村生产实际，将农村生活污水进行集中处理成为急需解决的一个难题?所以发明一种可以将粪便等污水中的固体物分离出来以便施加农田，为农田提供有机肥料的建设新农村用的污水集中处理装置是必要的。
发明内容
为了解决将农村生活污水进行集中处理的难题，本发明提供一种建设新农村用的污水集中处理装置，该建设新农村用的污水集中处理装置利用公知的水车和辘轳的原理，设计固液分离池，可以有效将新农村中的生活污水固液分离，以减少固体排泄物等污染环境，同时，施加农田还可以为农田提供一种有机肥，达到废物利用的目的。
本发明解决其技术问题所采用的技术方案是：

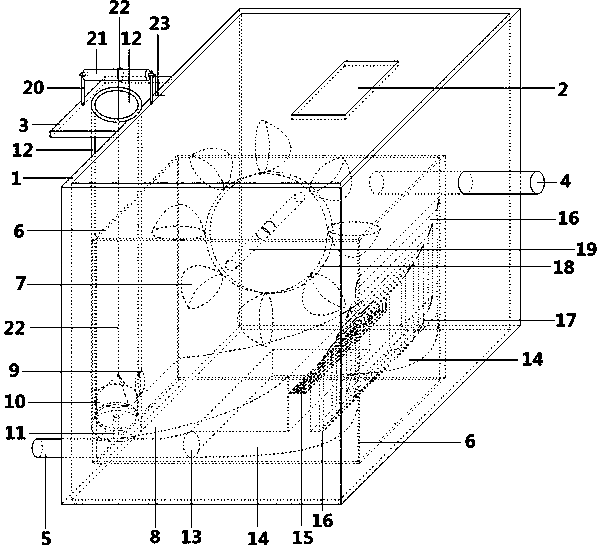

建设新农村用的污水集中处理装置由处理器体1、处理器盖2、固物升井台3、污水进管4、污水出管5、固液分离池6、分离转筛7、固物汇集台8、固物进井孔9、固物集升筛10、升井底排水管11、固物升井12、污水收集腔出孔13、污水收集腔14、进污水栅栏15、栅栏集水槽缝16、栅栏集水槽缝壁17、转盘18、转盘轴19、辘轳支架20、辘轳转滚21、提升绳22、辘轳转动把手23组成，其特征是：固液分离池6为长方体形凹槽，是用砖混从处理器体1内腔底部砌成的凹槽，凹槽两侧的壁即为固液分离池6的池壁，转盘轴19的两端即被固定在池壁上部;转盘18是直径为0.5-1米、厚度为5-10厘米的圆片形结构，木质，其中央为转盘轴19，其周缘外表面每隔45°设置1个分离转筛7;固液分离池6的池底从前到后依次由栅栏集水槽缝壁17、栅栏集水槽缝16、进污水栅栏15、固物汇集台8构成;栅栏集水槽缝壁17由钢筋混凝土凝固而成，其间的缝隙即为栅栏集水槽缝16或进污水栅栏15，进污水栅栏15的宽度为5-10厘米;固物汇集台8为前高后低的光滑斜面，其后面连接着固物进井孔9、固物升井12、固物集升筛10;固物升井12设置1个与污水出管5相连通的升井底排水管11。
所述的处理器体1是建设新农村用的污水集中处理装置的外壳，由市售的红砖和混凝土砌成的墙壁构成的箱式结构，长方体形，长1-5米，宽0.5-3.5米，高1-2米，周围墙壁的厚度为27-39厘米，外表面用市售的厚度为0.5-1厘米的水泥覆盖;处理器体1顶面设置有处理器盖2，处理器盖2是采用公知技术将钢筋、砂子、水泥一起制成的预制品，长方体形，长度为0.5-1米，宽度为0.3-0.8米;固物升井台3位于处理器体1后方处理器体1上表面的延伸，长方体形，长1-3米，宽0.5-3米，厚度为27-39厘米，结构同处理器体1的墙壁，中央有固物升井12上端开口，上面设置有辘轳支架20、辘轳转滚21、提升绳22和辘轳转动把手23。
所述的固物升井12是井状设施，圆柱状，深度为1-2米，直径为0.3-1米，底部有固物集升筛10，底部侧壁有直径为0.1-0.3米的固物进井孔9，固物集升筛10通过直径为1-2厘米的麻质提升绳22与辘轳转滚21相连，辘轳转滚21是圆柱状的实心木柱，直径为0.1-0.2米，长度为0.5-1.2米，借助两端的转轴被辘轳支架20所支撑，辘轳支架20是木质的三角形支架，支架木棍的直径为3-5厘米，交叉成三角形后支撑辘轳转滚21，辘轳转滚21的前端连有铁质或木质的“Z”字形辘轳转动把手23。
所述的污水进管4和污水出管5是直径为0.3-1米的砖混结构的长方体形管。
所述的分离转筛7上口缘直径为5-20厘米，深度为5-15厘米，筛体由纵横3条不锈钢质的厚度为2-5毫米、宽度为3-10毫米的加固带相隔60°支撑，其余为网目为1-3毫米的铁网支撑。
本发明的有益效果是：建设新农村用的污水集中处理装置利用公知的水车和辘轳的原理，设计固液分离池，可以有效将新农村中的生活污水固液分离，以减少固体排泄物等污染环境，同时，施加农田还可以为农田提供一种有机肥，达到废物利用的目的。建设新农村用的污水集中处理装置结构简单，建造方便，价格低廉，实用性强，推广应用前景好。
